ホーム 製品熱交換器の管

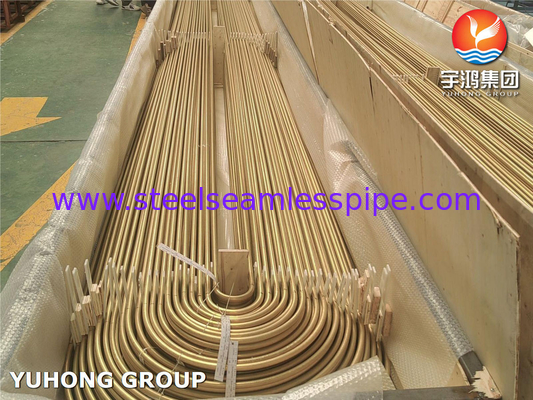

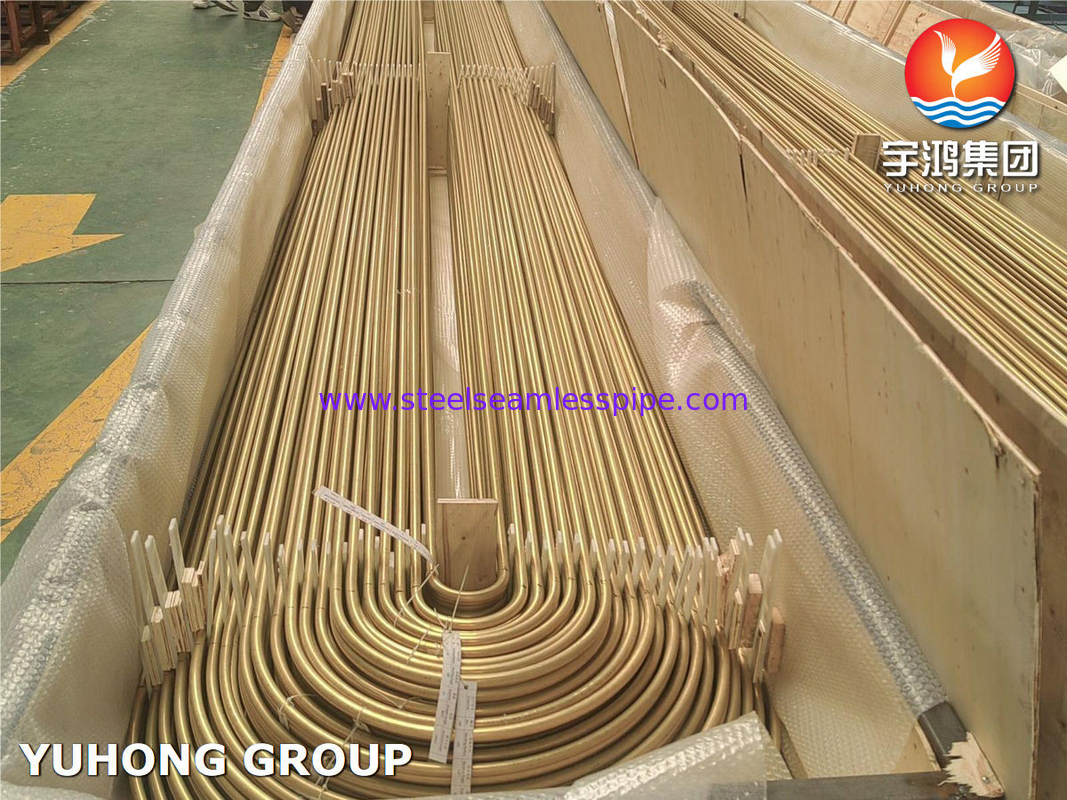

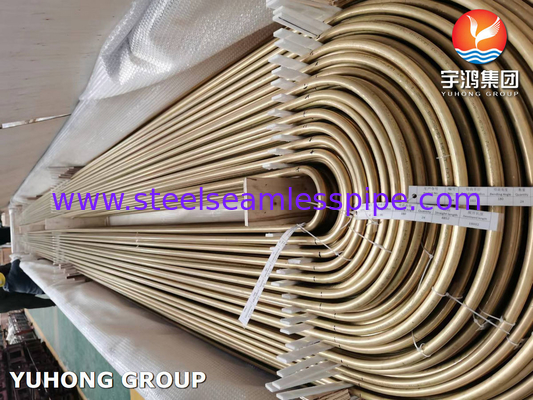

アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管

アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管

  • アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管
  • アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管
  • アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管
  • アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管
アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管
商品の詳細:
Place of Origin: China
ブランド名: YUHONG
証明: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Model Number: Aluminium Brass Tube ASME SB111 C68700 U Bend Heat Exchanger Tube for Refinery Coolers
お支払配送条件:
最小注文数量: 500kg
価格: 交渉可能
パッケージの詳細: プラスチックのキャップ付きの木製ケース
受渡し時間: 量に従って
Payment Terms: T/T, L/C
Supply Ability: 1500 tons per month
連絡先
詳細製品概要
材料: 精製所の冷却装置のためのアルミ銅管 ASME SB111 C68700 U 曲げ式熱交換管 スタンダード: ASTM B111、ASME SB111
NDT: 渦電流テスト、流体静力学テスト、UT、IGCの結晶粒度テスト、… タイプ: まっすぐに、Uのくねり、ヘビのくねり、巻型
表面: 明るいアニールされる、磨かれる、漬物 エンドタイプ: Bevledの端、明白な端、糸端
ハイライト:

ASME SB111 熱交換管

,

C68700 交換熱管

,

精製場冷却器 交換器 熱管

ASME SB111 C68700 U Bend ボイラーチューブの適用



1海洋・オフショアシステム

  • 海水冷却式冷却機と熱交換機:船上の冷却機 (メインエンジン冷却),オフショア石油リグの熱交換機 (冷却用水力システム,潤滑油),淡水装置 (多段階フラッシュ蒸発機).

2発電 (化石・原子力)

  • 蒸気表面冷却装置:沿岸/原子力発電所 (海水冷却冷却装置),廃棄熱回収装置 (排気ガスボイラー)

3化学・石油化学加工

  • 適用:腐食性流体熱伝達:精製工場の冷却機 (炭水化物加工),アンモニアコンデンサ (肥料工場)

4エアコン&冷蔵庫

  • チラー&蒸発機: コンパクトな設計は,シェル&チューブ蒸発機 (例えば,産業用冷却機),海水冷却HVAC (熱帯沿岸ビル),産業用冷却システムに適しています.

5工業プロセス冷却

  • 高温/圧力交換器:高圧システム,ビール工場/蒸留所のワート冷却器,パルス&紙工場の熱回収のための厳格な寸法容量を満たす.



ASME SB111 C68700 ボイラーチューブの強度



1C68700 アルミブラスの機械特性 SB111仕様では,チューブが一定の強度基準を満たすことを保証します.

C68700 (ASTM B111,ASME SB111) の室温特性は以下の通りである.

資産 価値
張力強度 (UTS) 380 〜 520 MPa (55,000 〜 75,000 psi)
利回り強度 (0.2%オフセット,YS) 140 〜 310 MPa (20,000 〜 45,000 psi)
伸縮 (50mm) 35 〜 45% (気温によって異なります)
硬さ (ロックウェルB) 50 ¥ 85 HRB
弾力度モジュール 100 〜 110 GPa (14.5 〜 16 Msi)



2強さ に 影響 する 要因

A. 温度 の 影響

  • 高温で (~150~250°C / 302~482°F):
  • 張力強度は20%~30%減少する.
  • 収力限界近くでストレスを受ける場合,スリップ変形のリスクがあります.
  • 0°C (32°F) 以下の場合は:
  • 少し強くなって壊れやすくなります (衝撃抵抗が低下します)

B. 腐食 と 侵食 の 影響

  • 消毒や穴を掘り下げることで 効果的壁厚さが減り 圧力を支える能力が低下します
  • 侵食 腐食 (高速 海水) は 磨きを 加速 させる こと が あり ます.

C. U-ベンド ストレスの考慮事項

  • 曲がった領域は硬化され,局所的な強度が増加しますが,正しく焼却されなければストレスの破裂のリスクがあります.
  • 屈曲による残留ストレスは,ストレスの緩和用アニールが必要かもしれません.



3. 耐久性 他の熱交換管と比較

材料 張力強度 (MPa) 性能強度 (MPa) 主要 な 利点
C68700 (アルブラス) 380 円520 140 円310 海水腐食に最適
C70600 (90/10 Cu-Ni) 290・400 120×200 硫化物への耐性
C71500 (70/30 Cu-Ni) 350・550 140~350 C70600より高い強度
チタン2級 345・483 275 円345 軽量で腐食しない
炭素鋼 400 円550 205 ̇250 安いけど すぐ 腐る



4設計と運用強さの限界

  • 最大許容圧:管の直径/壁厚さに依存する (計算にはASME BPVC第8節を使用する).
  • 疲労耐久性: 周期的な熱負荷に最適 (U-ベンドは拡張に対応する).
  • 防げる: 管状のシートに過度に緊縮する (薄壁の管が崩壊する可能性があります). 過剰な振動 (緊張の磨きを引き起こす可能性があります).

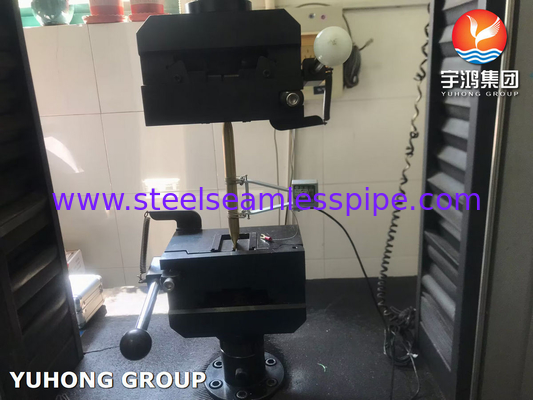

5試験と認証

  • 静水試験:設計圧1.5倍で漏れがないことを保証する.
  • エディ・ストリーム/UT試験:強度に影響する欠陥の検査
  • 認証:ASTM B111 / ASME SB111,EN 12451 (EU)



アルミニウムブラス ASME SB111 C68700 U リファイナリー冷却装置のための曲げ式熱交換管 0
