| 起源の場所: | CN |
| ブランド名: | YUHONG |
| 証明: | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| モデル番号: | 固定管板式熱交換器、TEMAクラスR BEM |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| 受渡し時間: | 120 日 |
| 支払条件: | T/T、一覧でL/C |
| 供給の能力: | 15 SETS/MONTH |
| 設計圧力 (チューブ): | 4.0 MPa (580 psi) | チューブ: | ASTM SA179 シームレスカーボン鋼管 |
|---|---|---|---|
| Tubesheet: | SA516 Gr.70 + SS309L 覆い層 (爆発性) | シェル: | ASTM SA516 Gr.70 炭素鋼 |
| バフル材料: | SA516 Gr.70 炭素鋼 (25% バフルカット,セグメント) | ||
| ハイライト: | ASTM SA179 シームレスカーボン鋼管,熱交換器のシームレスカーボン鋼管 |
||

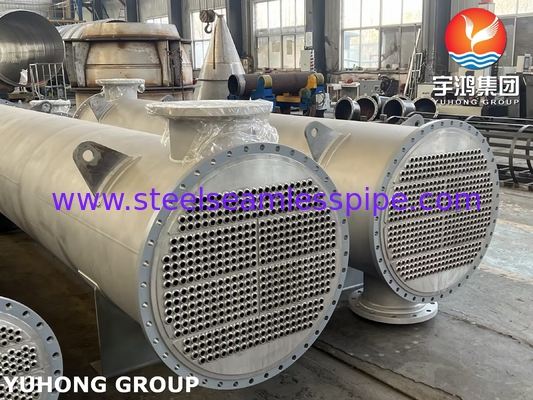

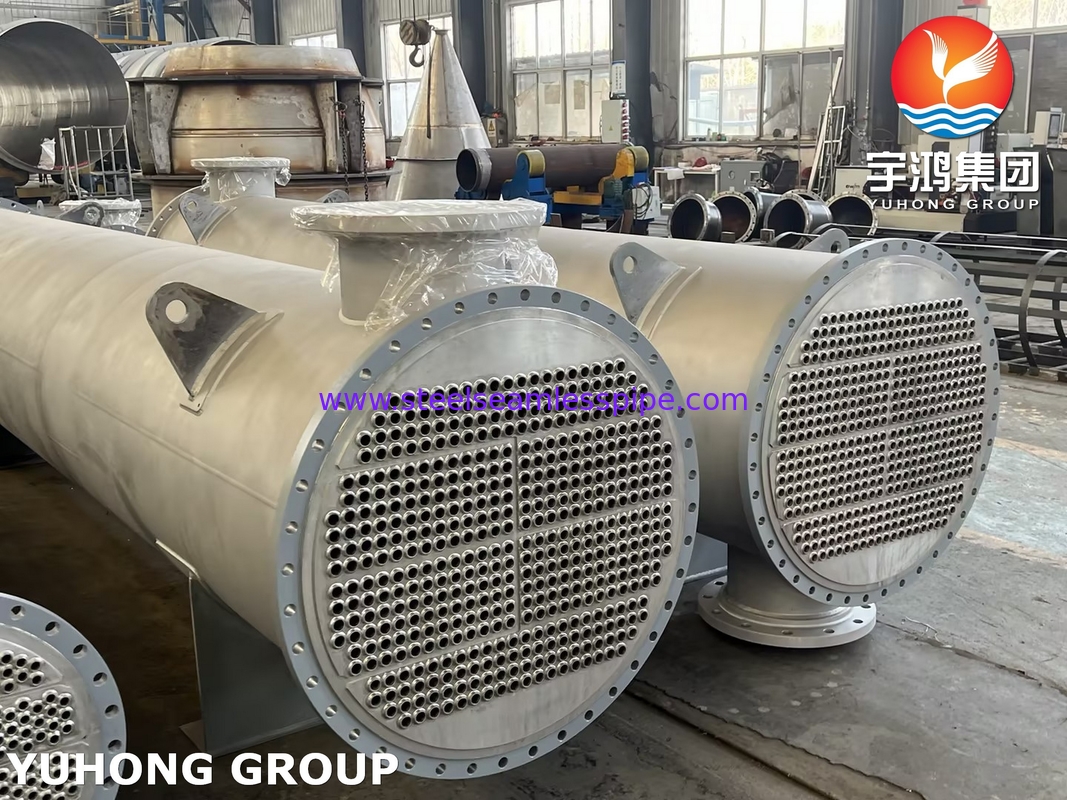

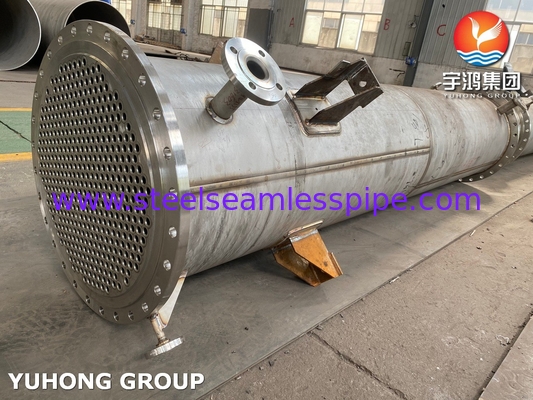

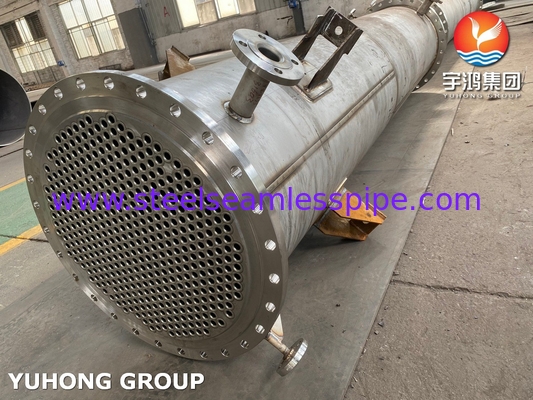

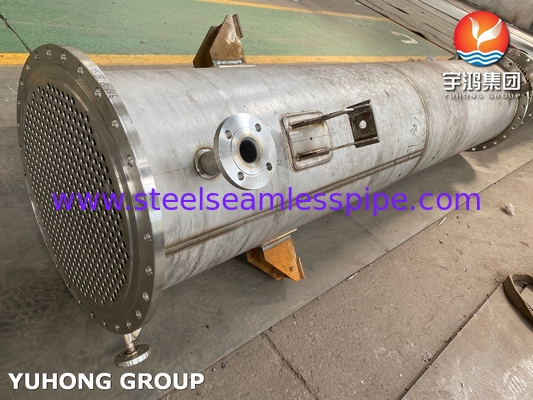

TEMAクラスR BEM熱交換器,固定管状,NACE SA179管,酸ガス精製施設用
ユホングホールディンググループ株式会社熱交換機,熱熱機,冷却機,およびそれらの重要な部品を含む工業機器の製造および供給において,世界的に認められたリーダーです.何十年もの専門知識と 最高品質の製品を提供することにコミット世界各地の顧客にサービスを提供しています
プレミアム・オファーの1つはASTM SA179 シームレスカーボン鋼管特別に設計された固定チューブシート熱交換機優れた熱伝導性,耐久性,信頼性で知られるSA179シームレスチューブは,効率的で長持ちする熱交換システムにとって理想的な選択です.
1ASTM SA179 化学組成と機械的特性
| エレメント | 構成 (%) |
|---|---|
| 炭素 (C) | ≤0.06 |
| マンガン (Mn) | 0.27・063 |
| リンゴ (P) | ≤0.035 |
| 硫黄 (S) | ≤0.035 |
SA179の低炭素含有は,カービッド降降のリスクを最小限に抑え,優れた熱伝導性を維持しながら優れた柔和性と溶接性を保証します.
| 資産 | 価値 |
|---|---|
| 張力強度 | ≥ 325 MPa (47,000 psi) |
| 生産力 | ≥ 180 MPa (26,000 psi) |
| 伸縮 | ≥ 35% |
| 硬さ | ≤ 72 HRB |
これらの機械特性により,SA179のシームレス管は高圧と高温に耐えることができ,構造の整合性と効率的な熱伝送を維持できます.
テクニカル仕様
| わかった違う 違う | わかったパラメータ | わかった仕様 |
| 1 | わかった設計圧力 (シェル) | 2.5 MPa (362 psi) |
| 2 | わかった設計圧力 (チューブ) | 4.0 MPa (580 psi) |
| 3 | わかったノズルの基準 | ANSI B16.5 RF フレンズ (クラス150/300) |
| 4 | わかったフレンズの材料 | ASTM A105 鋳造炭素鋼 |
| 5 | わかったガスケットタイプ | スパイラル・ワンド (SS316L + グラフィット・フィラー) |
| 6 | わかったボルトリング | ASTM A193 B7 スズ + A194 2H ナッツ |
| 7 | わかったサポート | 固定式サドルサポート (SA516 Gr.70) |
| 8 | わかった表面塗装 (シェル) | 砂吹き (SA 2.5) +エポキシコーティング (≥120μm) |
| 9 | わかった管内仕上げ | 電気磨き (Ra ≤0.8 μm) |
| 10 | わかった熱効率 | ≥95% (クリーン状態) |
| 11 | わかった熱伝達係数 | 500×1,200 W/m2·K (蒸気速度によって異なります) |
| 12 | わかったシェル側からの圧力低下 | ≤0.05 MPa (7.25 psi) |
| 13 | わかった管側からの圧力低下 | ≤0.1 MPa (14.5 psi) |
| 14 | わかった防腐性 | 0.0002 m2·K/W (チューブ側) / 0.0001 m2·K/W (シェル側) |
| 15 | わかった最大蒸気流量 | 50~200t/h |
| 16 | わかった凝縮容量 | 10 〜 100 MW |
| 17 | わかった溶接基準 | ASME Sec IX (長長溶接用サーブ,チューブ対シート接合用GTAW) |
| 18 | わかったNDT 方法 | 100% RT (シェル・ウェルド),PT (チューブシート・ジョイント),UT (クラッド・ボンド・インテグリティ) |
| 19 | わかった静水性試験 | 1.5×設計圧力 (30分,漏れゼロ) |
| 20 | わかったパネウマティック試験 | 1.1×設計圧力 (ヘリウム質量スペクトロメトリによる漏れ検出) |
| 21 | わかった第三者による検査 | TÜV/SGS 認証 (オプション) |
| 22 | わかった認証 | ASME Uスタンプ,PED 2014/68/EU,ISO 9001/14001 |
| 23 | わかった設置環境 | 室内・室外 (IP55保護),地震ゾーン4 (IBC 2018) |
