| 起源の場所: | 中国 |
| ブランド名: | Yuhong |
| 証明: | ASME Section VIII, TEMA , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| モデル番号: | AES、フローティングヘッドシェルアンドチューブ熱交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | パレット |
| 受渡し時間: | 45～150日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 毎月100セット |
| ハイライト: | ASME VIII Uスタンプ式熱交換器,316Lステンレス鋼熱交換器,浮き頭殻とチューブ交換器 |
||
|---|---|---|---|
ユホンググループ株式会社熱伝達装置と圧力容器の 認証を受けたグローバルメーカーです我々は,ASME第8節とTEMA基準に従って製品の包括的な範囲の設計と製造に特化したシェルとチューブ熱交換器 (浮遊頭,Uチューブ,固定管シート),圧力容器,空気冷却器を含む.羽根管設備はASMEUスタンプで認定され,世界中の顧客に供給されます.

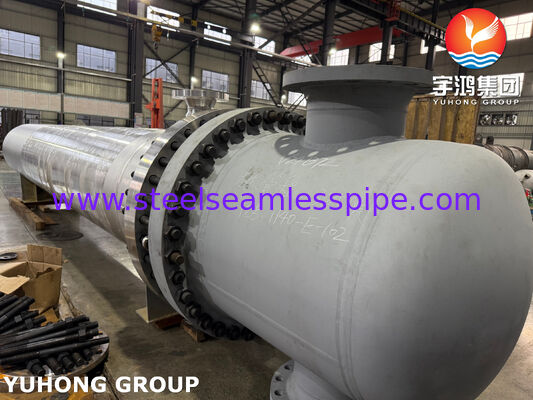

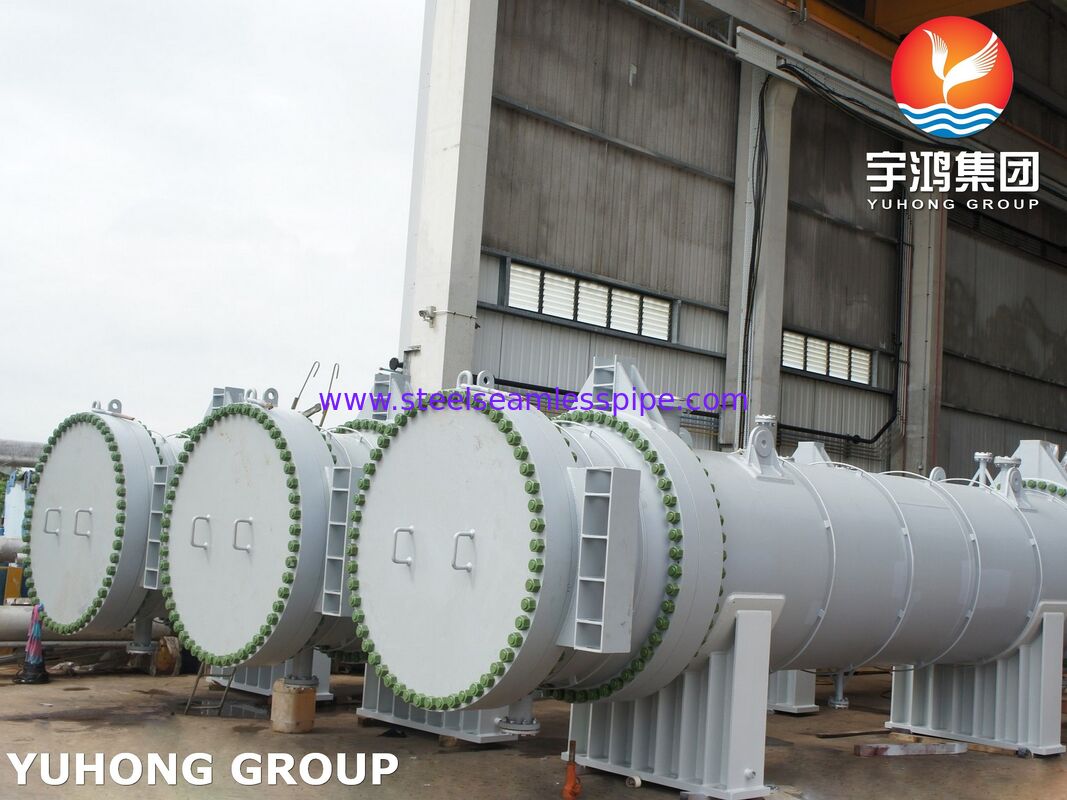

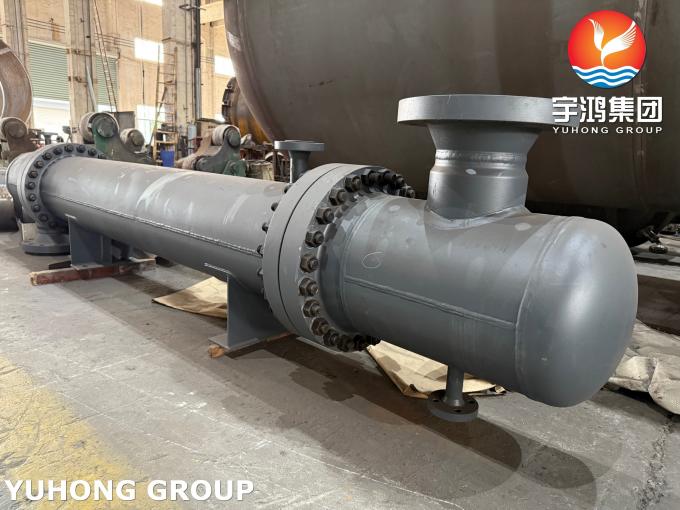

AES型浮遊型ヘッドシェルとチューブ熱交換器は,高い熱膨張,高温下で高い信頼性を要求するプロセス条件に最適なソリューションです.定期的なメンテナンス装置は,ASMEボイラーおよび圧力容器コード第8章第1節およびTEMA (チューブル交換器製造者協会) 規格に厳格に準拠して設計および製造されています.316Lステンレス鋼 (ロシアのアナログ03X17N14M3) の使用は,優れた耐腐蝕性と攻撃的な環境での使用寿命を延長します..
| パラメータ | 記述 / 価値 |
|---|---|
| 熱交換器のタイプ | AES (TEMA指定ごとに) チャンネルと取り外せるカバー,一通用シェル,支架装置付きの浮遊頭 |
| 設計コード | ASME第8節第1部門 (Uスタンプ認証) |
| 設計基準 | TEMAクラス R / C / B (クライアントの要求に応じて) |
| 管材 | ASME SB213 TP316L (シームレスで低炭素ステンレス鋼) |
| トゥーブシートの材料 | SA182 F316L / SA350 LF2 と 316L オーバーレイ (オプション) |
| シェル材料 | SA516 Gr.70 (炭素鋼) /SA240 316L (要求に応じて) |
| シェル直径 | 325mmから1800mmまで (カスタム製造) |
| 管の長さ | 12000mmまで |
| 熱移転表面面積 | 2000m2まで |
| デザイン 圧力 | 最大 10 MPa (プロジェクト特有の) |
| 設計温度 | -50°Cから+450°C |
| 試験タイプ | 記述 |
|---|---|
| 静水性試験 | シェル側およびチューブ側で,ASME VIII Div による設計上限を超える圧力で実行する.1 |
| パネウマティック試験 | プロセス条件により水静止試験が実行できない場合に使用する |
| 非破壊性試験 (NDT) | 溶接物や不金属の放射線検査 (RT),超音波検査 (UT),染料浸透剤検査 (PT),磁気粒子検査 (MT) |
| 漏れ検査 | チューブとシート間の接合物 (拡張・溶接) の検証,要求に応じてヘリウム漏れ試験を含む |
| 材料認証 | EN 10204 3.1 証明書の提供により完全な追跡可能性 |
熱膨張補償浮き頭により 管束は 殻から独立して 自由に膨張し収縮できます液体間の温度差が50°Cを超えると,.
保守と清掃の容易さ管束は,外殻から完全に取り外され,機械的な清掃,検査,または管の交換のために,管の全外表面と内殻空洞へのアクセスを提供します.汚れや堆積物形成が容易なサービスに推奨.
厳重なサービスで高い信頼性この設計は,気圧低下と気温変動に耐えるため,最も重要なプロセスループに適しています.
316L材料の耐腐蝕性低炭素含有性により 溶接後に敏感化や粒間腐食が防げますモリブデンの含有量は,塩化物を含む環境で穴と裂け目の腐食に耐性を保証します.
トゥープシートを着た媒体の腐食性強度が異なるプロセス (例えば,チューブ内の腐食性液体,殻内の中性液体)二金属管シートを使用する 炭素鋼ベース (SA350 LF2) 316Lの溶接覆いまたはプレート層信頼性を損なうことなくコスト効率を保証します.
バフル配置部分式または二段式に配置されたバフルは,シェル側での交差流速を最適化し,熱伝達の効率を向上させ,流動誘発のチューブ振動を防止する.
トゥープ・トゥープ・シート・ジョイント接続は拡張,密封溶接,または両者の組み合わせを使用して実行されます.
石油精製 (原油の予熱,凝縮,製品の冷却)
石油化学および化学産業 (原子炉システムにおける熱交換,蒸気凝縮,熱回収)
ガス処理 (プロセスガスの冷却と加熱)
発電 (油脂冷却機,冷却機,給水器)
食品・製薬産業 (高純度要求のための16Lステンレス鋼の建築)
ASME Uスタンプ認証ASME BPVC 第8章第1節に完全に準拠しています. 世界的に認められています. 設計から最終試験まで,すべてのユニットは厳格な品質管理を受けます.
TEMAコンプライアンス設計および製造は,TEMAクラスR (重度の精製サービス),C (一般商業用) およびB (化学プロセス) に準拠する.
カスタムエンジニアリング特定の顧客プロセスパラメータに合わせた熱交換器の開発 熱計算,水力分析,機械設計,材料選択
フルサイクルの供給熱伝達設備の製造,スペアパーツと部品の供給,販売後サポート
グローバル・ロジスティックスCIS諸国,ヨーロッパ,中東,東南アジアへの輸出経験. プロジェクト特有の要件と地元の規制の遵守を理解する.
浮き頭交換機では,管の内側と外側の両方の清掃と検査のために,管束を完全に取り外すことができます.曲線の内面を掃除するのは難しい浮き頭は,潜在的な汚れの問題を持つサービスに好ましい.
A 前端固定ヘッドタイプ (外れる蓋付きチャネル); E シェルタイプ (一通用シェル); S 裏端ヘッドタイプ (支架装置付き浮遊ヘッド).これは最も一般的な保守に友好的構成の1つです.
316Lは2~3%のモリブデンを含んでおり,特に塩化物や他の攻撃的な成分を含む環境では,穴と裂け目の腐食に対する耐性を著しく向上させます.
具体的パラメータに基づいて,引用,技術的な相談,または熱交換器のサイズについては,私達に連絡してください:
