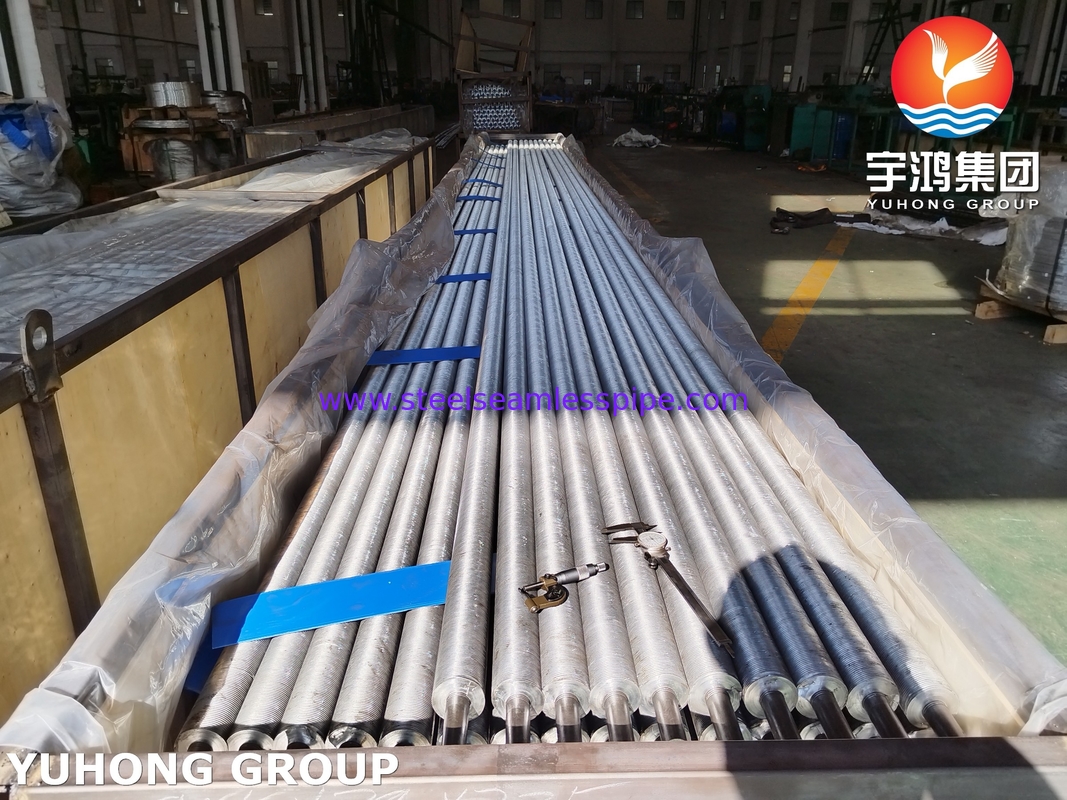

ASTM A213 T5 コンデンサー蒸発器用G型フィンのチューブ

A213 T5 埋め込みフィンチューブは,要求の高い産業用アプリケーションのために設計された高性能熱伝送部品です.下記には,その仕様,設計,技術説明が詳細です.そして,使用例:

1ベースチューブの材料:ASTM A213 T5

合金組成:ASTM A213 T5規格を満たすクロム・モリブデン (5Cr-0.5Mo) 鋼.

キープロパティ:

高温強度: 600°C (1,112°F) までの温度で機械的整合性を保持する.

腐食/酸化耐性:クロムの含有量は蒸気/高温環境でスケーリングや酸化に耐性を与える.

縫い目のない構造: 溶接なしで製造され,高圧条件下での信頼性を保証します (ボイラーや超熱機では一般的です).

2組み込みフィンのデザイン

製造プロセス:

溝: 精密加工された螺旋型または縦型溝がベースチューブの外面に切られています.

羽根 挿入: 金属の羽根 (通常は炭素鋼,不?? 鋼,合金鋼) は,機械的に圧迫され,溝に巻き込まれる.

粘着: 羽根 は 溶接 さ れ ず に 密く 機械 的 な 結合 を 生み出す ため,冷たい 加工 で 溝 に 入れ られ ます.

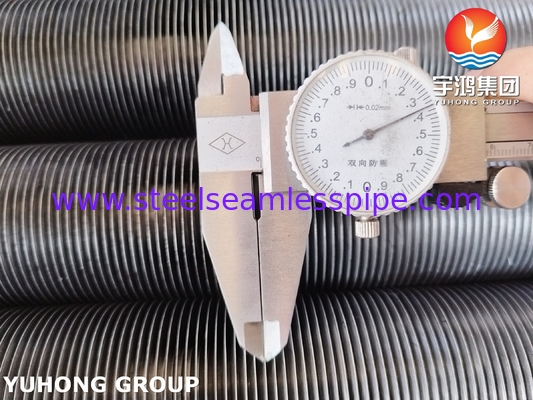

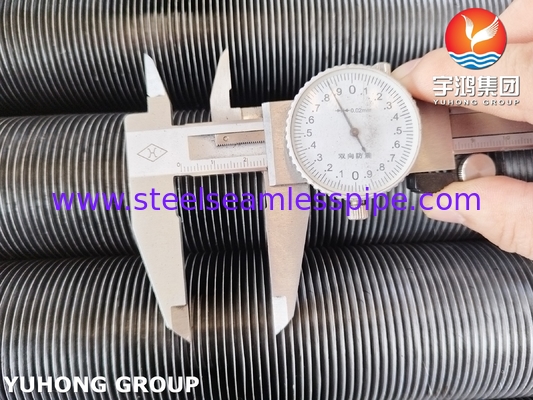

ジオメトリ:螺旋型 (spiral) または長長 (直線型) の羽; 渦巻を強めるため,尖った羽.

3主要な特徴

熱効率: 表面面積の拡大 (10×15倍まで裸管) は,ガスから液体または液体から液体システムにおける熱伝達の速度を向上させる.

低コンベクション媒体 (例えば排気ガス) のアプリケーションに最適です.

機械的耐久性: 埋め込まれたフィンは,熱循環や振動による緩解に抵抗します.

高温・高ストレス環境に適しています

パーソナライゼーション: フィンは,高度,厚さ,距離,材料に合わせて,特定の負荷 (例えば,灰で満たされた煙ガス,腐食性液体) の性能を最適化することができます.

4申請について

発電: ボイラー,超熱機,エコノマイザー,空気予熱機.

石油化学:熱回収蒸気発電機 (HRSG),リフォーム機

産業用 HVAC: 炉やオーブンの廃棄熱回収.

海上・海上:エンジンの冷却や燃料の加熱のためのコンパクト型熱交換器.

6. 溶接/挤出したフィニッシュに比べて利点

熱劣化なし:冷凍加工は基管のメタルジカル特性を維持します.

汚れのリスクは低く,滑らかな溝からフィンのインターフェースは灰/残骸の蓄積を最小限に抑える.

費用対効果: 厳しい環境下で使用期間が長くなるため,メンテナンスコストが削減されます.

7標準と認証

ASME第1節 (電熱ボイラー) と第8節 (圧力容器) に適合する.

試験: 製造者のプロトコルによる水静止試験,非破壊試験 (NDT) およびフィンの結合強度検証.
