| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | CSのUタイプのひれ付き管 |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 場合の/Ironの層木の場合 |
| 受渡し時間: | 数量によると |
| 支払条件: | T/T、L/C |
| 供給の能力: | 月産500トン |
| スタンダード: | ASME SA106/ASTM A106 | 管材: | GR.B |
|---|---|---|---|
| フィン素材: | 炭素鋼 | タイプ: | Uひれの管 |
| 梱包: | 合板の箱/鉄の箱 | 適用する: | 熱交換器、クーラー |

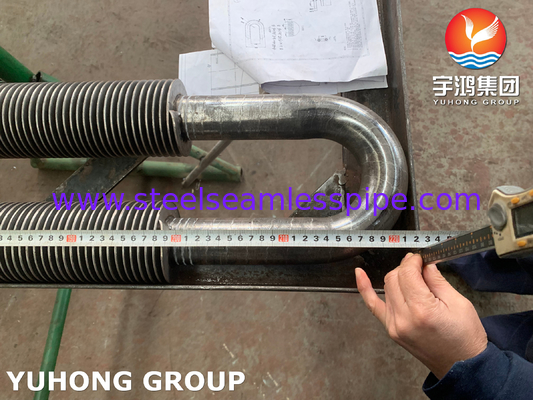

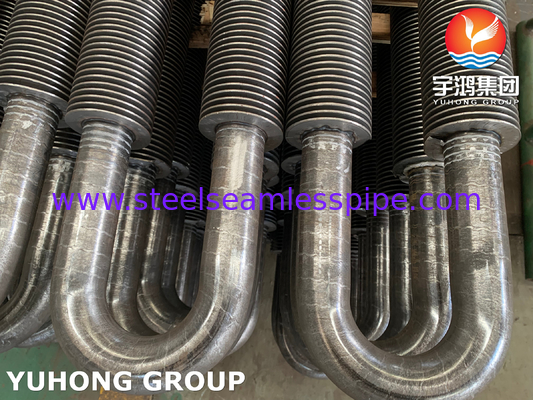

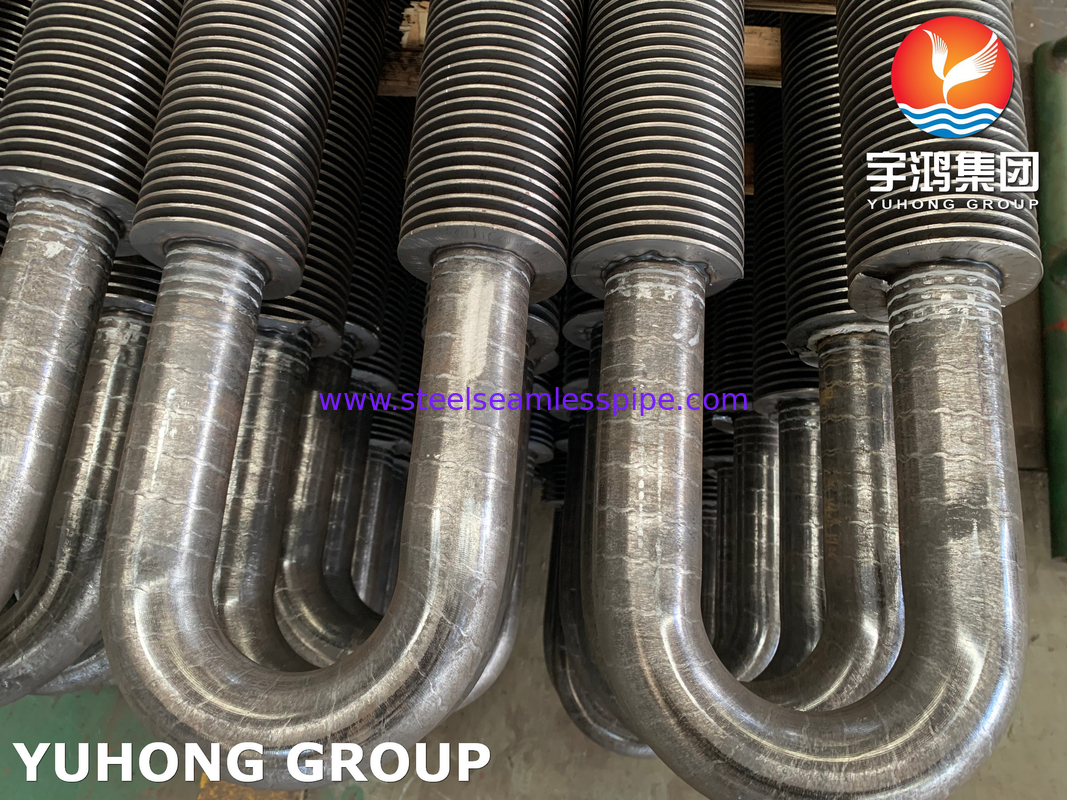

ASTM A106 / ASME SA 106 Gr.B 炭素鋼高周波溶接フィンチューブU型
概要
フィンチューブは、熱交換要素の一種です。主に熱交換効率を向上させるために使用されます。熱交換管の表面にフィンを追加して、熱交換管の外表面積（または内表面積）を増やし、それによって熱交換管の熱交換効率を向上させることを目的としています。
フィンチューブは、高い熱伝達能力、大きな放熱面積、長い耐用年数、幅広い温度制御要件という特徴を持っています。その熱伝達面積は、ライトチューブの数倍から数十倍も大きく、熱伝達を強化し、抵抗を減らす効果があります。
フィンチューブはボイラーなどの機械設備に設置され、連続的な高温に耐えなければならないため、フィンチューブを選択する際には、以下のように、より優れた性能を持つフィンチューブを選択する必要があります。フィンチューブは高い耐食性を持っています。選択したフィンチューブに耐食性がない場合、連続的な高温条件下で腐食しやすくなります。
次に、フィンチューブは高い耐摩耗性を持っています。フィンチューブが摩耗すると、熱伝達効果が相応に妨げられます。したがって、高い耐摩耗性を持つフィンチューブを選択する必要があります。
第三に、フィンチューブは低い接触熱抵抗を持っています。低い接触熱抵抗を持つフィンチューブを選択することによってのみ、連続的な高温条件下でフィンチューブの性能を維持できます。フィンチューブは高い安定性を持っています。高い安定性を持つフィンチューブを選択することによってのみ、連続的な高温条件下で熱伝達性能が影響を受けません。第五に、フィンチューブは優れた耐塵性を持っています。
ASTM A106 Gr.B HFW U字型フィンチューブは、独特の「U」字型フィンプロファイルを持つ炭素鋼製の熱交換管です。「U」字型フィンは、管の外表面に螺旋状に溶接され、拡張表面を形成し、全体的な熱伝達効率を向上させることができます。
A106 Gr.A / B / Cの化学組成
| グレード | A | B | C |
| C | 0.25 | 0.3 | 0.35 |
| Mn | 0.27-0.93 | 0.29-1.06 | 0.29-1.06 |
| P | 0.035 | 0.035 | 0.035 |
| S | 0.035 | 0.035 | 0.035 |
| Si | ≥0.10 | ≥0.10 | ≥0.10 |
| Cr | 0.4 | 0.4 | 0.4 |
| Cu | 0.4 | 0.4 | 0.4 |
| Mo | 0.15 | 0.15 | 0.15 |
| Ni | 0.4 | 0.4 | 0.4 |
| V | 0.08 | 0.08 | 0.08 |
ASTM A106グレードA、B、Cの引張要件
| グレード | グレードA | グレードB | グレードC |
| 引張強度、最小、psi | 48000 | 60000 | 70000 |
| 降伏強度、最小、psi | 30000 | 35000 |
40000 |
用途
発電所ボイラー
再熱器
エコノマイザー
石油化学/製油所ヒーターおよび改質器
対流セクション
廃熱回収ユニット（WHRU）
熱流体ヒーター
工業用蒸気ボイラー
