| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 鋸歯状にされたひれ付き管 | 材料: | ASTM A312 TP304H |
|---|---|---|---|
| 応用: | HRSG メーカー | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASTM A312 TP304H 羽根管,HRSG用セレーションフィンチューブ,保証付きTP304Hフィンチューブ |
||

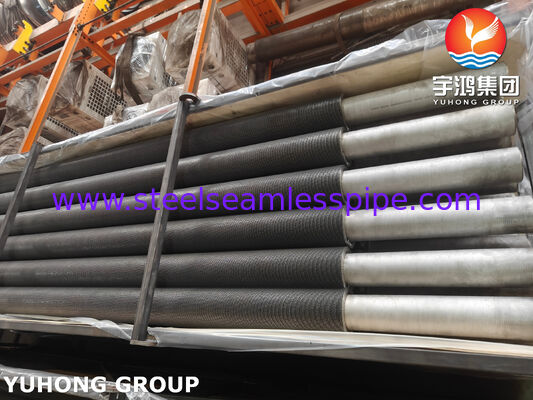

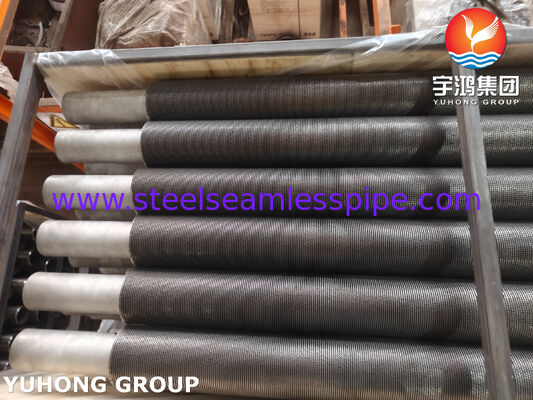

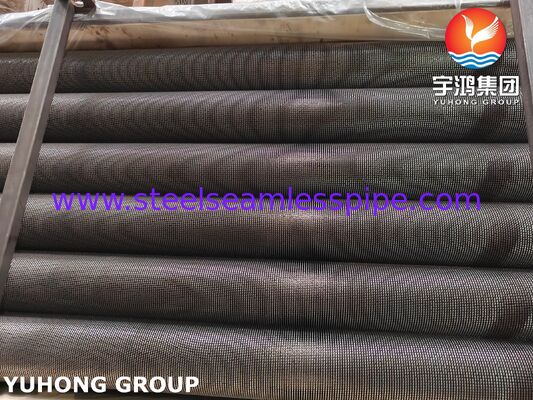

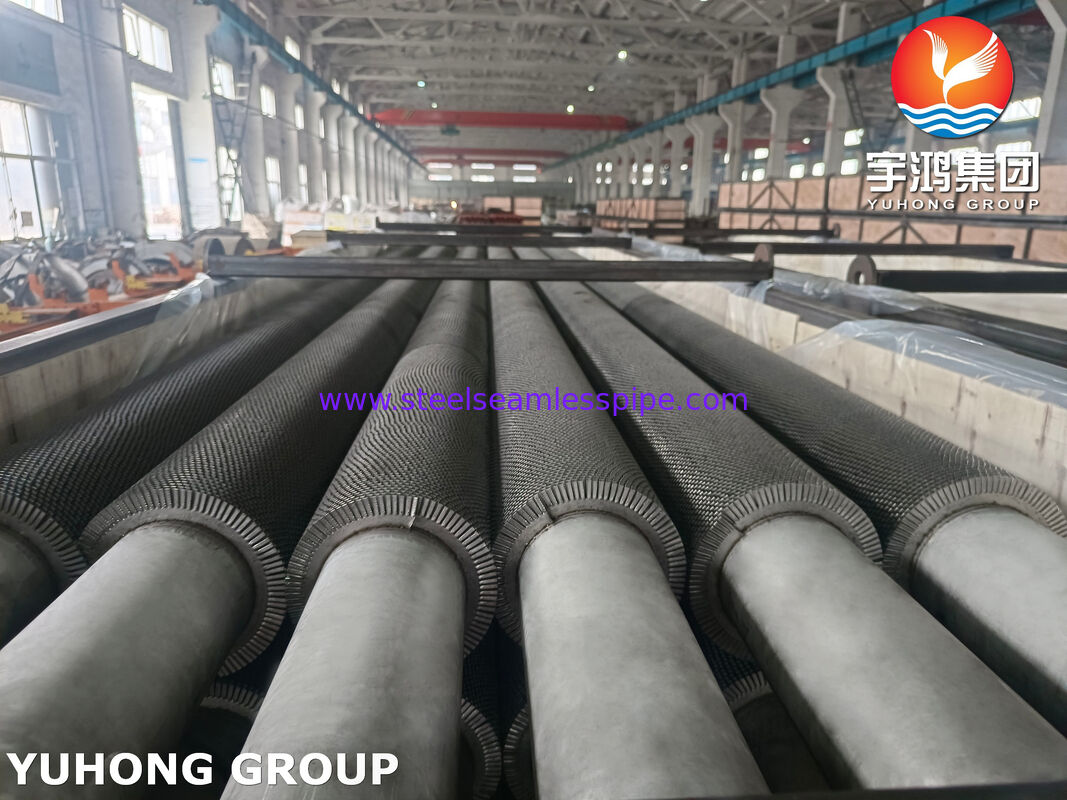

ASTM A312 TP304H 歯ぎしりしたペニント管熱伝達管は高温のステンレス鋼で熱回収蒸気発電機 (HRSG),廃棄熱回収ボイラー,工業用熱交換機,その他の高温システム.
TP304Hは,標準TP304よりも高い炭素含有量を持つアウステニティックステンレス鋼級である.この組成は,高温サービスのために意図されており,高温強度,酸化耐性,腐食耐性,溶接性適切に処理された場合
歯ぎしりしたフィンの設計により,外部の熱伝送表面が増加し,ガス側が動乱する.これは,過大な熱転送束を必要とせずに,熱い排気ガスから熱を効率的に回収することを可能にします.HRSG 製造者にとって,これらの特性により,TP304H 歯ぎしりしたペニン管は,熱効率,耐久性,コンパクトな機器設計,高温酸化耐性重要なことです
HRSGでは,ガスタービンからの熱い排気ガスが熱伝達管バンクを通過する.管側水または蒸気は排気ガスからの熱を吸収する.
普通の裸管は外面面積が限られている. 歯列状のフィンは,効果的ガス側熱伝送面積を大幅に増加させる.HRSG 設計者がよりコンパクトなチューブ配置で必要な熱負荷を得ることを可能にする.
ASTM A312 TP304His particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
典型的な用途は以下のとおりです.
歯ぎしりしたペニント管は,高周波抵抗溶接プロセス連続したフィンのストライプが底管の周りに螺旋回転して管表面に溶接される.
翼は機械的に 歯ぎしりや断片状に 形作られる.
この構造は次のとおりです.
HRSG 適用では,正確なチューブ,フィンを,ピッチ,高さ,厚さをガス温度,蒸気/水の状態,圧力低下,腐食環境,必要な熱伝送作業.
HRSG 製造者の熱および機械設計に従って尺寸をカスタマイズすることができます.
| パラメータ | 共通範囲 |
|---|---|
| 外径 | 25~63.5mm |
| 壁の厚さ | 2.0・6.0mm |
| 管の長さ | 3千万万5千ミリ |
| 典型的な管長 | 6,000 〜 12000 mm |
| パラメータ | 共通範囲 |
|---|---|
| 羽根の高さ | 8×25 mm |
| フィン厚さ | 0.8~2.5mm |
| フィンピッチ | 2.5 8 mm |
| フィン密度 | 125~400羽/m |
| フィン素材 | ステンレス鋼または合致性のある合金 |
| フィンタイプ | 角状の螺旋翼 |
これは固定ASTMの尺寸要求ではなく,典型的な製造範囲最終的な寸法は,顧客のHRSG設計図と熱伝送計算に従って生産することができます.
次の値は,一般的に指定された化学的要件を表します.ASTM A312 TP304H購入仕様の適用される版は,最終的な材料証明書に常に規定されるべきです.
| エレメント | 典型的な需要,重量 % |
|---|---|
| 炭素 (C) | 00.04 ゼロ10 |
| マンガン (Mn) | ≤ 200 |
| シリコン (Si) | ≤ 100 |
| リンゴ (P) | ≤0.045 |
| 硫黄 (S) | ≤0.030 |
| クロム (Cr) | 18.0200 |
| ニッケル (Ni) | 8.0110 |
| 鉄 (Fe) | バランス |
比較的高いクロムとニッケル含有量により,304ファミリーと関連したオーステニティス型ステンレス鋼構造と耐腐蝕/酸化性能が確保されている.
ASTM A312 TP304Hの典型的な最小機械要求事項には,以下のものがある.
| 資産 | 要求事項 |
|---|---|
| 張力強度 | ≥ 515 MPa |
| 利回り強度 0.2%オフセット | ≥205 MPa |
| 伸縮 | ≥ 35% |
実際の性能は,適用されるASTM A312/A312M版と購入者のプロジェクト仕様と比較して確認すべきである.
HRSG サービスでは,機械性能要件は,設計温度,圧力,クリープ露出,熱循環,腐食条件.
TP304Hのシワ状のペニン管は,次の制御されたプロセスで製造できます.
ASTM A312 TP304H ステンレス鋼管は,寸法精度,表面状態,材料の識別を検査する.
ステンレス鋼のフィンのストライプは,指定された幅と厚さに切断され,継続的な溶接のために準備されます.
フリンストラップはパイプの周りに螺旋状に巻かれ,高周波の電気エネルギーはフリンとパイプのインターフェースで局所的な加熱を生成します.圧力が加えられ,連続的な金属結合が形成される..
連続した螺旋フィンは,必要なセグメント化プロフィールを作成するために機械的に切断されます.
フィン・ジオメトリ,ピッチ,高度,並べ替えは,顧客の仕様を満たすために制御されます.
管の端は,HRSG製造者の要求に従って清掃し,仕上げます.
尺寸,視覚,材料および溶接/固定装置の検査は最終的な放出前に行われます.
HRSGのフィニング管は,継続的な熱負荷と繰り返し温度変化.
購入仕様に応じて,検査には以下の内容が含まれます.
陽性物質識別 (PMI) または実験室化学分析により,TP304Hの材料グレードを検証することができる.
張力試験は,出力強度,張力強度,伸縮性を検証する.
ベースチューブは,適用されるASTM A312要件と購入者の仕様に従って水静止試験が可能である.
エディ電流検査により,チューブ内の表面と表面に近い特定の不連続性を検出できます.
UTは,プロジェクト要件に応じて,管壁または溶接領域の検査のために指定することができる.
フィン・アタッチメントは連続性,粘着品質,未完成の溶接の可能性のある領域を検査します.
管の表面,フィン・ジオメトリ,溶接外観,管の先端を視覚的に検査する.
典型的な測定には,以下が含まれます.
歯ぎしりしたフィンは,裸のチューブと比較して,外部の熱伝送面積を大幅に増加させます.
断断されたフィンの幾何学は 渦巻を促し ガス側熱伝達を改善します
TP304Hは普通の炭素鋼管材料よりも多くの腐食性や酸化性環境に対する耐久性が著しく高い.
TP304Hは,材料が有用な機械的性質を維持しなければならない高温アプリケーション用に設計されています.
高周波の溶接構造により,連続的で機械的に堅牢なフィン・トゥ・チューブ接続が可能です.
より大きな熱伝達面積は,技術者がコンパクトな熱伝達表面内で必要な熱性能を達成するのに役立ちます
正しく設計され製造された溶接フィン構造は,HRSG操作に関連する繰り返し加熱と冷却に耐えることができます.
ASTM A312 TP304H 尖毛状のペニン管は,主に以下のために設計されている.
HRSGメーカーには,プロジェクト特有の要件に従って,シゲのペニット管を製造することができます.
ベースチューブ:ASTM A312 TP304H
フィンタイプ:歯ぎしりした螺旋翼
フリン付属器:高周波溶接式
フィン素材:ステンレス鋼/プロジェクト指定合金
管の長さ顧客指定
フィンピッチ:顧客指定
羽の高さ:顧客指定
フィン厚さ:顧客指定
検査:ASTM,ASMEと購入者の要求に従って
ドキュメント:材料試験証明書,寸法検査報告,適用されるNDT/試験記録
最終的なチューブとフィンの寸法は常にHRSG熱設計,機械設計,適用されるプロジェクト仕様標準サイズ表からのみサイズを選択するのではなく,
HRSGの適用については,各生産バッチには,以下の追跡可能な文書が付属できる.
このトレーサビリティは,HRSGメーカーがチューブを品質管理及び圧力装置のドキュメント化システム.
