| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | HFWフィンチューブ | 材料: | ASTM A335 P22 |
|---|---|---|---|
| 応用: | エコノマイザ | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASTM A335 P22 フィンチューブ,エコノマイザー用HFWフィニングチューブ,保証付きエコノマイザーフィンチューブ |
||

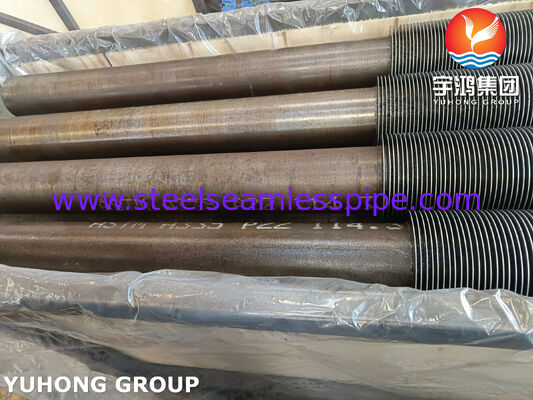

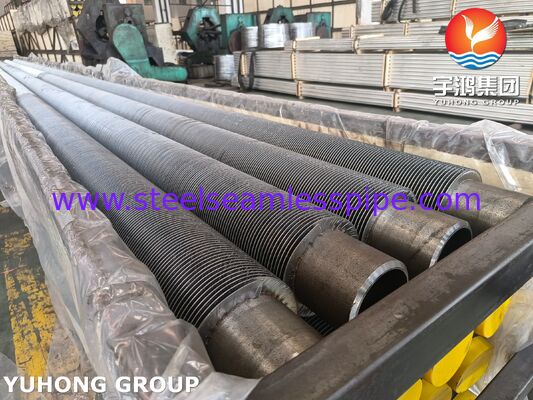

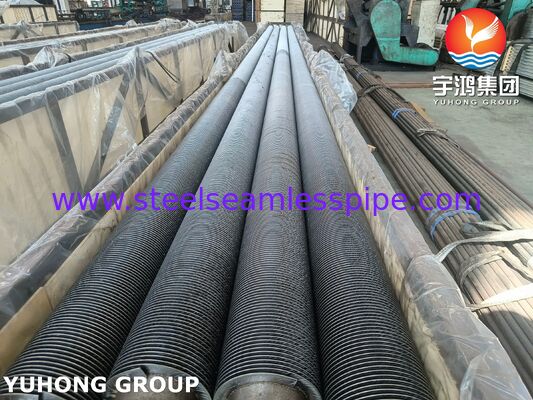

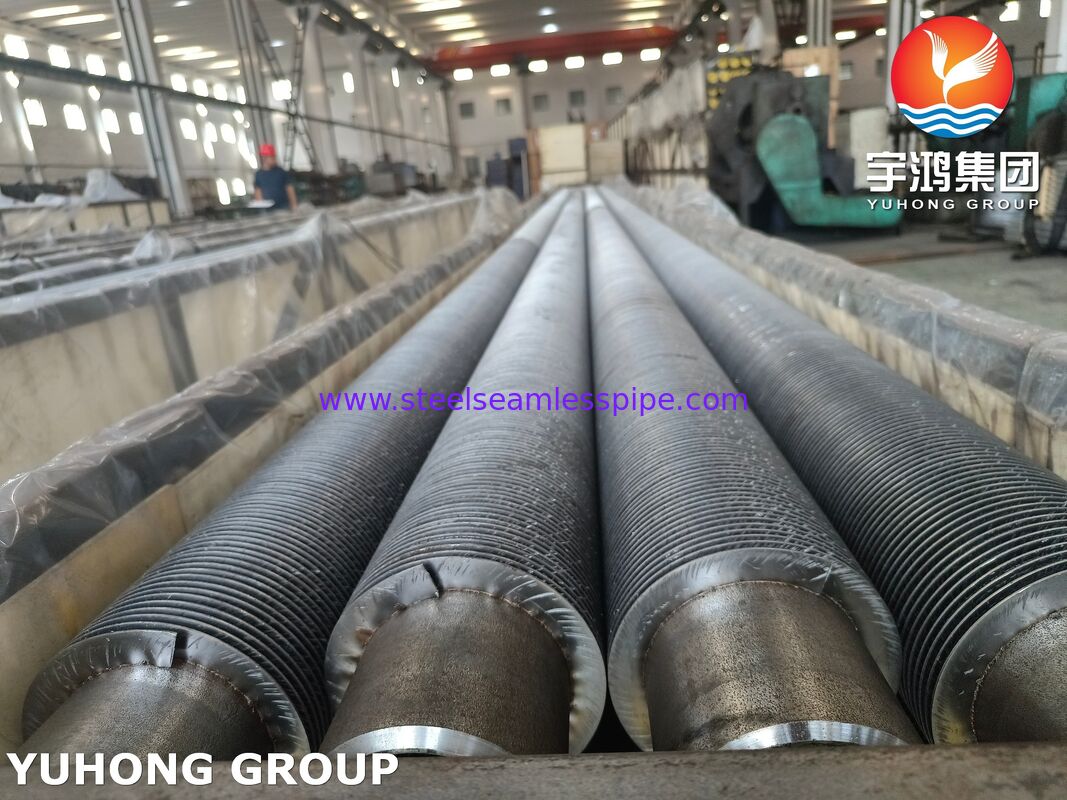

ASTM A335 P22 高周波の溶接式ペニン管高温の節約機,ボイラー熱回収部分,HRSGシステム,および工業廃棄熱回収装置のために設計された設計熱伝送管です.P22合金鋼管連続で溶接されたフィンを用いて,これらの管は,要求の高い動作条件下で信頼性の高い機械的および熱性能を維持しながら,平面管よりも実質的に大きな外部熱転送表面面積を提供します..
ASTM A335 P22は,約2.25%のクロムと1%のモリブデン高温耐久性,酸化耐性熱分解に耐性があるため,通常の炭素鋼管が十分な温度容量を提供できない場合,ボイラーと熱回収用途に特に適しています..
高周波の溶接法により,フィンストライプとチューブの表面の間に連続的な金属結合が作られる.これは,熱い煙草ガスから熱循環の振動に良い抵抗を維持しながら,チューブ内の作業流体への効率的な熱転送を提供します.
省エネ装置では,P22HFWのフィニング管は主にボイラーの排気ガスから感覚熱を回収し,それを給水または他のプロセス流体に移すのに使用されます.これは燃料消費を減らす蒸気炉の効率を向上させ,放出された煙草ガスの温度を下げます.
エコノマイザーの熱伝送性能は,利用可能な表面積と煙草ガスの温度に大きく依存します.羽根管は,管の長さや設備の足跡の比例的な増加を必要とせず,外部の熱伝送面積を増やす.
薬剤の組み合わせASTM A335 P22 管材 + 高周波溶接のフィン構造いくつかの利点があります.
P22は,比較的高い煙気温や厳しい熱条件にさらされているエコノマイザーセクションに特に有用です.
ASTM A335 P22 HFW フリンド管は主に以下に使用される.
ペンチ管は,ボイラーの煙ガスから熱を回収し,蒸気発電システムに水が入る前にボイラーの給水を予熱するために使用します.
P22 羽状管は,特定の高温熱回収部分で使用できます.熱回収蒸気発電機 (HRSG)高温合金鋼管が必要とする場合
工業施設では,炉,加工機器,エンジン,タービン,その他の高温システムによって生成される熱い排気ガス流からエネルギーを回収するためにP22HFWフィンチチューブを使用できます.
高温強度と信頼性の高い熱回収が要求される電力設備や産業用発電設備の熱伝送セクションに適しています.
応用には,熱い排気ガスから熱を回収する必要がある精製工場,石油化学,化学,メタルルギー,その他の工業施設が含まれます.
P22 HFW 羽状管は,一般的に以下のもので構成される.
P22合金鋼管 →高周波溶接フィンを →連続フィンを持つ熱伝送表面
機動的に組み立てられたフィンの配置とは異なり,このフィンは,高周波の電気抵抗溶接プロセスを用いて,外部管壁に連続的に溶接されます.溶接接続は,チューブとフィンとの間に強く継続的な熱転送経路を提供します.
エコノマイザー設計に応じて,顧客は以下の組み合わせを指定できます.
最終的な寸法は,常に経済化器の熱設計,圧力要求,ガス速度,汚れ条件,および適用されるプロジェクト仕様に従って決定されるべきである.
典型的な管の寸法には,以下が含まれます.
| パラメータ | 共通範囲 |
|---|---|
| トューブオーダーダース | 25°76 mm |
| 管壁の厚さ | 2.5.8.0 mm |
| 羽根の長さ | 1,000 〜 12000 mm |
| 羽根の高さ | 8°30 mm |
| 羽根の厚さ | 0.8~2.5mm |
| フィンピッチ | 2.5~12mm |
| 裸の管の端 | 50~300mm または図に従って |
一般的なチューブ直径は25.4 mm,31.8 mm,38.1 mm,44.5 mm,50.8 mm,57 mm,そして63.5 mm顧客の設計によって製造できます.
これらの値は,固定されたASTM A335寸法要求ではなく,代表的な製造範囲である.正確なチューブとフィン寸法は,承認された工学図と購入仕様に照らして確認する必要があります..
ASTM A335 P22は高温使用のためのクロムとモリブデンを含むフェリティック合金鋼級である.
| エレメント | ASTM A335 P22 標準要求量 体重 % |
|---|---|
| 炭素 (C) | 0.056015 |
| マンガン (Mn) | 0.30・0.60 |
| リンゴ (P) | ≤0.025 |
| 硫黄 (S) | ≤0.025 |
| シリコン (Si) | ≤0.50 |
| クロム (Cr) | 1.90260 |
| モリブデン (Mo) | 0.87・113 |
クロムの含有量は高温での酸化と腐食耐性を向上させ,モリブデンは高温耐久性とクレイプ耐性を向上させる.
上記の化学組成は,適用されるバージョンのASTM A335/A335M製品に付属する特定の材料証明書.
ASTM A335 P22の典型的な最小機械要求事項は以下のとおりである.
| 資産 | 要求事項 |
|---|---|
| 張力強度 | ≥415 MPa |
| 収力強度 | ≥205 MPa |
| 伸縮 | ≥30% |
製造条件と熱処理に応じて,実際の機械性能が指定された最小値を上回る場合がある.
エコノマイザー用には the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.
フィンストライプは高周波溶接法でP22チューブに連続的に固定されます.
溶接中に,高周波の電流は,フィンとチューブのインターフェースで局所的な加熱を生成する.その後,圧力が適用され,連続した溶接接続を確立する.
製造プロセスは通常,以下を含む.
正確な溶接パラメータは不可欠です. 過剰な熱入力がチューブ材料に悪影響を及ぼし,十分な熱入力がフィンの結合を不十分にすることがあります.
品質管理は,ASTM A335 P22チューブそして高周波溶接のフィン構造.
購入仕様と用途に応じて,試験には以下の項目が含まれます.
P22合金組成を検証するために,肯定的な材料識別または実験室化学分析を使用することができる.
張力試験は,適用される材料仕様に対して張力強度,出力強度,長さを検証する.
材料の状態と熱処理の一貫性を確認するために硬度試験を行うことができる.
管は,適用されるASTM仕様,プロジェクト要件,または購入者の仕様に従って水静止試験を受けることができる.
エディ電流検査は,チューブ内の特定の表面および表面に近い不連続性を検出するために使用できます.
管材または溶接領域の内部または体積不連続性を検出するために,超音波検査を指定することができる.
溶接したフィンの接続は連続性,粘着品質,下切断,過度の溶接不規則性,分離,その他の欠陥を検査する必要があります.
重要な側面は以下のとおりです.
完成した管は,表面損傷,フィンの変形,不完全な溶接,裂け目,腐食,過度の酸化,および他の製造欠陥のために視覚的に検査されるべきです.
試験要件は,適用される検査計画が顧客のプロジェクト仕様と規制コードに依存するため,生産前に合意されるべきである.
溶接したフィンは,外部の熱伝送面積を増加させ,比較的コンパクトな装置内でより多くの熱を伝送できるようにします.
P22クロム・モリブデン鋼は,多くの従来の炭素鋼管類よりも高温性能が優れている.
連続した高周波の溶接により,フィンとチューブとの間に信頼性の高い接続が作られ,熱伝達の効率と機械的振動に対する抵抗性が向上します.
羽根管の表面面積が大きくなるため,設計者はよりコンパクトな管バンクで必要な熱伝送作業を達成することができます.
正しく製造されたHFWのフィニング管は,ボイラーや廃棄熱回収システムで遭遇する繰り返し加熱と冷却サイクルに耐えることができます.
普通のチューブでは,熱伝達は主に外側のチューブ表面を通じて行われます.しかし,エコノマイザーでは,ガス側熱伝達係数は,液体側係数よりもしばしば低くなっています..
ペンダントを加えると,ガス側表面面積が増加し,したがって熱伝送抵抗を均衡させるのに役立ちます.
これは,HFWのフィニング管を特に魅力的にします.
熱煙ガス → フィン表面 → 溶接したフィン/チューブインターフェース → P22チューブ壁 → 給水
結果として,利用可能な熱移転表面をより効率的に利用できます.
ASTM A335 P22 HFW 羽根管は,特に以下に適しています.
材料の最終選択は煙気温,給水温,圧力,腐食環境,硫黄含有量,灰/汚れ特性,熱循環,設計寿命.
P22 HFW フィンチチューブは,顧客の図面またはエンジニアリング仕様に従って供給することができます. プロジェクトに応じて,カスタマイズには以下が含まれます.
生産の各バッチには,以下のような関連品質文書が付属できる.材料試験証明書 (MTC), 寸法検査報告,機械試験結果,化学分析結果,適用される非破壊試験記録.
重要なボイラーおよび熱回収アプリケーションでは,品質管理は,P22管の受信確認からフィンの溶接,最終検査まで,製造プロセス全体に及ぶべきである.
特に注意すべきことは:
このアプローチは,完成したフィニット管が,要求の高いエコノマイザーアプリケーションの技術要件を満たすことを保証するのに役立ちます.
ASTM A335 P22 高周波の溶接式ペニン管高温合金鋼性能と高効率のフィニング熱伝送の実用的な組み合わせを提供します.ボイラーエコノマイザー熱気ガスから熱を回収し,ボイラー給水に流します.
また,これらの使用は,HRSG,廃棄熱回収ボイラー,発電所,精製工場,石油化学施設,工業炉熱回収システム.
高熱伝送能力,コンパクトな設備の寸法,高温での信頼性の高い動作を必要とするプロジェクトでは,P22 HFW 羽状管は,経済化熱伝送表面のための強力な解決策です.
