| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | ダブルHフィンチューブ | 材料: | ASTM A213 Gr.1 |
|---|---|---|---|
| 応用: | 発電所 | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASTM A210 Gr.1 フリンツ管,発電所用二重Hフィンチューブ,保証付きの発電所のフィンのチューブ |
||

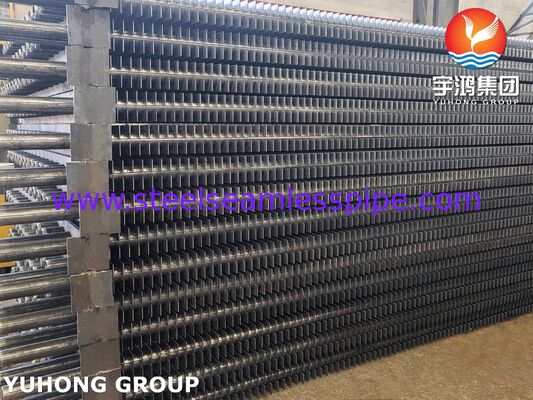

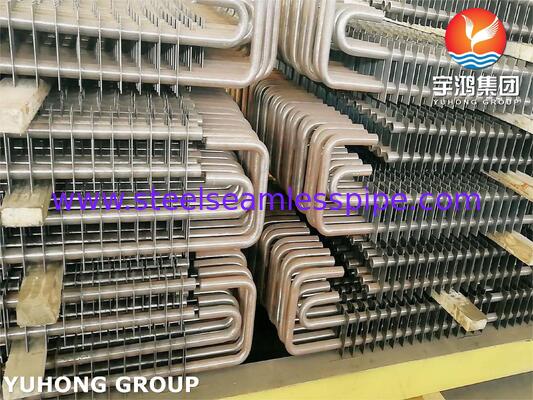

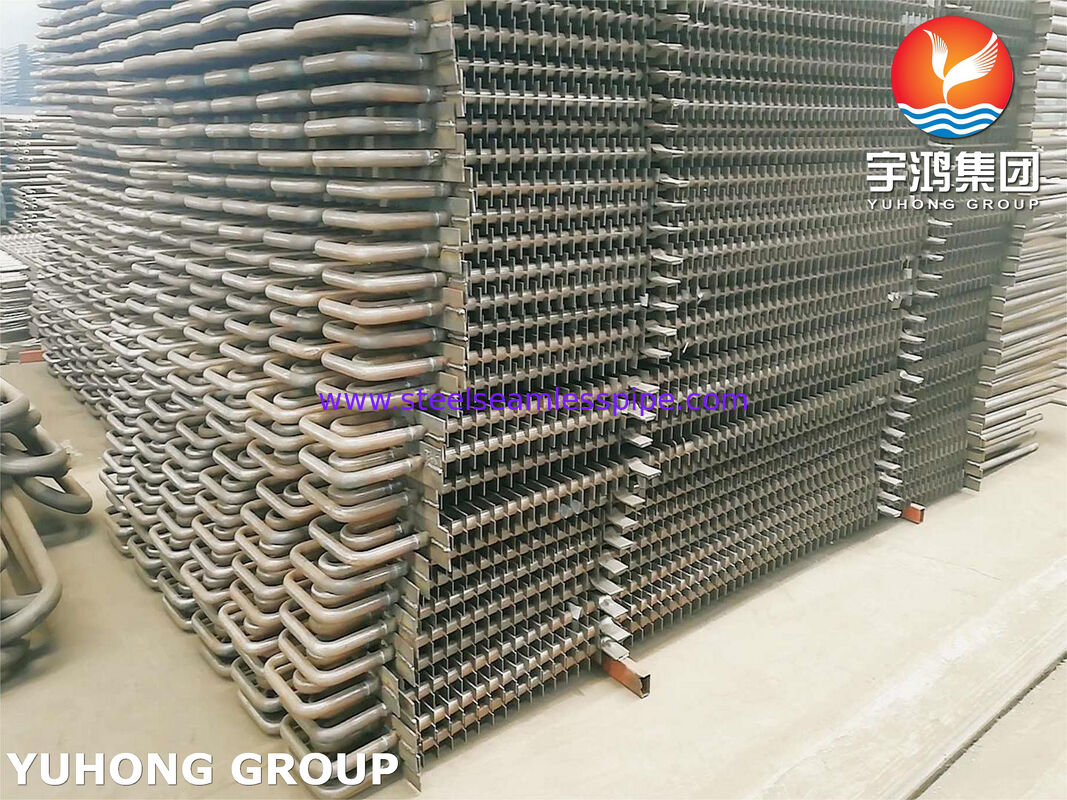

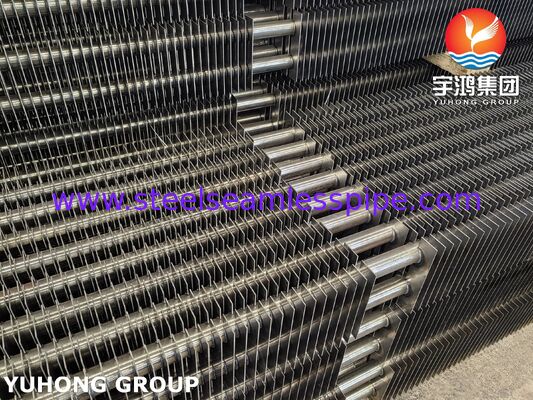

私たちのASTM A210 グレード1 双 H フィンチチューブ高圧ボイラー環境,廃棄熱回収システム,発電所のエコノマイザー向けに特別に設計された,カスタム設計の熱性能ソリューションです.H型双翼構造で,シームレスな中型炭素鋼ベースチューブに耐熱溶接この設計では,表面熱交換面積を最大化し,煙草ガス抵抗と灰の蓄積を大幅に削減します.
高熱効率:Hフィンの2重配置により,標準の縦または螺旋フィンのチューブの2倍の表面面積が提供され,急速な熱伝導性を促進します.
防腐・自己清掃の幾何学二重方角のフィンの配置によって作られた直線煙突ガスチャネルは,塵の蓄積を最小限に抑え,煙突吹風機の磨きを軽減します.
頑丈な抵抗溶接:精密なフラッシュレジスタンス溶接は,フィン・トゥー・チューブ・インターフェースの熱抵抗をなくし,高接触完全性を保証する.
減圧 減圧オープンチャネルフィンのレイアウトにより,チューブバンク全体での draft損失が低下し,インデュースドラフト (ID) ファンの電力消費を削減する.
設計図と国際ボイラー規格に合わせた 二重H翼管を製造しています
| コンポーネント/パラメータ | 標準範囲 (メトリック) | 標準範囲 (インペリアル) |
|---|---|---|
| ベースチューブの仕様 | ASTM A210 A-1 / Gr グレード1 | ASTM A210 A-1 / Gr グレード1 |
| ベースチューブの外径 (OD) | 25.4mm 60.3mm | 1.0インチ ¥2.375インチ |
| ベースチューブの壁厚さ | 2.77mm 6.5mm | 0.109インチ 0.256インチ |
| フィン厚さ | 1.5mm 4.0mm | 00.059インチ 0.157インチ |
| フィンピッチ | 10mm ¥35mm | 0.39インチ 1.38インチ |
| 羽根の高さ / 幅 | 30mm 65mm | 1.18インチ 2.56インチ |
| 管の長さ | 15000mmまで | 49.2フィートまで |
ASTM A210 Grade 1は,高圧ボイラーおよび超熱管のために最適化されたシームレスの中気炭素鋼の仕様である.
| 炭素 (C) | マンガン (Mn) | リンゴ (P) | 硫黄 (S) | シリコン (Si) |
|---|---|---|---|---|
| ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≤0.1 |
張力強度: ≥415MPa
生産力:≥255MPa
延長 (2インチ / 50mm):≥30%
硬さ: ≤143HBW
重要な発電所のインフラストラクチャに無欠陥の設置を保証するために,各生産バッチは全プロセス品質検査を受けます.
静水圧試験:模擬発電所の運用条件下で管の圧力評価を検証する.
エディ電流検査 (ECT)表面と表面下の不完全性を ベースチューブの全長に沿って検出します
超音波の欠陥検出 (UT):壁の厚さの均一性と内部金属の安定性を確認する.
フィン・ウェルドの整合性試験:溶接融合率を検証するための機械的な拉伸試験と横断金属学試験 (95パーセント) について
視界検査:フィンピッチ,アライナメント,管の直さ,表面の仕上げを正確に確認します.
石炭火力発電所とバイオマス発電所のエコノマイザー
廃棄熱回収ボイラー (WHRB)
ガスタービン熱回収蒸気発電機 (HRSG)
工業用石油化学用ボイラーと予熱機
