| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | HFWフィンチューブ | 材料: | ASTM A269 TP321 |
|---|---|---|---|
| 応用: | 廃熱回収システム | パッケージ: | 鉄フレーム木製ケース |

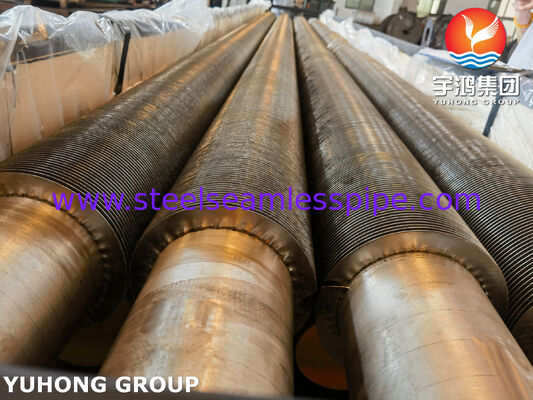

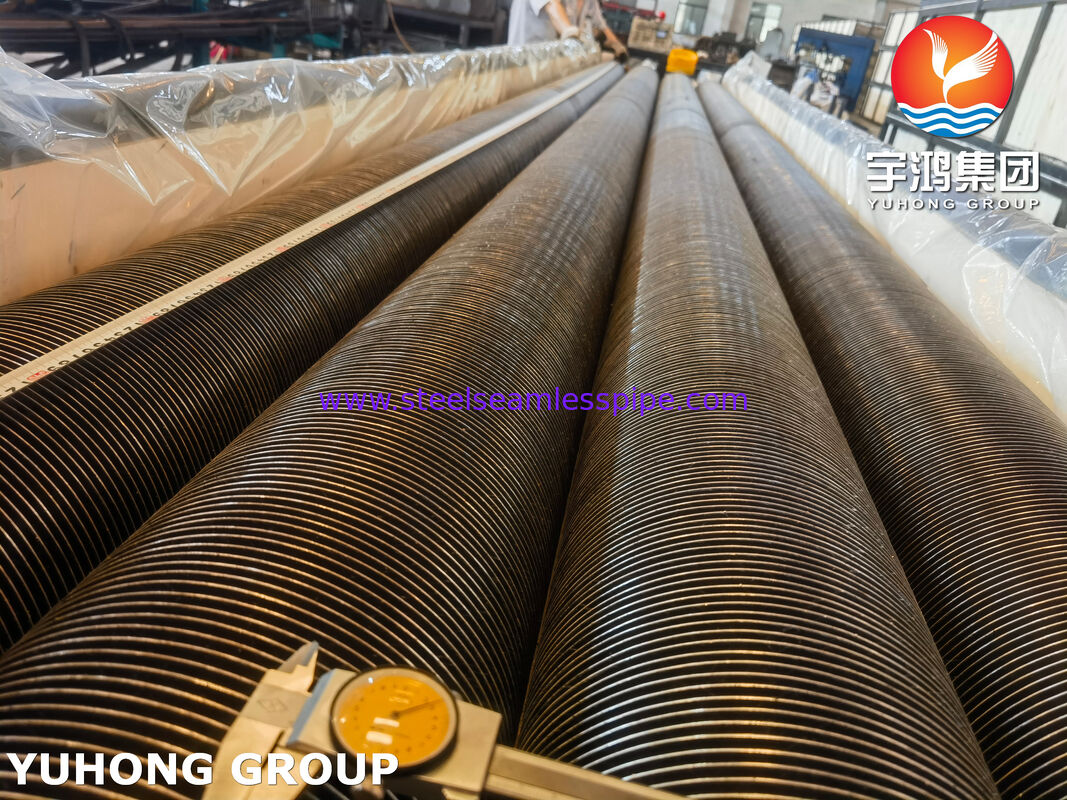

高周波の溶接式フィニング管は,ASTM A269 TP321 ステンレス鋼熱伝達装置は,高性能で高性能な熱伝送装置です.廃棄熱回収システム産業用ボイラー,熱熱器,排気ガス熱交換器,エネルギー節約熱回収装置
高周波抵抗溶接技術を用いて,ペニンはチューブ表面に連続溶接され,優れた熱伝達効率を持つ強力な金属結合を作り出します.機械的安定性振動や熱循環に耐性があります
ASTM A269 TP321は,高温暴露後に粒間腐食に優れた耐性を備えたチタン安定化オーステニティックステンレス鋼である.TP321高周波溶接型フィニング管は,高温,腐食性のある煙気体,長時間連続運転.
常規のロープフィンチューブと比較して,高周波溶接のフィンチューブは,より高いフィンの固定強度,より優れた熱性能,より長い使用寿命を提供します.選択された解決策として産業廃棄物熱回収と熱交換器の用途.
高周波の溶接プロセスにより,フィニングとベースチューブの間に耐久性のある接続が作られ,熱抵抗を最小限に抑え,振動や熱膨張によりフィニングが緩むのを防ぎます.
TP321ステンレス鋼は高温で機械的強度と酸化耐性を維持し,排気ガス回収と高温熱交換システムに適しています.
TP321のチタン安定化により,溶接および高温サービス中にカービッド降水が減少し,粒間腐食に対する耐性を向上させる.
熱伝達効率を大幅に向上させ,排気ガス,燃焼システム,産業プロセス.
ステンレス鋼管材料と溶接したフィンの構造の組み合わせは,熱疲労,腐食,機械的ストレスに対する優れた耐性を提供します.
ASTM A269 TP321 高周波の溶接型フィニング管は,以下に広く使用されている.
| ポイント | 仕様 |
|---|---|
| 製品タイプ | 高周波の溶接式フィニングチューブ |
| ベースチューブ材料 | ASTM A269 TP321 ステンレス鋼 |
| 製造プロセス | 高周波抵抗溶接 |
| チューブ標準 | ASTM A269 |
| 管の種類 | 無縫/溶接式不?? 鋼管 |
| フィン素材 | スタッドレスタイヤ TP321 / TP304 / オーダーメイド |
| フィンタイプ | 固いフィニングまたは尖ったフィニング |
| 表面処理 | 漬け込み,消化,磨き (オプション) |
| 長さ | 最大18,000mm (カスタマイズ可) |
下記の尺寸は,廃棄熱回収アプリケーションのために一般的に生産されます.
| 外径 | 壁の厚さ |
|---|---|
| 12.7mm | 1.0 〜2.0 mm |
| 15.88mm | 1.0・2.5mm |
| 19.05mm | 1.2.3.0 mm |
| 25.4mm | 1.5・3.5mm |
| 31.75mm | 1.5・4.0 mm |
| 38.1 mm | 2.0・5.0 mm |
| 50.8mm | 2.5.6.0 mm |
| 63.5mm | 3.0・6.5mm |
(熱交換器の設計要件に従ってカスタムサイズが用意されています.)
| パラメータ | 標準範囲 |
|---|---|

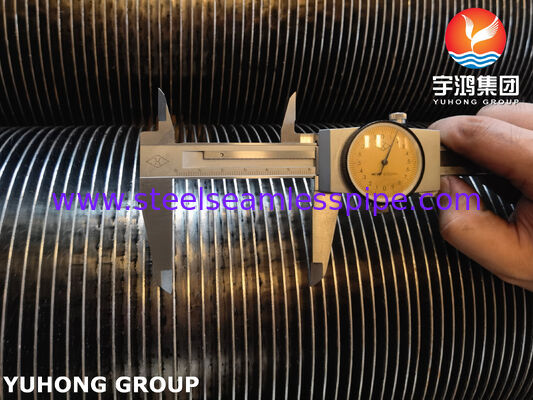

| 羽根の高さ | 8°30 mm |
| フィン厚さ | 0.3・1.0mm |
| フィンピッチ | 2.5・8フィニックス/インチ |
| フィンタイプ | 固体 / 歯ぎしり |
| フィン 配置 | シングルスタート/マルチスタート |
| 最大管長 | 18mまで |
生産プロセスには以下の要素が含まれます.
廃棄熱回収システムにおける信頼性の高いパフォーマンスを確保するために,TP321高周波溶接型フィニング管は厳格な品質検査を受けます.

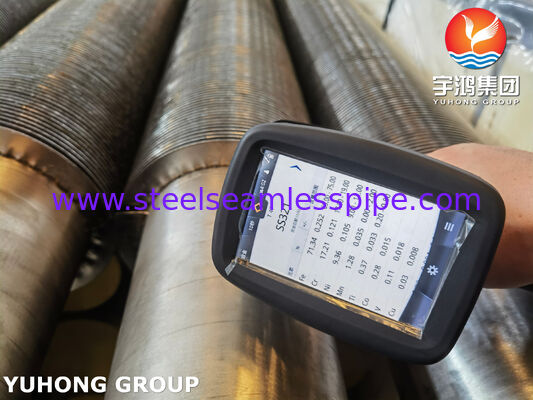

オプティカル・エミッションスペクトロスコピー (OES) または同等の方法を使用して合金組成を確認する.
その中には:
チェックされたパラメータは以下の通りである.
その中には:
使用可能な試験方法:
その中には:
| エレメント | 最大 / 範囲 |
|---|---|
| 炭素 (C) | ≤0.08 |
| シリコン (Si) | ≤100 |
| マンガン (Mn) | ≤200 |
| リンゴ (P) | ≤0.045 |
| 硫黄 (S) | ≤0.030 |
| クロム (Cr) | 17.0 ¥190 |
| ニッケル (Ni) | 9.0 ¥120 |
| チタン (Ti) | 5 × Cmin ∞ 070 |
| 鉄 (Fe) | バランス |
| 資産 | 要求事項 |
|---|---|
| 張力強度 | ≥515 MPa |
| 利回り強さ (0.2%オフセット) | ≥205 MPa |
| 伸縮 | ≥35% |
| 硬さ (典型) | ≤HRB90 |
| 密度 | 約7.9g/cm3 |
ASTM A269 TP321 高周波の溶接型フィニング管は,次のものを提供する.
これらの利点により,エネルギー効率の向上と運用コストの削減を求める産業にとって有効な選択肢となっています.
我々は,厳格な制御で,国際基準に従って,溶接したフィニッシュチューブを製造します:
高温排気システム,産業用ボイラー,精製工場の熱回収設備を含むさまざまな廃棄熱回収設計にカスタマイズされたソリューションが利用できます.
