| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | ダブルH型フィンチューブ | 材料: | ASTM A179 |
|---|---|---|---|
| 応用: | 廃熱回収ボイラー | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ダブルH型フィンチューブ,ASTM A179 炭素鋼のフィンチューブ,廃熱回収ボイラーチューブ |
||

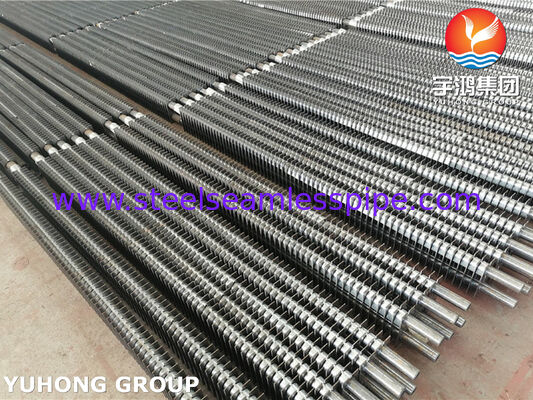

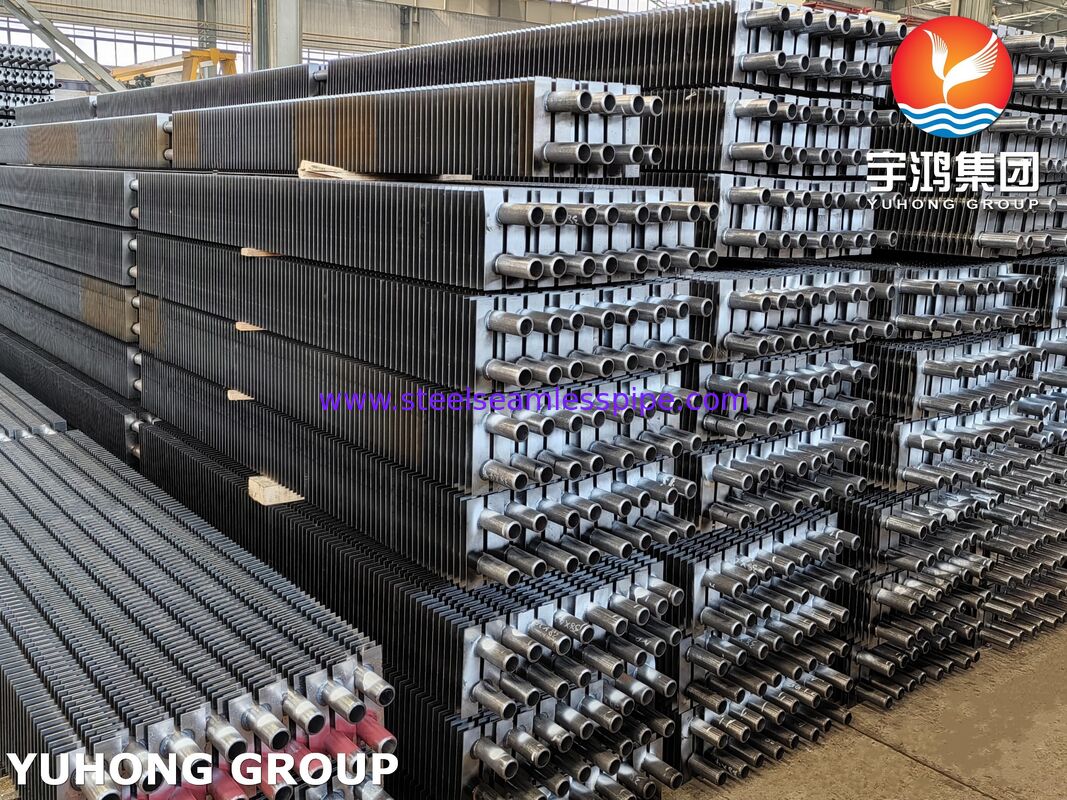

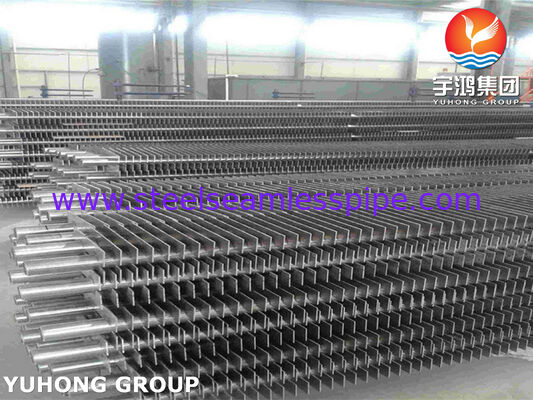

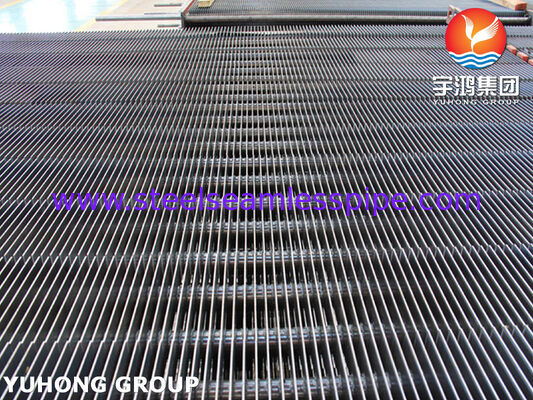

二重型H型フィニング管高効率の熱伝送部品で,廃棄熱回収ボイラー,産業用エコノマイザー,省エネ熱交換装置製造されたASTM A179 無縫炭鋼管このペニント管は,排気ガスから熱を回収することが不可欠なアプリケーションで,優れた熱性能,機械的信頼性,長寿命を提供します.
独特のHフィンの二重構造ベースチューブの反対側に溶接された対称の長方形のフィンを2つ組んでおり,最適化されたガス流通チャネルを形成する.普通の平面管や標準の螺旋翼管と比較するとH型双羽管は,外部の熱伝達面積を大幅に増加させ,灰の蓄積を減少させ,ガス側から汚れを防ぎやすくします.
ASTM A179材料は,優れた熱伝導性,良質の溶接性,安定した機械性能を提供し,これらのチューブを広く使用しています炭火炉,ガス火炉,バイオマス火炉,廃棄物焼却装置,発電システム,産業廃棄物熱回収装置.
Hフィンの設計により,熱交換表面面積が拡大し,煙草ガス流の渦巻が増加し,ボイラーの全体的な効率が向上し,燃料消費量が減少します.
H型羽間の開いたガス通路は,塵の蓄積を最小限に抑え,密集した羽構造と比較してより簡単に清掃できるようにし,汚い排気ガス環境に適しています.
フィンズはASTM A179管表面にしっかりと溶接され,熱循環,振動,長期運用下で高い構造安定性を提供します.
二重H型羽根管は,通常,以下に設置されています.
ASTM A179 / ASME SA179
低炭素シームレス鋼管は,熱交換器と冷却器の用途のために設計されています.
二重H型フィニング管の寸法は,ボイラーの設計要件に応じてカスタマイズできます.
| パラメータ | 標準範囲 |
|---|---|
| 外径 (OD) | 25.4mm 63.5mm |
| 壁の厚さ | 20.0mm 6.0mm |
| 管の長さ | 3000mm 12000mm |
| 羽根の高さ | 10mm 30mm |
| フィン厚さ | 10.0 mm 〜 2.5 mm |
| フィンピッチ | 8mm 20mm |
| 翼幅 | 20mm 50mm |
(お客様の図面と熱伝送要件に従ってカスタムサイズが提供されます.)
二重H型フィニング管の製造過程には,以下のものがある.
熱伝導性が良さながら,溶接プロセスにより,フィンとチューブ間の強い結合が保証されます.
| エレメント | 最大濃度 (%) |
|---|---|
| 炭素 (C) | 00.06 ¥ 0.18 |
| マンガン (Mn) | 0.27 ¥063 |
| リンゴ (P) | ≤0.035 |
| 硫黄 (S) | ≤0.035 |
ASTM A179は,熱交換器の用途に最適化された低炭素鋼種であり,通常のボイラー運用条件下では良好な形成能力と耐腐蝕性を備えています.
| 資産 | 要求事項 |
|---|---|
| 張力強度 | ≥ 325 MPa |
| 生産力 | ≥ 180 MPa |
| 伸縮 | ≥ 35% |
| 硬さ | 最大 72 HRB |
これらの機械的性質は,熱膨張,圧力変動,繰り返し加熱サイクル下で継続的に動作するのに十分な強度を提供します.
信頼性と国際熱交換器規格の遵守を保証するために,ダブルH型フィニング管は包括的な品質検査を受けます.
使用可能な試験方法には,次のものがあります.
ASTM A179管は,圧力耐性と漏れ性を確認するために水力学的に試験される.
最終検査には以下の内容が含まれます.
検査文書は,顧客の要求に応じて提供できる.
| 特徴 | H型ダブルフィニングチューブ | 普通の螺旋フィンのチューブ |
|---|---|---|
| 熱移転領域 | 高い | 中等 |
| 防塵性 | すごい | 適度 |
| ガス流量抵抗 | 下部 | 高い |
| 清掃性能 | 簡単だ | もっと難しい |
| 廃棄ガスに適した | すごい | 限定 |
ASTM A179から製造された二重H型フィニング管は,以下に広く使用されています.
高温の排気ガスからエネルギーを回収し,蒸気や熱処理水を生産する.
ボイラーへの供給水の予熱によってボイラーの効率を向上させる.
熱発電所のエネルギー回収効率の向上
適用される場所:
私たちのダブルH型フィニング管は,ボイラーの効率を向上させ,産業廃棄物熱源からのエネルギー回収を最大化するための信頼できるソリューションを提供します.
