| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |

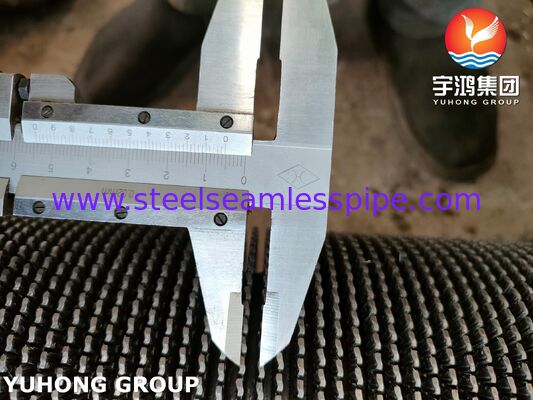

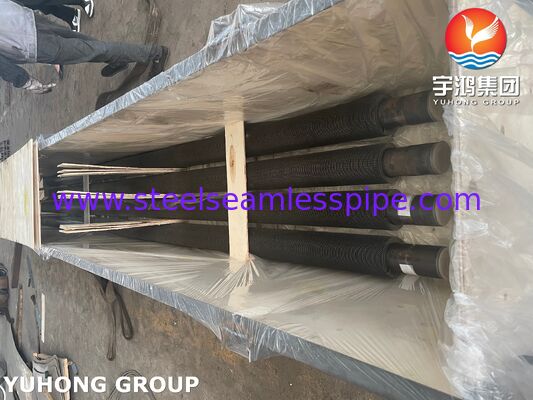

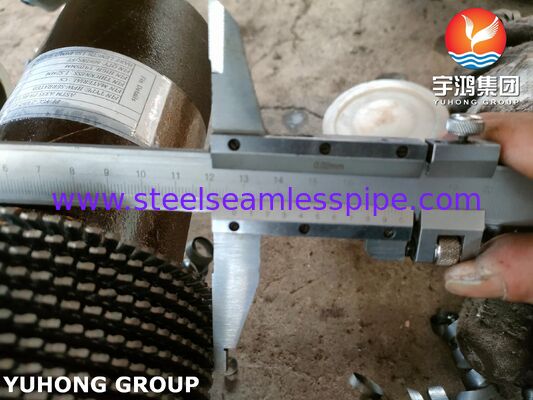

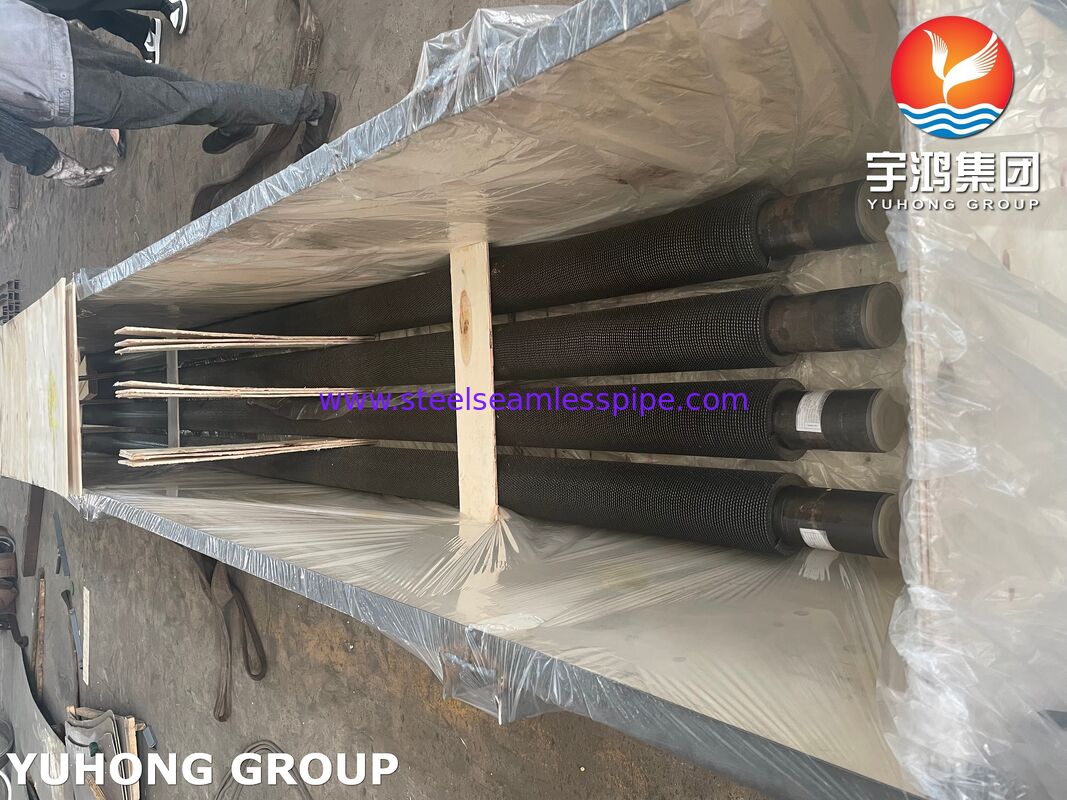

| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 鋸歯状にされたひれ付き管 | 材料: | ASTM A335 P9 |
|---|---|---|---|
| 応用: | 廃熱回収システム | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASTM A335 P9 鋸歯状フィン付きチューブ,廃棄熱回収用 歯ぎしりしたフィニング管,P9合金廃棄熱回収管 |
||

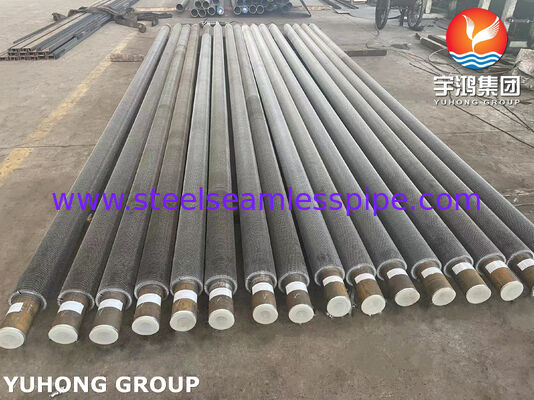

ASTM A335 P9 セレーテッドフィンチューブは、過酷な用途向けに設計された高温熱伝達チューブです。廃熱回収システム、ボイラーエコノマイザー、HRSG、加熱炉、産業用廃熱回収機器に使用されます。チューブには、高温サービス用に開発されたクロムモリブデン材料であるASTM A335 P9 合金鋼が使用されており、セレーテッドフィン形状により外部熱伝達面積が大幅に増加します。
廃熱回収用途では、高温の排ガスまたは燃焼ガスがフィンチューブ表面を通過し、水、蒸気、熱媒体、またはその他のプロセス媒体がチューブ内を流れます。フィン面積が増加することで、比較的コンパクトな熱交換器パッケージ内でより多くの熱を回収できます。
セレーテッド設計は、フィンストリップに規則的な間隔で中断を設けています。連続的なソリッドフィンと比較して、これらの開口部はガス側の乱流を促進し、高温ガスとフィン表面との接触を改善できます。これにより、セレーテッドフィンチューブは特に以下の用途に適しています。「高温での高い熱伝達性能、コンパクトな機器、および高温サービスへの耐性」が求められる場合。
ASTM A335 P9 は、約9%のクロムと1%のモリブデンを含むクロムモリブデン合金鋼です。この合金は、高温強度、耐酸化性、耐久性を組み合わせており、高温熱回収機器に有用です。
セレーテッドフィン構造は、いくつかの実用的な利点を提供します。
ASTM A335 P9 セレーテッドフィンチューブは、一般的に以下の用途で検討されます。
ガスタービン、工業炉、プロセス機器、エンジン、その他の高温システムから発生する高温排ガスから熱エネルギーを回収するために使用されます。
セレーテッドフィンチューブは、エコノマイザーセクションで使用され、燃焼ガスからボイラー給水を加熱し、蒸気生成に必要な燃料量を削減します。
廃熱回収蒸気発生器では、フィンチューブはタービン排ガスにさらされる熱伝達セクションで使用されます。P9は、高温合金鋼構造が必要な場合に特に適しています。
燃焼ガスからの廃熱は、フィンチューブ熱伝達セクションを通じて回収でき、全体的な熱効率を向上させます。
製油所および石油化学プラントでは、大量の高温プロセスガスおよび燃焼ガスが発生します。セレーテッドフィンチューブを廃熱回収機器に組み込むことで、この無駄にされるエネルギーを回収できます。
ガス側の熱伝達係数が比較的低く、追加の表面積が必要なカスタムガス-液体またはガス-蒸気熱交換器にも適用できます。
セレーテッドフィンチューブは一般的に以下で構成されます。
ASTM A335 P9 ベースチューブ + 連続溶接または機械的に取り付けられたセレーテッドフィンストリップ
ベースチューブは内部流体を運び、外部フィンは追加の熱伝達表面を提供します。
代表的な設計パラメータは以下の通りです。
| パラメータ | 一般的な範囲/オプション |
|---|---|
| ベースチューブ材質 | ASTM A335 P9 |
| チューブ外径 | 約 25.4～63.5 mm |
| チューブ肉厚 | 約 2.5～8.0 mm |
| フィン高さ | 約 10～25 mm |
| フィン厚さ | 約 0.8～2.5 mm |
| フィン密度 | 約 2～6 フィン/インチ |
| チューブ長 | 一般的に 3～12 m |
| フィンタイプ | セレーテッド / セグメント |
| フィン取り付け | 高周波溶接またはその他の指定された構造 |
| 表面 | ベア、ショットブラスト、コーティング、または指定された仕上げ |
これらの寸法はASTM A335 の寸法要件ではなく、一般的なエンジニアリング範囲です。最終的なチューブ径、肉厚、フィン高さ、フィン厚さ、フィン密度、および長さは、熱伝達計算、圧力設計、温度、ガス速度、ファウリング特性、および顧客の機器図面に従って選択する必要があります。
ASTM A335 P9 は、クロムモリブデン組成をベースとしたフェライト系合金鋼グレードです。代表的な化学組成要件は以下の通りです。
| 元素 | 代表的な ASTM A335 P9 要件、% |
| 炭素 (C) | 0.15 以下 |
| マンガン (Mn) | 0.30～0.60 |
| リン (P) | 0.025 以下 |
| 硫黄 (S) | 0.025 以下 |
|
ケイ素 (Si)
|
0.5 以下 |
| クロム (Cr) | 1.9～2.6 |
| モリブデン (Mo) | 0.87～1.13 |
正確な化学組成は、常にASTM A335/A335M の最新版および購入者の材料仕様に従ってセレーテッドフィンチューブを製造できます。
代表的な ASTM A335 P9 の機械的要件は以下の通りです。
| 特性 | ASTM A335 P9 要件 |
| 引張強度 | 415 MPa 以上 |
| 降伏強度 | 205 MPa 以上 |
| 伸び | 30% 以上（縦方向）* |
| 硬度 | 適用される ASTM A335 要件に従う |
*適用される伸び要件は、試験片の向きとチューブの寸法によって異なる場合があります。最終的な MTC は、適用される仕様および注文書と照合して確認する必要があります。
P9 のクロムとモリブデンの組み合わせは、高温条件下での性能に貢献し、選択された高温熱回収用途において実用的な材料選択となります。
製造プロセスは、顧客の技術要件に従って制御できます。
ASTM A335 P9 セレーテッドフィンチューブの品質管理には、以下の検査と試験が含まれる場合があります。
重要な廃熱回収機器の場合、追加の検査要件（超音波探傷試験、放射線探傷試験、材料識別試験、または第三者検査など）は、プロジェクト仕様で要求される場合に手配できます。
セレーテッドフィンを使用する主な理由は、ガス流にさらされる熱伝達面積を増やすことです。
平滑なチューブは外部表面積が比較的小さいです。フィンを追加すると、機器の体積を比例して増加させることなく、利用可能な面積が大幅に増加します。セレーテッド構成は、フィン表面に中断を設け、ガス境界層を乱し、混合を促進することもできます。
これは、ガス-液体およびガス-蒸気熱交換器ではガス側熱伝達がしばしば主要な制限となるため、廃熱回収において特に有益です。
実際の性能は以下に依存します。
したがって、フィン形状は、フィン寸法だけでなく、完全な熱的および機械的設計に基づいて選択する必要があります。
ASTM A335 P9 セレーテッドフィンチューブは、高温用途において材料強度と強化された熱伝達表面の効果的な組み合わせを提供できます。
主な利点は以下の通りです。
高い熱伝達表面: セレーテッドフィンは、ガス側熱伝達に利用可能な外部表面を大幅に増加させます。
高温対応: P9 クロムモリブデン合金鋼は、高温サービス向けです。
機器のコンパクト化の向上: 与えられた機器のエンベロープ内に、より多くの熱伝達表面を設置できます。
過酷な産業環境に適しています: 合金組成は、通常の炭素鋼と比較して、高温酸化に対する有用な耐性を提供します。
柔軟なエンジニアリング: チューブ寸法とフィン形状は、特定の熱伝達と圧力損失の要件を満たすようにカスタマイズできます。
潜在的なエンドユーザーおよび機器メーカーには以下が含まれます。
各生産バッチには、適切な品質文書が付属します。これには、材料試験証明書（MTC）、化学分析、機械試験結果、寸法検査記録、静水圧/NDT 記録（該当する場合）、および検査証明書が含まれ、合意された購入仕様に従います。
輸出およびエンジニアリングプロジェクトの場合、必要に応じて独立した第三者機関との検査調整も可能です。
ASTM A335 P9 セレーテッドフィンチューブの見積もりを依頼する際には、顧客は以下を提供する必要があります。
当社は、ASTM/ASME 要件、顧客図面、熱伝達計算、およびプロジェクト固有の仕様に従ってセレーテッドフィンチューブを製造できます。
ASTM A335 P9 セレーテッドフィンチューブは、高温廃熱回収のための特殊な熱伝達ソリューションです。それらは、9Cr-1Mo 合金鋼チューブと拡大されたセレーテッド外部表面の組み合わせにより、エコノマイザー、HRSG、加熱炉の廃熱回収、工業炉、その他の高温ガス側熱伝達機器に特に適しています。
熱効率、高温材料性能、コンパクトな構造、および信頼性の高いフィン取り付けが重要なプロジェクトでは、P9 セレーテッドフィンチューブは、エンジニアリングされた廃熱回収システムの堅牢な基盤を提供できます。
