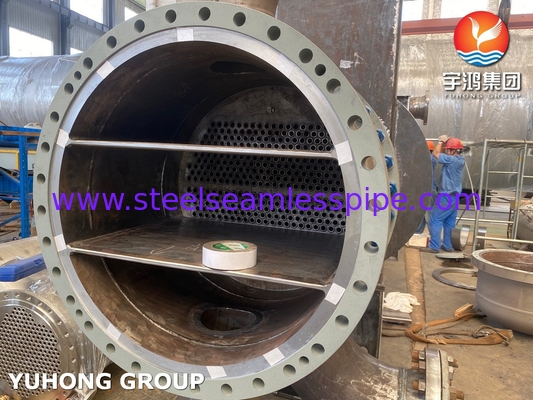

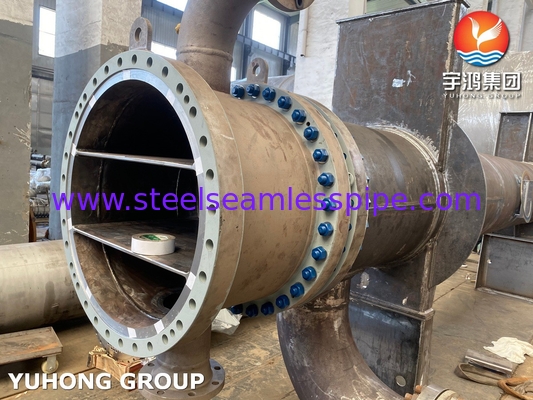

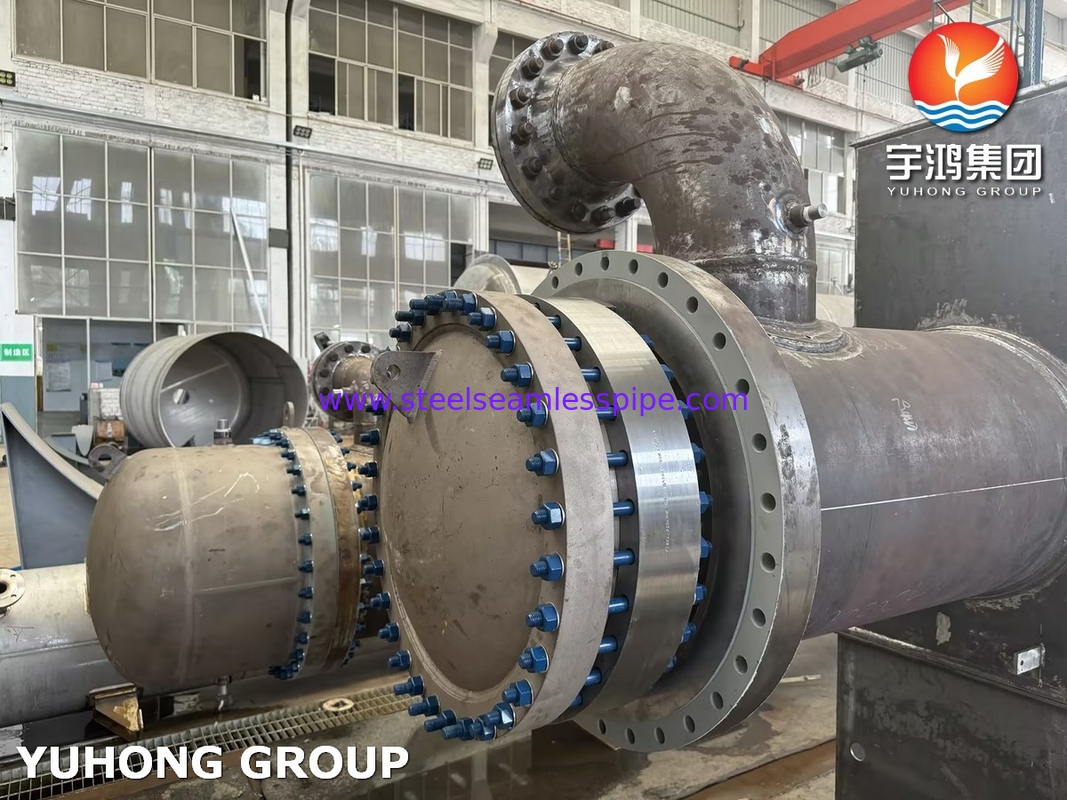

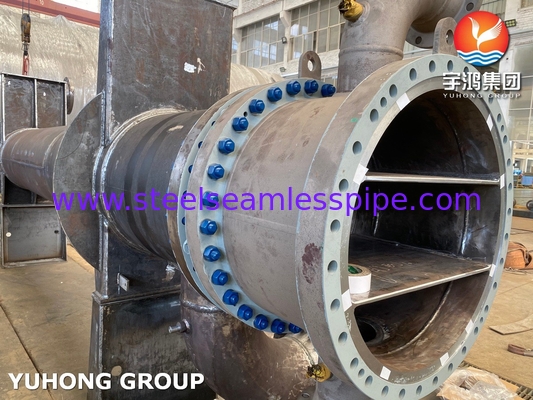

SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器

SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器

  • SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器
  • SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器
  • SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器
  • SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器
SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器
商品の詳細:
起源の場所: CN
ブランド名: YUHONG
証明: ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
モデル番号: 浮遊ヘッド熱交換器
お支払配送条件:
最小注文数量: 1セット
価格: 交渉可能
パッケージの詳細: 海運用の鋼スキーで耐候性
受渡し時間: 120 日
支払条件: T/T、一覧でL/C
供給の能力: 15 SETS/MONTH
連絡先
すべての製品
ステンレス鋼のシームレスパイプ (286)
ステンレス鋼の継ぎ目が無い管 (275)
二重ステンレス鋼の管 (127)
二重ステンレス鋼の管 (28)
ニードルチューブ (102)
フィンチューブ (619)
熱交換器 (16)
熱交換器の管 (425)
熱交換管のバンドル (37)
熱交換器Tubesheet (116)
熱交換器のバッフル (36)
エアクーラー (8)
圧力容器 (4)
ステンレス鋼の溶接された管 (57)
ステンレス鋼の溶接された管 (112)
ニッケル合金の管 (259)
ニッケル合金の管 (78)
銅合金の管 (222)
合金鋼の管 (182)
チタニウムの管 (10)
明るいアニールされた管 (153)
ボイラー管 (141)
鋼鉄付属品 (797)
鋼鉄フランジ (583)
ほか (388)
カーネーション部品 (7)
詳細製品概要
トューブ: SB111 C70600 Tubesheet: SA516 グレード60
カバー: SA266-4/CU-NI 90-10 シェル: ASTM SA516 Gr.70 炭素鋼
バフラー: SB171-C46400 リフティング・ラグ: SA516-60
侵害の版: SA516-60N
ハイライト:

フローティングヘッド熱交換管

,

SB111 銅ニッケル90/10チューブ

,

熱交換器 銅 ニッケル 90/10 チューブ

SB111 銅ニッケル90/10 チューブ フローティングヘッド熱交換器のH-AESタイプ



ユホン熱交換機,熱熱器,冷却機,およびそれらの重要な部品を専門とする私たちは国際基準を満たす高品質の機器を提供しています. 私たちの主要な製品の一つはSB111 銅ニッケル90/10 チューブ フローティングヘッド熱交換器のH-AESタイプ耐久性,耐腐蝕性,熱効率が優れているように設計されていますこの製品は,困難な運用条件下で信頼性の高い熱伝送性能を要求する産業で広く使用されています.



1SB111銅ニッケル90/10合金について概要



SB111 銅ニッケル 90/10 の化学組成

エレメント 構成 (%)
銅 (Cu) 88.7 91.2
ニッケル (Ni) 9.0 ̇ 110
鉄 (Fe) 1.0 1 8
マンガン (Mn) ≤ 10
亜鉛 (Zn) ≤0.5
ほか ≤0.05個



SB111 銅ニッケル90/10の機械特性

資産 価値
張力強度 ≥ 275 MPa (40,000 psi)
生産力 ≥ 105 MPa (15,000 psi)
伸縮 ≥ 30%
密度 8.94g/cm3
熱伝導性 50 W/m·K



2. テクニカル仕様



わかった違う 違う 名前 材料
1 シェル SA516-60+HIC
2 シェル シェル シェル SA516-60+HIC
3 シェルカバーヘッド SA516-60+HIC
4 シェルフ・フラング SA266‐4
5 STUD と ナッツ SA193-B7/SA194-2-1 について
6 ジャック・ボルト SS304
7 中心PIN SA36
8 サポートクリップ SA516-60N
9 バフル SB171-C46400
10 サポートプレート SB171-C46400
11 スパッサー SA53-B
12 封印用ストライプ SA285-C
13 シール・ロッド SA36
14 押すプレート SA516 GR70

3H-AES型浮動頭熱交換器の主要な特徴

  • H: 切断可能な浮き頭設計により,管束の維持と清掃が容易になります.
  • AES: 固定型前端と取り外せる後頭部を備えたシングルパスシェル.
  • 高熱効率: 浮き頭デザインは,汚れを最小限に抑え,効率的な熱伝達を可能にします.
  • 熱膨張容器: 浮き頭により,管束が自由に膨張し収縮し,熱圧を防ぐことができます.
  • 容易 に 維持 する: 切断可能なバンドルにより,内部部品の清掃と検査が容易になります.

4設計データ



パラメータ 仕様
材料 SB111 銅ニッケル90/10 (C70600)
管の外径 (OD) 12.7mm ¥ 25.4mm (0.5インチ ¥ 1.0インチ)
壁の厚さ 1.2mm ¥3.0mm
長さ 12mまで (カスタム長さ)
設計温度範囲 -195°Cから+300°C
デザイン 圧力 6.0 MPa (870 psi) まで
標準的な準拠性 TEMA,ASME,ASTM





SB111 銅ニッケル90/10 チューブ H-AES型 フローティングヘッド用熱交換器 0
