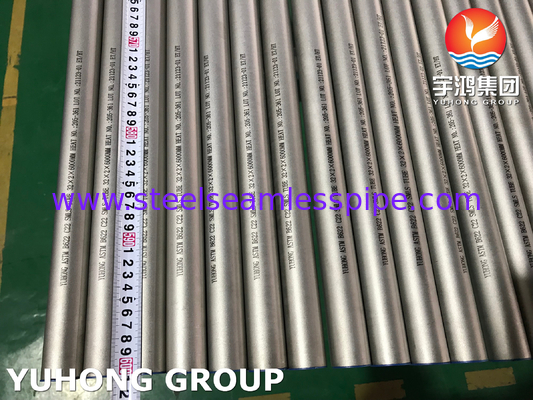

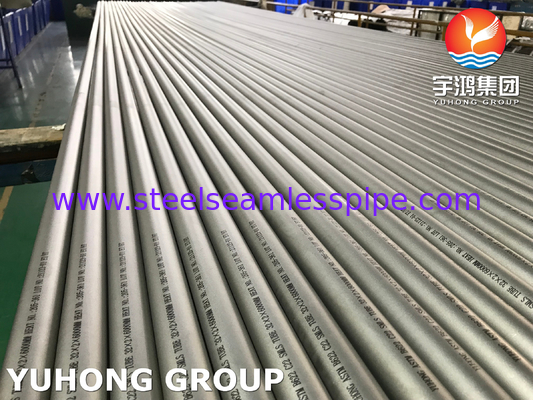

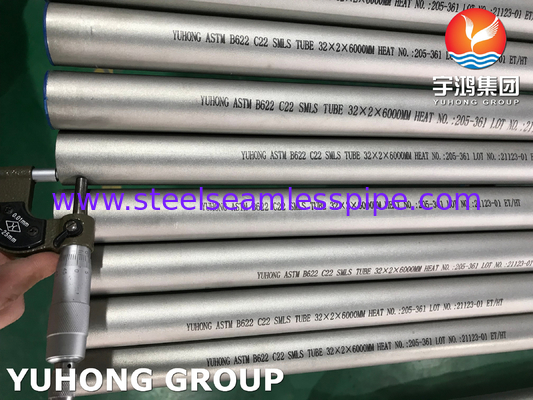

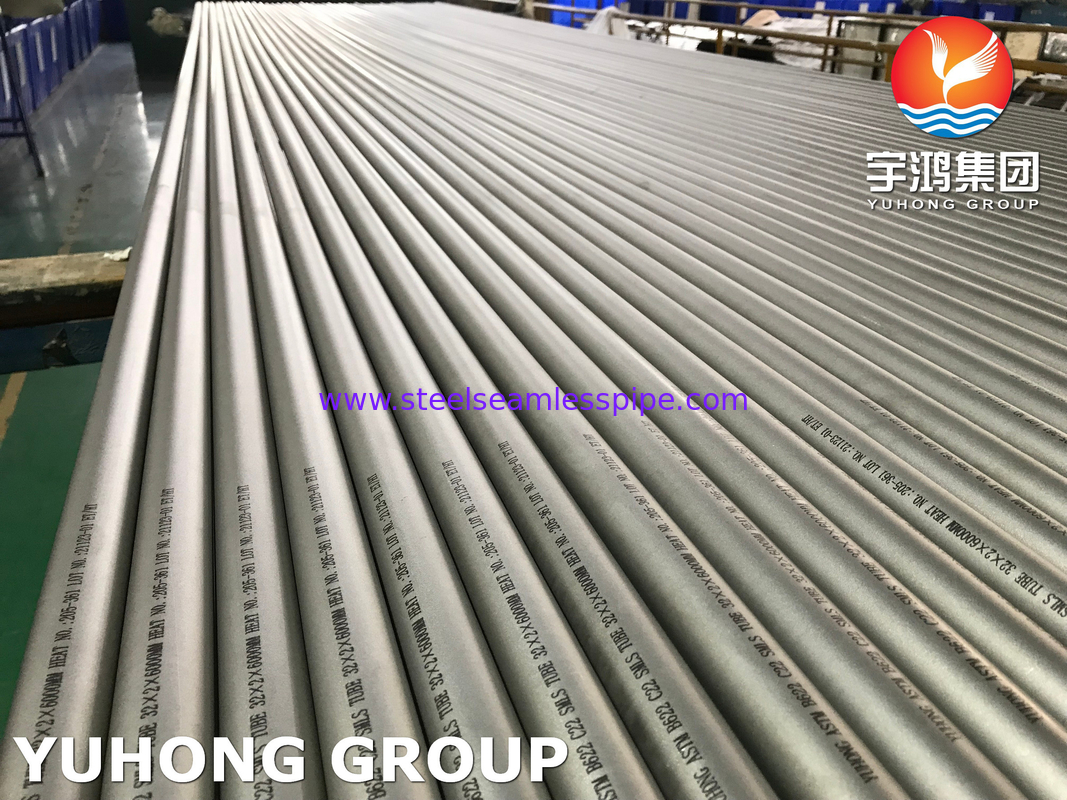

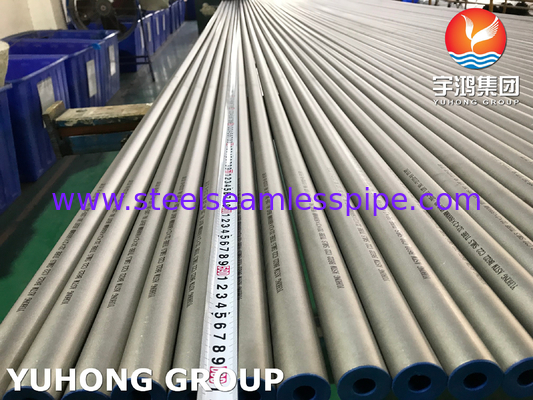

ニッケル合金シームレスチューブ ASTM B622 ハステロイ C22 UNS N06022 原子炉容器用

1申請について

ASTM B622 C22 (Hastelloy C-22) のシームレス管は,耐腐蝕性,高温安定性,機械的信頼性を必要とする極端な環境で使用される.

• 化学加工:

原子炉,蒸留柱,硫酸,塩化水素,窒素酸の処理のためのパイプ

塩化物豊富な冷却システム (例えば海水や塩水) の熱交換器

• 石油・ガス

下穴管,海底の腹膜,酸ガス (H2S) の環境におけるバルブ.

精製工場のフラワースタックとコンデンサー

• 薬剤:

ステリルバイオリアクターとCIP/SIP ( clean-in-place/steam-in-place) システム

• 原子力:

窒素酸と放射性廃棄物の貯蔵にさらされた燃料再処理設備

• 発電:

ガスタービンの燃焼ラインナー 地熱塩水管やボイラー管

• 独特の使用例:

海上プロペラシャフト 航空用水力線 半導体製造ツール

2強くなる

• メカニカルプロパティ (ASTM B622 に基づく):

張力強度: ≥ 690 MPa (100 ksi)

性能強度: ≥ 310 MPa (45 ksi)

伸縮: ≥45% (成形/溶接の柔らかさを保証する)

硬さ: ≤ 100 HRB (ロックウェルBスケール)

• 材料の強み:

(1) 耐腐食性:

クロリド,硫化物,混合酸 (例えば,HCl + FeCl3) での穴,裂けん腐食,ストレス腐食クレイキング (SCC) に耐える.

酸化 (例えばHNO3) と減少 (例えばH2SO4) の環境の両方で機能する.

(2) 温度性能:

低温 (−6°C) から600°C (1112°F) までの強度を維持する.

高温環境での酸化と炭化物化に耐える

(3) 圧力の整合性:

縫い目のない構造により高圧システム (水力線,HPHT油井など) で使用できます.

3製造プロセス

• 材料の選択:

UNS N06022 (Ni-Cr-Mo-W) の原合金は,純度と均質性を確保するために真空溶解されます.

• 熱で形成する:

エクストルーション: 熱したビレットは,真空のチューブを形成するために,模具を通って押し出されます.

ロータリー・ピアス: 固体ビレットは,シームレスなチューブを作成するためにマンドルでピアスされます.

• 冷凍加工:

冷たい描画やローリングは,寸法精度と表面の仕上げを向上させます.

• 熱処理:

溶液を1120~1175°C (2050~2150°F) で焼却し,その後は二次相を溶解し耐腐蝕性を回復するために迅速に消化する.

• 仕上げ:

オキシド層を除去するために,窒素/水素酸化酸でピクルングする.

衛生用または高純度アプリケーションのための磨き (オプション)

4品質管理:

非破壊性試験 (NDT): エディ電流,超音波,または欠陥を検出するための水静止試験.

認証:ミール試験報告 (MTR) は,化学,機械特性,寸法に関するASTM B622の適合性を検証する.

縫い目 の ない 建設 の 重要 な 利点:

溶接がない = 弱点がない,高圧/高温アプリケーションに最適です.

均一な粒の構造は腐食耐性や疲労耐久性を高めます
