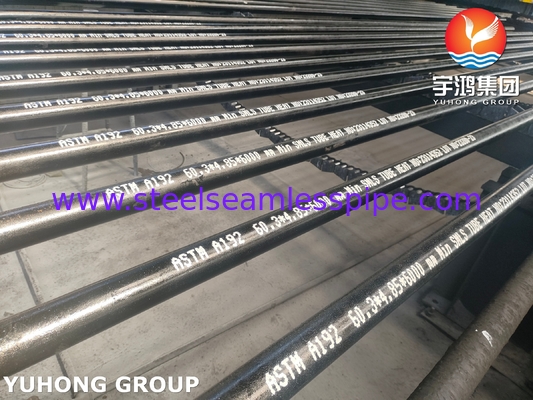

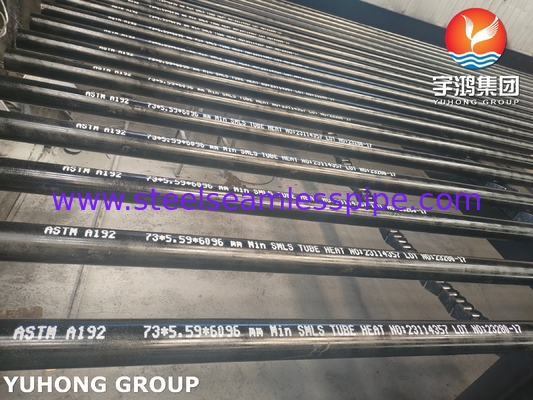

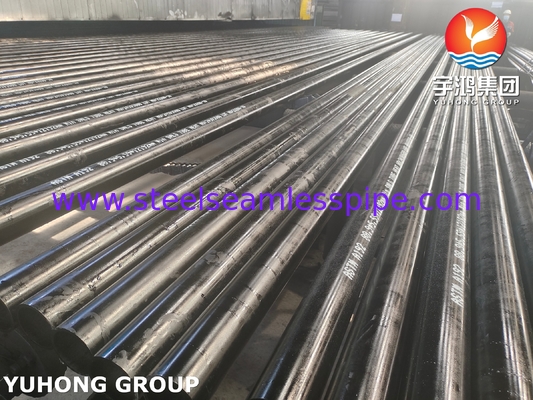

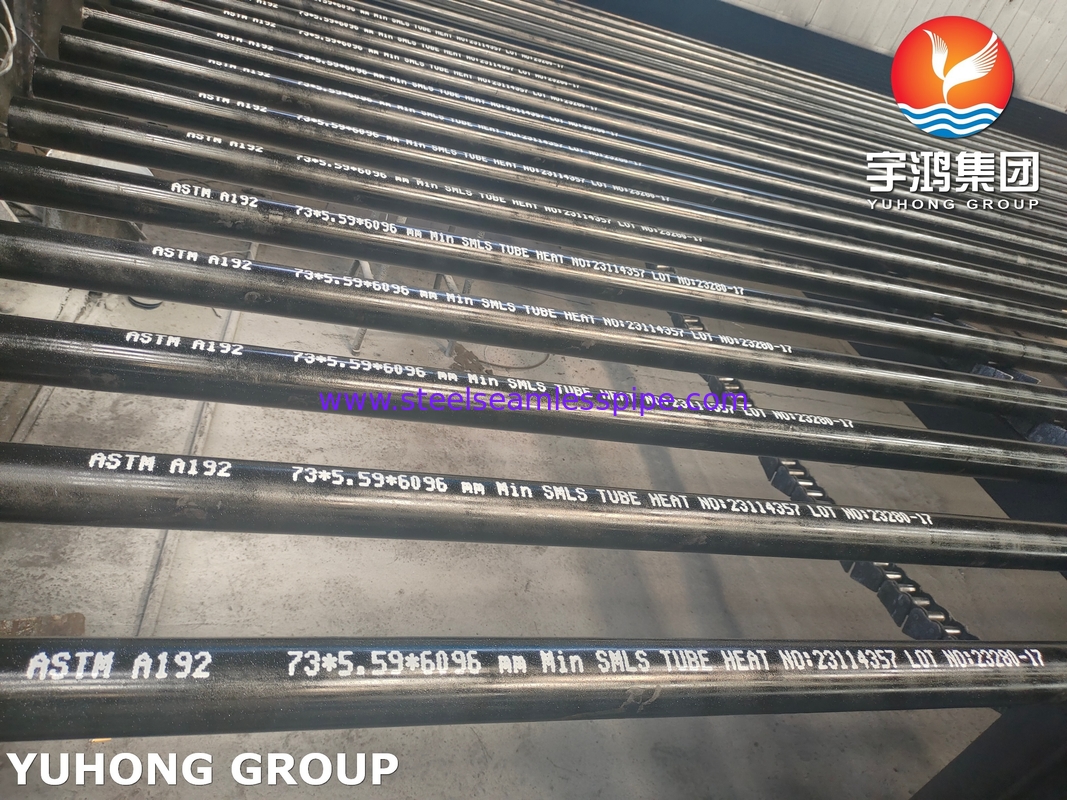

ASTM A192 炭素鋼シームレス管 (エコノマイザー、炉用)

ASTM A192 熱交換管 化学成分

ASTM A192 無縫管コア 定義:
ASTM A192は,ASTM Internationalによって作成された標準仕様で,最小壁厚さをカバーする.熱交換器の高圧使用のために特別に設計されたシームレスな炭素鋼のボイラーと超熱管特に,圧力の下での信頼性が極めて重要な水管ボイラー,超熱器,熱交換器.

主要な特徴と要件:

ASTM A192 シームレスチューブ製造:

縫合なし: 管は,通常,熱回転穿孔を経て熱巻きまたは冷引で,長さ帯の溶接縫合がない状態で製造される.これは潜在的な弱点を排除する.高圧保全に不可欠です.

冷塗装: 精密な寸法,滑らかな表面仕上げ,強化された機械的特性を得るため,しばしば冷塗装が行われます.

熱処理: 正常化またはストレス解消状態で提供されます.この熱処理は粒の構造を精製し,強度と柔らかさを向上させます.製造の内部ストレスを軽減します.

ASTM A192 シームレスチューブの寸法と許容量:

壁の最小厚さ:これは定義する特徴である.この規格は,様々な外径 (OD) の壁の最小厚さを指定する.実際の壁厚さは,少なくともこの最小でなければならない管は通常,最小壁に基づいて注文されます.

容量: 管のシートや膨張/ローリング中に適切なフィットとパフォーマンスを確保するために,外径 (OD) と壁厚さの厳格な寸法容量が指定されています.

メカニカルプロパティ

張力強度: 指定された最小要求値 (例えば,min 47 ksi / 325 MPa)

性能強度: 指定された最小要求値 (例えば,min 26 ksi / 180 MPa).

伸縮: 設置中に曲げや管の膨張に適した柔らかさを確保するために必要な最小の割合の伸縮.

ASTM A192シームレスチューブ試験・検査 (必須)

水静止試験または非破壊的な電気試験 (NDE):各管は,水静止圧力試験 (漏れを検知するため) または承認されたNDE方法 (渦巻電流試験など) に従い,安定性および漏れ性確保しなければならない..

均等化試験: 柔らかさや裂け目やラミネーションのない欠陥がないことを示すため,サンプルを指定された距離に均等化します.

燃焼試験: 試料は直径の指定的百分比増加まで燃焼させ,柔らかさとチューブシートへの膨張に適性を示します.

硬度試験: 一貫性を確保し,張力強度と相関するためにしばしば行われます.

張力 試験: 張力 耐久 性,出力 耐久 性,伸縮 性 を 測定 する.

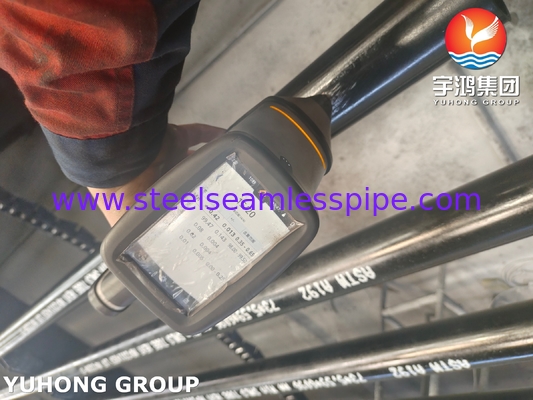

化学分析: 構成が指定された限界を満たしていることを確認する.

視覚検査: 縫い目,回り,裂け目,または許容範囲を超えたスケールなどの表面の不完全性をチェックします.

表面状態:

尺度のない平らな仕上げが必要である.壁の厚さが最小以上であり,深く浸透しない限り,表面の微小な欠陥は許容される.熱 移 送 の 効率 に は 清潔 性 が 重要 です.

ASTM A192シームレスチューブ 主要用途:

高圧熱交換器: 特にチューブ側液体が高圧下にある場合

水管ボイラー:ボイラー炉内の水/蒸気混合物を含む管.

スーパーヒーター:ボイラードラムからの飽和蒸気をさらに高温に加熱するチューブ.

エコノマイザー:煙草ガス熱を用いて給水を予熱する部分.

他の高圧プロセス熱交換機: 炭素鋼の圧力評価,温度能力,コスト効率の組み合わせが適している場合.

なぜASTM A192シームレスチューブを選ぶのか?

高圧容量:特にボイラーや超熱器の内部での高圧に対応するために設計されている.

信頼性: 縫い目 の ない 構造 や 厳格 な 試験 が 圧力 の 下 で 保持 さ れる こと を 保証 し ます.

熱伝導性:炭素鋼は熱を効率的に伝達する.

溶接可能性と形容性:低炭素組成により,溶接とチューブ拡張が容易になります.

費用対効果:合金鋼と比較して,炭素鋼は,中温高圧蒸気/水サービスの性能とコストの良いバランスを提供します.

概要:
ASTM A192 は,定義された最小壁厚さを持つシームレスで低炭素鋼管を規定し,正確な寸法で製造され,厳格に試験されている (水力/NDE,平ら化,フレア,緊張,化学)熱処理された. 高圧水/蒸気を含むボイラー,スーパーヒーター,および適温で動作する類似の熱交換器のチューブのための作業用材料です.圧力の整合性によって評価される熱伝達効率とコスト効率を
