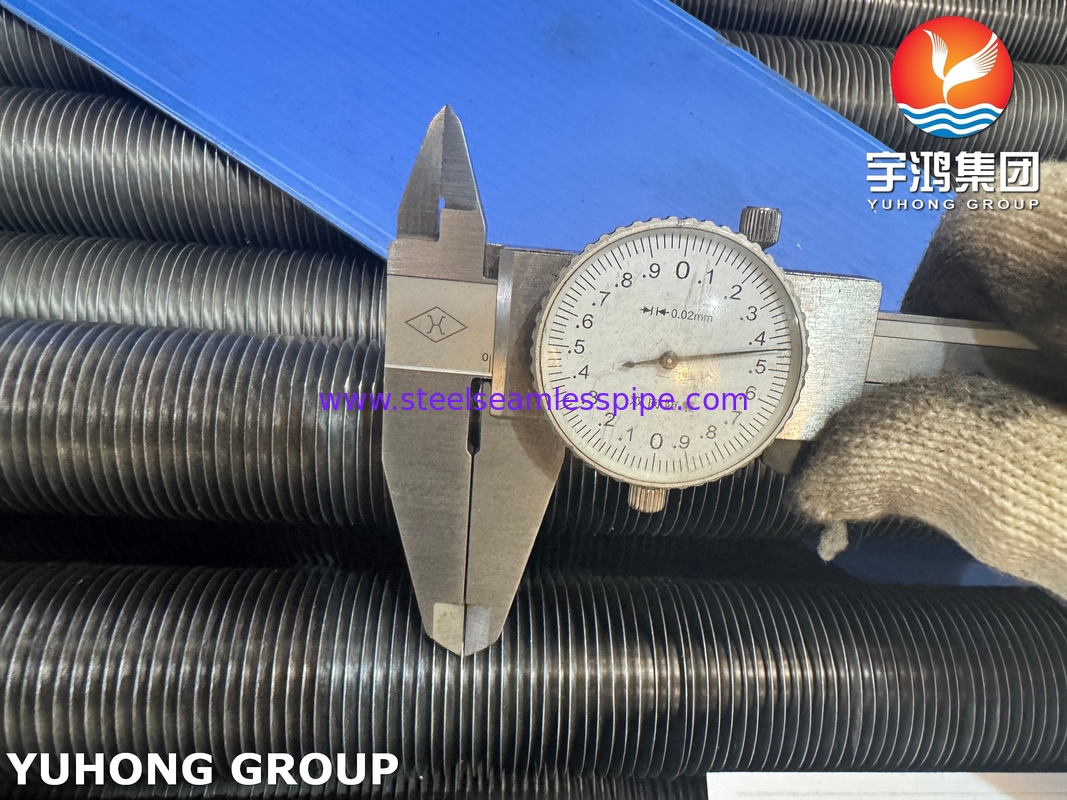

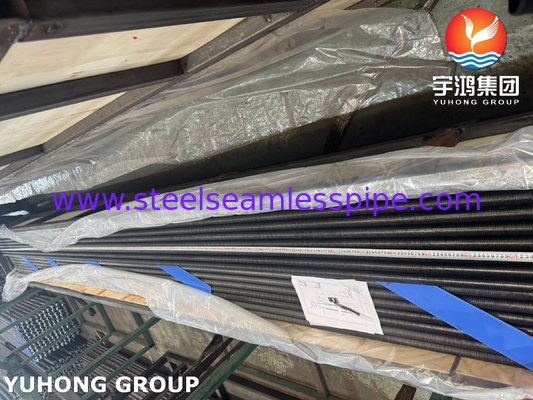

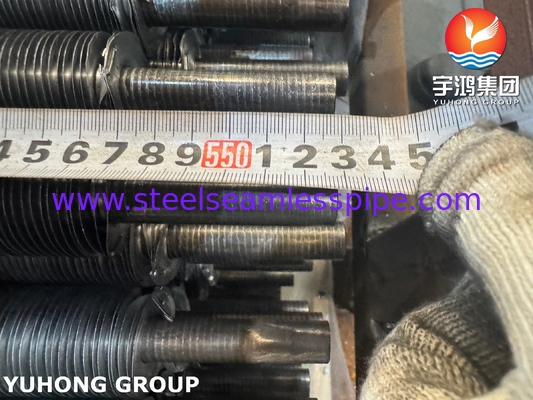

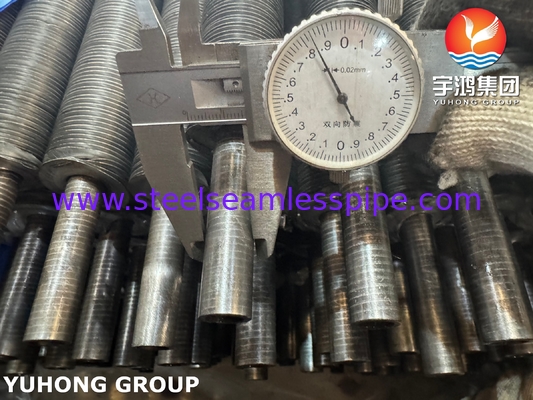

空冷熱交換器用ASME SA179 溶接L型フィンチューブ（AL1060フィン付き）

ベースチューブ ASME SA179

• タイプ:シームレスで冷たい引力で低炭素鋼管
• 主要特性:優れた熱伝導性,良質な内部耐腐蝕性 (クリーンな液体用),スムーズな内部穴 (圧力の低下を最小限に抑える),高圧能力,簡単に溶接可能.
• 典型的な用途: 主に熱交換機,ボイラー (エコノマイザー,スーパーヒーター),コンデンサー,およびチューブ側で水,蒸気,油,またはガスを含む他の圧力容器で使用されます.

SA179 ワンドフィンチューブ 主要な特性:

• 特殊な熱伝導性: ~230 W/m·K (アルミフィンの使用の主な理由,鋼よりもかなり高い).
• 耐腐蝕性:多くの環境空気/大気用途に適した保護酸化層を形成する.注意:性能は特定の環境に大きく依存する.
• 高形容性: ロープに簡単に巻き込みます.
• 軽量: 管の総重量を減らす.
• 費用対効果: 純アルミニウムは高合金製品より一般的には安価です.
• 柔らかい/強度が低い: 3003 や 5052 のような合金と比較するとこれは,操作または清掃中に物理的な損傷に少し敏感なフィンをすることができますが,ほとんどのアプリケーションに通常十分です.

SA179 ローンドフィンチューブフィン タイプ&付属品:

• "L型"フィン:巻き込み前および巻き込み中のフィンストライプの横断形を指します.ストライプは"L"プロフィールを持っています.
• "傷"プロセス:製造方法について説明する.

SA179 ロープフィンチューブ固定メカニズム

• SA179ベースチューブの外面に精密な螺旋溝が加工されています.
• "L"形にプリフォームされたAL1060ストライプが,この溝に張力下で供給されます.
• "L" (短足) の足は,チューブが回るにつれて機械的に押し付けられ,溝に閉じ込められます.
• "L"の長い足は管の表面に垂直立っていて,フィンを形成します.

SA179 ワンドフィンチューブ 主な利点:

• 強い機械的結合:巻き込み中に冷たい加工過程で,緊密でガス密度の高い干渉フィットが作られます.フィンは溝にしっかりとロックされています.
• 優れた熱伝達:フィンの足と管の溝の間の直接的かつ実質的な金属対金属接触は,低温抵抗を保証します.
• 溶剤/溶剤/粘着剤なし: 潜在的な故障点,汚染リスク,ベースチューブ特性を影響する高温プロセスを除去します.
• 耐久性: 熱循環ストレスに耐える.
• 高圧チューブに適しています. ベースチューブはシームがなく,圧力の整合性は外部のフィニングプロセスに影響を受けません.

SA179 ワンドフィンチューブ 典型的な用途:

• 空気冷却熱交換器 (ACHE): プロセス冷却 (石油・ガス,化学,発電所)
• 熱回収蒸気発電機 (HRSG): 省エネ装置.
• フィンチチューブボイラー
• デアレーター
• 乾燥オーブン&オーブン
• HVAC&Rコイル: 銅管より一般的ではありませんが,特定の産業用用途に使用されています.
• 管内の圧縮液体から外側の空気/ガスへの効率的な熱伝送を必要とするあらゆる用途.

SA179 ローンドフィンチューブ 主要事項:

• ガルバニック腐食: 炭鋼管 (SA179) とアルミフィン (AL1060) は,ガルバニックシリーズで遠く離れている.腐食性のある環境 (特に塩噴霧,沿岸,または高湿度),インターフェースで電磁腐食が発生する可能性があります保護用コーティング (例えば,ペイントのペンキ,時にはエポキシ管の内部) や注意深い環境管理がしばしば必要である.
• フィン保護:AL1060のフィンは比較的柔らかい.操作,設置,清掃 (例えば,高圧の水噴出を避けます. 羽根に垂直で,折りたたみや損傷を防ぐためです..
• 温度制限:フィンの固定が堅牢である一方で,AL1060フィンの材料自体は,鋼管と比較して低強度および低溶融点 (~650°C) を有します.アルミニウムフィニングの連続作業温度は,過度の軟化/スリップを避けるために,通常約200-250°Cに制限されます.SA179チューブは,より高い内部温度に対応できます.
