| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM B338 Gr.7 (UNS R52400) |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 35-40幾日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | お客様のご要望に応じて |
| 製品名: | シームレスで溶接されたチタンチューブ | 仕様: | ASTM B111/ ASME SB111 |
|---|---|---|---|
| 材料: | GR1 GR2 GR5 GR7 GR9 | タイプ: | シームレス/溶接 |
| od: | 6.35mm -114.3mm（1/4 "-4 1/2"） | wt: | 0.38mm -6.55mm（0.015 "-0.258"） |
| 長さ: | カスタマイズされた | アプリケーション: | 熱交換器/コンデンサー/オイル＆ガス |
| ハイライト: | ASTM B338のチタニウムの管,熱交換器 コンデンサチューブ,Gr.7 タイタン・シームレス・パイプ |
||

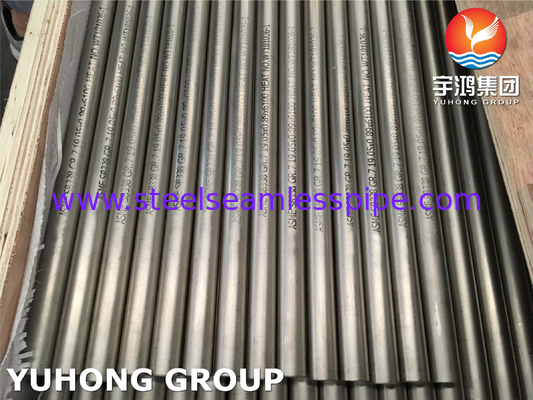

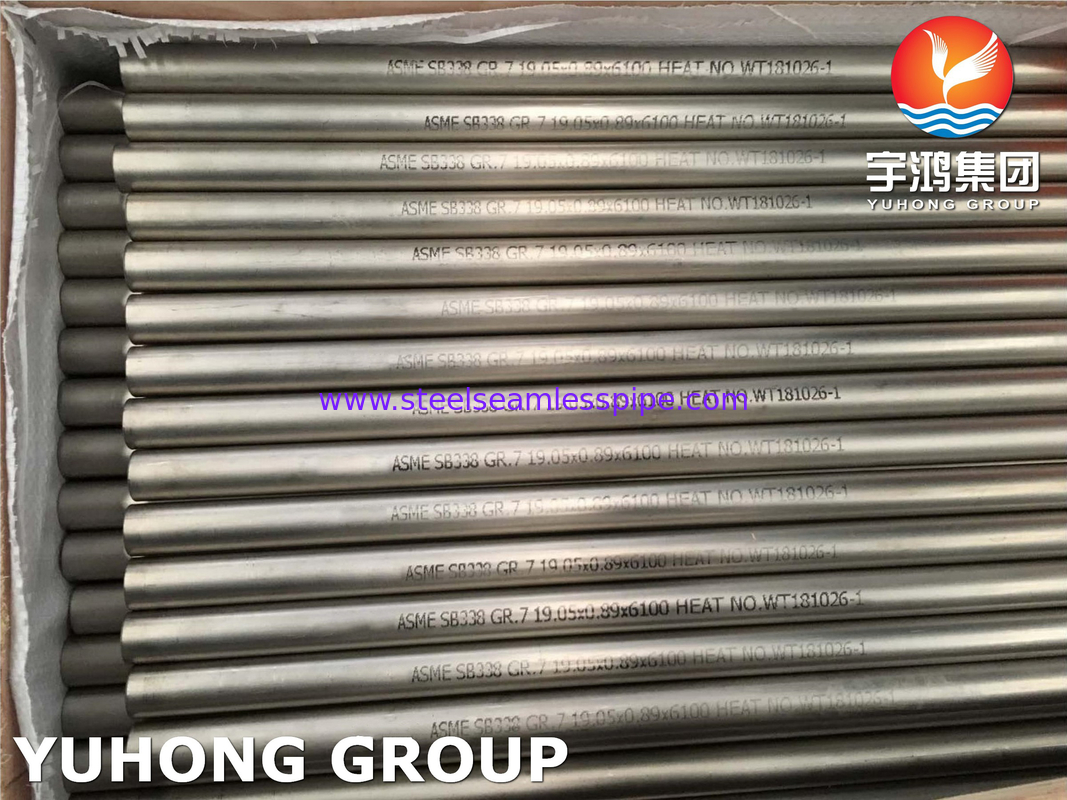

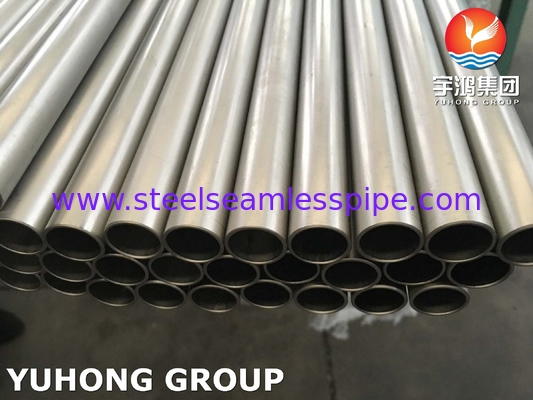

ASTM B338 Gr.7 (UNS R52400) 熱交換器およびコンデンサー用シームレスおよび溶接チタンチューブ
ASTM B338 Gr.7 (UNS R52400) シームレスおよび溶接チタンチューブは、パラジウム強化アルファチタン合金チューブであり、腐食性の高い環境の熱交換器およびコンデンサー用に特別に設計されています。これらのチューブは、市販の純チタン（グレード2）の固有の耐食性と、0.12～0.25%のパラジウム添加を組み合わせることで、還元性酸（塩酸/硫酸など）および局所腐食に対する耐性を大幅に向上させています。シームレス（冷間加工）と溶接の両方の形態で利用可能であり、275 MPa（40 ksi）の最小降伏強度と優れた熱伝導率を示し、ステンレス鋼や銅合金が早期に故障するシェル＆チューブ熱交換器、海水冷却システム、化学処理装置に最適です。
1. 化学的および機械的特性
| ASTM B338 Gr.7 化学組成（％） |
||||||
| C | Fe | Ti | H | Pd | O | N |
| ≤0.08% | ≤0.3% | BAL | ≤0.015% | 0.12-0.25% | ≤0.25% | ≤0.03% |
機械的特性
| 特性 | 標準値（焼鈍） |
| 引張強さ | ≥ 345 MPa (50 ksi) |
| 降伏強度 | ≥ 275 MPa (40 ksi) |
| 伸び | ≥ 20% (シームレスチューブの場合4D) ≥ 15% (溶接チューブの場合4D) |
| 硬度（ブリネル） | ≤ 200 HV (ビッカース) ≤ 90 HRB (ロックウェルB) |
| 曲げ試験 | マンドレル周りの曲げ後、亀裂なし |
| 水圧試験 | (指定圧力下で漏れなし) |
2. 主な利点
3. 主な用途
製油所の水素化ユニット
LNG熱交換器
パイプライン加熱システム
クロールアルカリ設備
酸洗ライン熱交換器
PTA製造ユニット
原子力発電所のコンデンサー
石炭火力発電所のFGDシステム
地熱熱交換器
脱塩プラント
沖合プラットフォーム冷却システム
海軍艦艇熱交換器
航空機エンジンオイルクーラー
ECLSS（環境制御システム）
排煙スクラバー
廃水蒸発器
有害廃棄物熱分解ユニット
| カテゴリー | Gr.7 (Ti-0.2Pd) | Gr.1 | Gr.2 | Gr.5 (Ti-6Al-4V) | Gr.9 (Ti-3Al-2.5V) |
|---|---|---|---|---|---|
| UNS番号 | R52400 | R50250 | R50400 | R56400 | R56320 |
| 主な組成 | Ti-0.2Pd合金 | 純Ti（低O） | 純Ti（標準） | Ti-6Al-4V合金 | Ti-3Al-2.5V合金 |
| 引張強さ（MPa） | 345-483 | 240-310 | 345-483 | 895-1034 | 483-620 |
| 降伏強度（MPa） | 275-380 | 170-240 | 275-380 | 828-897 | 345-550 |
| 伸び（％） | ≥20 | ≥24 | ≥20 | ≥10 | ≥15 |
| 耐食性 | HCl/H₂SO₄に最適 | 海水/弱酸に良好 | 一般的な耐食性 | 塩化物に強い（弱い溶接） | 優れた耐海水性 |
| 代表的な用途 | 強酸、原子力プラント | 化学ライニング | 脱塩、熱交換器 | 航空宇宙、圧力容器 | 船舶配管 |
