| Place of Origin: | China |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Model Number: | ASTM A350 CL.2 |
| Minimum Order Quantity: | 500KGS |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 10-90 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| 標準: | ASTM A350 LF2 | 材料: | 合金鋼 |
|---|---|---|---|
| マテリアルグレード: | LF2 | サイズ: | カスタマイズ可能 |
| タイプ: | 自己強化ノズル | 描画: | カスタマイズ可能 |
| ハイライト: | ASTM A350 LF2 低温噴嘴,自力強化圧力容器のノズル,低温システム LF2ノズル |
||

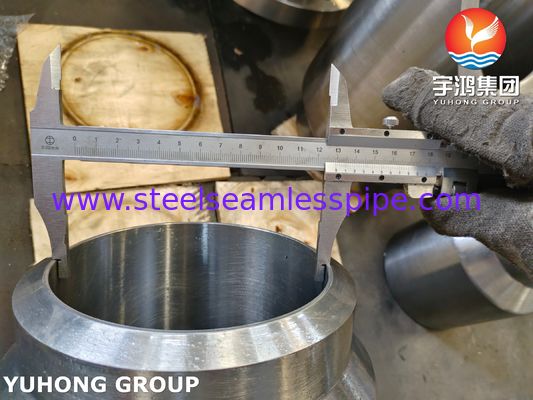

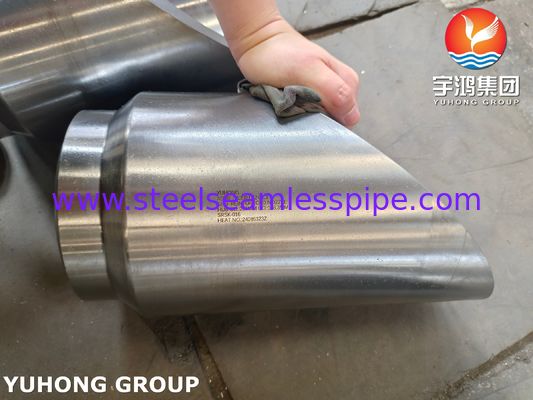

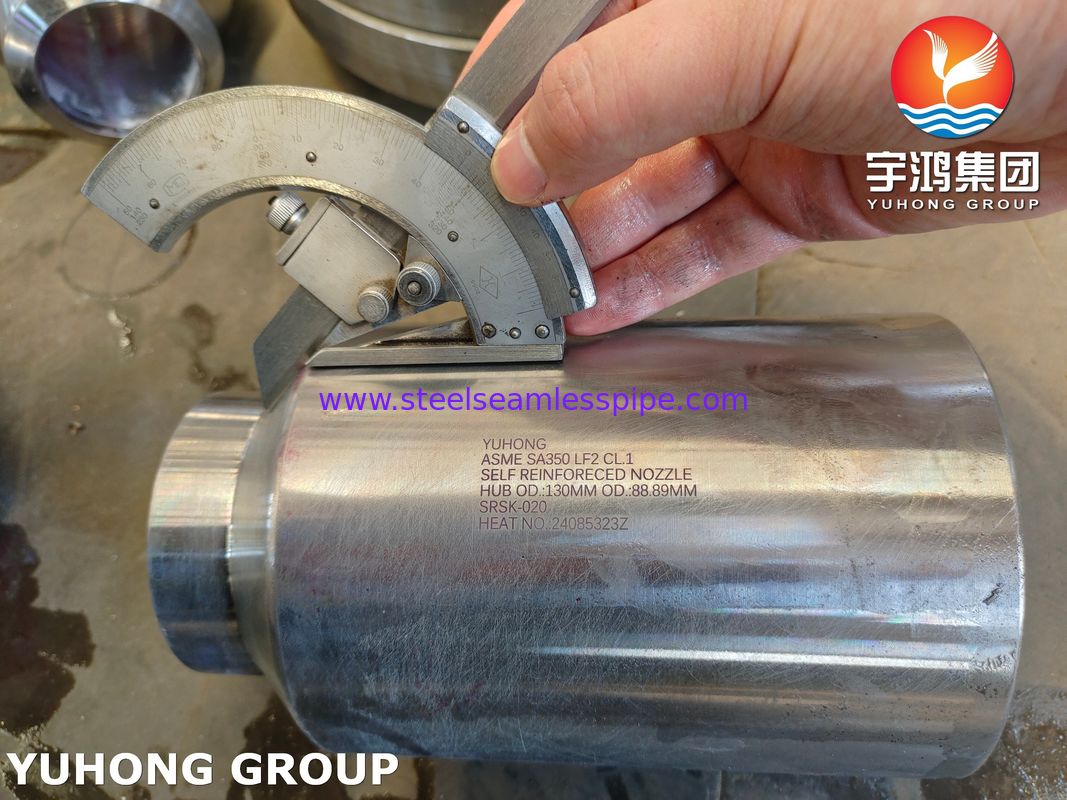

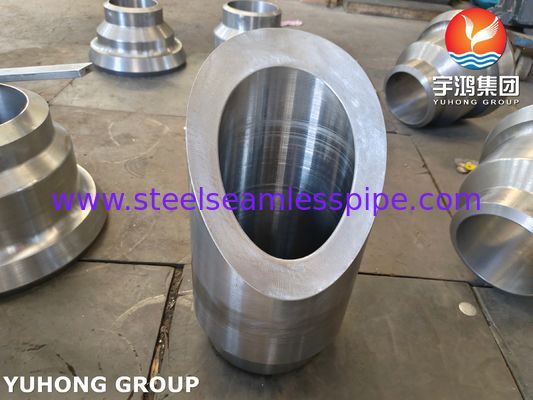

ASTM A350 LF2 鍛造自己補強ノズル（圧力容器用）
ASTM A350 LF2 は、必須のノッチ靭性試験を必要とする低温炭素鋼鍛造材です。ASTM A350 規格内の特定のグレードです。低温環境下での脆性破壊に対する優れた耐性により、フランジ、バルブ、継手などの圧力支持配管部品の製造に広く使用されています。液化天然ガス（LNG）や石油化学コールドゾーンなど、低温または高靭性が必要な用途に特に適しています。
ASTM A350 LF2 自己補強ノズルは、-46℃の衝撃靭性を持つ LF2 グレードの鍛鋼で作られたノズルです。本質的に肉厚が厚く、開口部補強に関する ASME 仕様を満たしており、外部補強リングは不要です。この設計は、高い低温靭性と構造的な単純さが求められる用途に特に適しています。設計と製造は、ASME BPVC 仕様に厳密に準拠する必要があります。
| 元素 | 組成、wt% グレード | ||||||
| LF1 | LF2 | LF3 | LF5 | LF6 | LF9 | LF787 | |
| 炭素 最大 | 0.30 | 0.30 | 0.20 | 0.30 | 0.22 | 0.20 | 0.07 |
| マンガン | 0.60-1.35 | 0.60-1.35 | 0.90 最大 | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| リン 最大 | 0.035 | 0.035 | 0.035 | 0.035 | 0.025 | 0.035 | 0.025 |
| 硫黄 最大 | 0.040 | 0.040 | 0.040 | 0.040 | 0.025 | 0.040 | 0.025 |
| ケイ素(a) | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ... | 0.40 最大 |
| ニッケル | 0.40 最大(b) | 0.40 最大(b) | 3.30-3.70 最大 | 1.00-2.00 最大 | 0.40 最大(b) | 1.60-2.24 | 0.70-1.00 |
| クロム | 0.30 最大(b)(c) | 0.30 最大(b)(c) | 0.30 最大(c) | 0.30 最大(c) | 0.30 最大(b)(c) | 0.30 最大(c) | 0.60-0.90 |
| モリブデン | 0.12 最大(b)(c) | 0.12 最大(b)(c) | 0.12 最大(c) | 0.12 最大(c) | 0.12 最大(b)(c) | 0.12 最大(c) | 0.15-0.25 |
| 銅 | 0.40 最大(b) | 0.40 最大(b) | 0.40 最大 | 0.40 最大 | 0.40 最大(b) | 0.75-1.25 | 1.00-1.30 |
| ニオブ(e) | 0.02 最大(d) | 0.02 最大(d) | 0.02 最大 | 0.02 最大 | 0.02 最大 | 0.02 最大 | -0.02 最小 |
| バナジウム | 0.08 最大 | 0.08 最大 | 0.03 最大 | 0.03 最大 | 0.04-0.11 | 0.03 最大 | 0.03 最大 |
| 窒素 | ... | ... | ... | ... | 0.01-0.030 | ... | ... |
| グレード クラス |
引張 強度 |
降伏 強度 最小 |
伸び 最小 |
硬度 最大 |
||
| ksi | MPa | ksi | MPa | % | HBW | |
| LF1 CL1 |
60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 |
70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF2 CL2 |
70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF3 CL2 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF5 CL1 |
60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL2 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF6 CL1 |
66-91 | 455-630 | 52 | 360 | 22 | 197 |
| LF6 CL2 |
75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 |
75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| LF787 CL2 |
65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 |
75-95 | 515-655 | 65 | 450 | 20 | 197 |
| 10x10 mm 試験片のシャルピーVノッチエネルギー要件 | ||||
| グレード クラス |
A | B | ||
| ft·lbf | J | ft·lbf | J | |
| LF1 LF9 |
13 | 18 | 10 | 14 |
| LF2 CL1 |
15 | 20 | 12 | 16 |
| LF3 CL1 |
15 | 20 | 12 | 16 |
| LF5 CL1 CL2 |
15 | 20 | 12 | 16 |
| LF787 CL2 CL3 |
15 | 20 | 12 | 16 |
| LF6 CL1 |
15 | 20 | 12 | 16 |
| LF2 CL2 |
20 | 27 | 15 | 20 |
| LF3 CL2 |
20 | 27 | 15 | 20 |
| LF6 CL2 CL3 |
20 | 27 | 15 | 20 |
| 材料 | パイプ | 継手 | フランジ | バルブ | ボルトとナット |
| 炭素鋼 | A106 Gr A | A234 Gr WPA | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2H |
| A106 Gr B | A234 Gr WPB | A105 | A216 Gr WCB | ||
| A106 Gr C | A234 Gr WPC | A105 | A216 Gr WCB | ||
| 炭素鋼 合金 高温 |
A335 Gr P1 | A234 Gr WP1 | A182 Gr F1 | A217 Gr WC1 | A193 Gr B7 A194 Gr 2H |
| A335 Gr P11 | A234 Gr WP11 | A182 Gr F11 | A217 Gr WC6 | ||
| A335 Gr P12 | A234 Gr WP12 | A182 Gr F12 | A217 Gr WC6 | ||
| A335 Gr P22 | A234 Gr WP22 | A182 Gr F22 | A217 Gr WC9 | ||
| A335 Gr P5 | A234 Gr WP5 | A182 Gr F5 | A217 Gr C5 | ||
| A335 Gr P9 | A234 Gr WP9 | A182 Gr F9 | A217 Gr C12 | ||
| 炭素鋼 合金 低温 |
A333 Gr 6 | A420 Gr WPL6 | A350 Gr LF2 | A352 Gr LCB | A320 Gr L7 A194 Gr 7 |
| A333 Gr 3 | A420 Gr WPL3 | A350 Gr LF3 | A352 Gr LC3 | ||
| オーステナイト系 ステンレス 鋼 |
A312 Gr TP304 | A403 Gr WP304 | A182 Gr F304 | A182 Gr F304 | A193 Gr B8 A194 Gr 8 |
| A312 Gr TP316 | A403 Gr WP316 | A182 Gr F316 | A182 Gr F316 | ||
| A312 Gr TP321 | A403 Gr WP321 | A182 Gr F321 | A182 Gr F321 | ||
| A312 Gr TP347 | A403 Gr WP347 | A182 Gr F347 | A182 Gr F347 | ||
用途
極低温圧力容器およびシステム
液化天然ガス（LNG）施設：貯蔵タンク、気化器、極低温ポンプへの接続。
石油化学極低温プラント：エチレン/プロピレン分離器、極低温貯蔵タンク、冷凍ユニット。
空気分離装置（ASU）：液体酸素/液体窒素貯蔵タンクおよびパイプラインインターフェース。
過酷な環境圧力パイプライン
北極および寒冷地における石油およびガスパイプラインの分岐接続。
冷媒（例：アンモニア、CO₂）循環システムのバルブおよび計器インターフェース。
高クリーン度および腐食に弱いシステム
製薬/バイオリアクターおよび食品加工タンクの無菌接続。
海水冷却システム（LF2 は防食コーティングが必要です）。
