| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | ASTM A254 BHG2バンディチューブ |
| 最小注文数量: | 1000kgs |
|---|---|
| パッケージの詳細: | 木製ケース,織物袋 |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| 製品名: | バンディチューブ | 標準: | ASTM A254、ASME SA254 |
|---|---|---|---|
| 材料: | BHG2 | 厚さ: | 0.02インチから0.04インチ |
| od: | 0.187インチから0.5インチ | 表面: | 銅コーティング |
| プロセス: | コールドローリング | タイプ: | ERW |
| 終わり: | 平面端 / 斜面端 | 応用: | 車両部品、冷蔵庫、ブレーキライン、燃料ライン、自動ギアボックスリターンラインなど |
| ハイライト: | ASTM A254 BHG2バンディチューブ,銅ろう付け鋼管計装用チューブ,銅合金 バンディ管 |
||
ASTM A254銅合金鋼管 BHG2 バンディチューブ
バンディ管は 普通の鋼管ではなく 独特の製造プロセスによって 特徴づけられていて 独特の二重壁で銅製 溶接 構造 に よっ て,比類なき 耐久 性 を 備える疲労耐性,漏れ防止の整合性により 自動車の最も重要な水力管と燃料管の 議論の余地のない第一選択となります
ストライプの準備:低炭素鋼のストライプ (通常ASTM A254グレード2) は,まず銅層で覆う.
ダブルロール:この銅で覆われたストリップは,連続したロールを通り抜けて,縫い目のない二面管を形成します.ストリップは,横軸の周りを2回巻き,緊張感を横接した縫い目
銅溶接:管は,制御された大気 (水素-窒素混合物) を含む連続炉を通過させ,熱は,溶接時に銅コーティングを溶かす.これは溶接補填金属として作用する.毛細血管 の 作用 に よっ て 溶けた 銅 が 縫い目 の 全長 に 引き寄せ られ ます固い,均質で漏れ防止の金属結合を作り出します
サイズと切断:溶接管は冷却され,正確な最終寸法 (OD,壁厚さ) を達成するために模具を通して引き出され,長さに切られます.

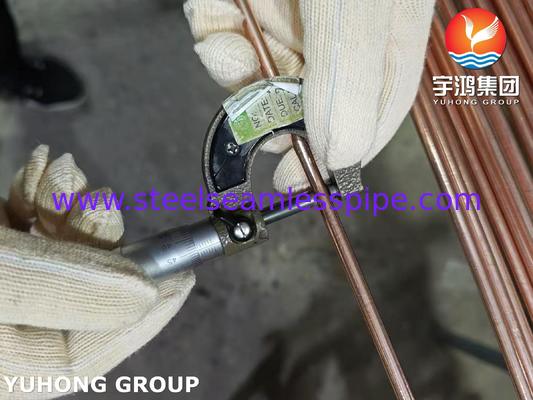

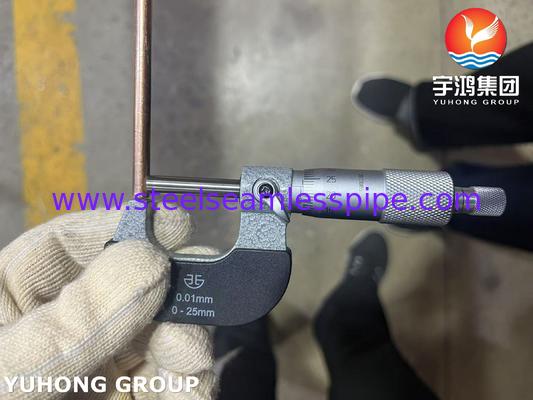

寸法 の 正確さ
| 過剰摂取 | 許容性 | 壁の厚さ | 許容性 |
| <4.76 | ±005 | 0.5 | ±007 |
| 4.76-8 | ±008 | 0.5-0 だった7 | ±008 |
| 8から12まで7 | ±010 | 0.7-1 | ±009 |
| >127 | ±012 | 1 - 1 やってくれ3 | ±01 |
*カスタムサイズ"冷却と焼却の1つまたは複数のプロセスを組み合わせることで,バンディチューブは,特別なアプリケーションの要求を満たすために,多くの他のサイズで作ることができます.
一般的なサイズと許容度
| 外径 (φ) |
直径 容量 (mm) |
壁の厚さ (mm) | 壁厚さの許容量 (mm) | 圧力耐性 (MPa) | 爆発圧 (MPa) |
| 4.76 ((3/16 ") | ±005 | 0.7 | +0.05/-0 だった08 | 41.2 | 110 |
| 6 | ±008 | ±008 | 32.7 | 85 | |
| 6.35 ((1/4 ") | ±008 | ±008 | 30.9 | 78 | |
| 8 ((5/16 ") | ±01 | ±008 | 24.5 | 67.5 | |
| 9.52 (((3/8 ") | ±01 | ±008 | 20.6 | 57 | |
| 10 | ±01 | ±008 | 19.6 | 55 | |
| 12 | ±01 | ±008 | 16.3 | 32 | |
| 10 | ±01 | 1 | ±008 | 28 | 65 |
| 12 | ±01 | ±008 | 23.3 | 56 |
代替管材との比較
| 特徴 | ASTM A254 BHG2 バンディチューブ | SAE J525 単壁鋼管 | ナイロン/プラスチック管 |
|---|---|---|---|
| 建設 | 二重壁で,銅製の溶接 | 単壁で,溶接またはシームなし | 単壁で,外押し |
| 強さ | 壁の厚さで非常に高い | 良いけど,同じ圧力で 厚い壁が必要よ | 低度から中等程度 |
| 体重 | 低い | 高さ (等価強度) | 非常に低い |
| 疲労 に 抵抗 する | すごい | 良かった | 裂けやすい |
| 漏れ防止 | 優れた (金属結合) | 良さ (溶接障害の可能性) | 良さ (損傷がない場合) |
| 主要用途 | 重要な安全システム (ブレーキ,燃料) | 欠陥のある流体線 (例えば,換気管) |
申請
1自動車・輸送 (最大の用途)
2冷蔵庫とエアコン
3熱交換機
4エア・スペース・航空
5工業用
6水力制御システム
7計器管
