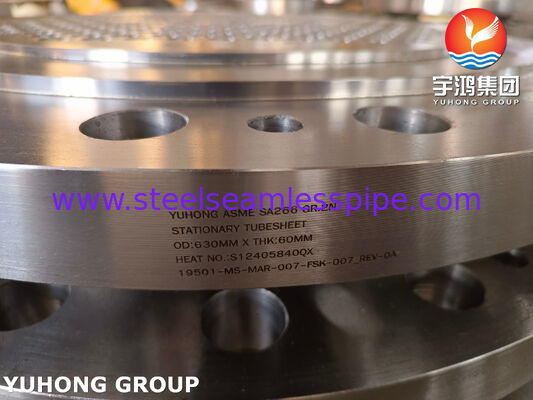

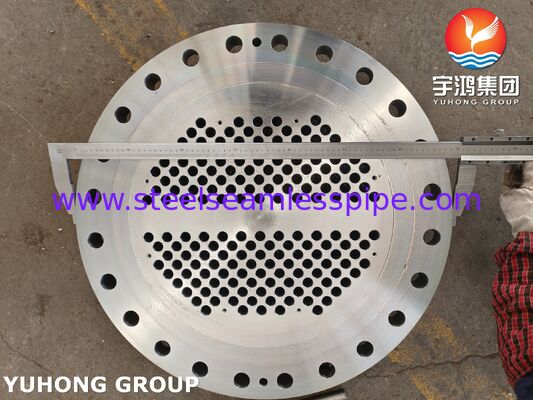

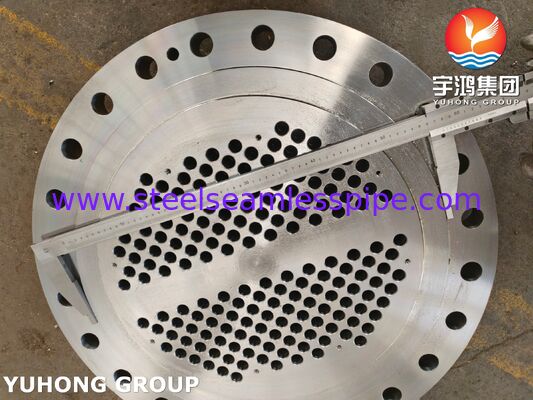

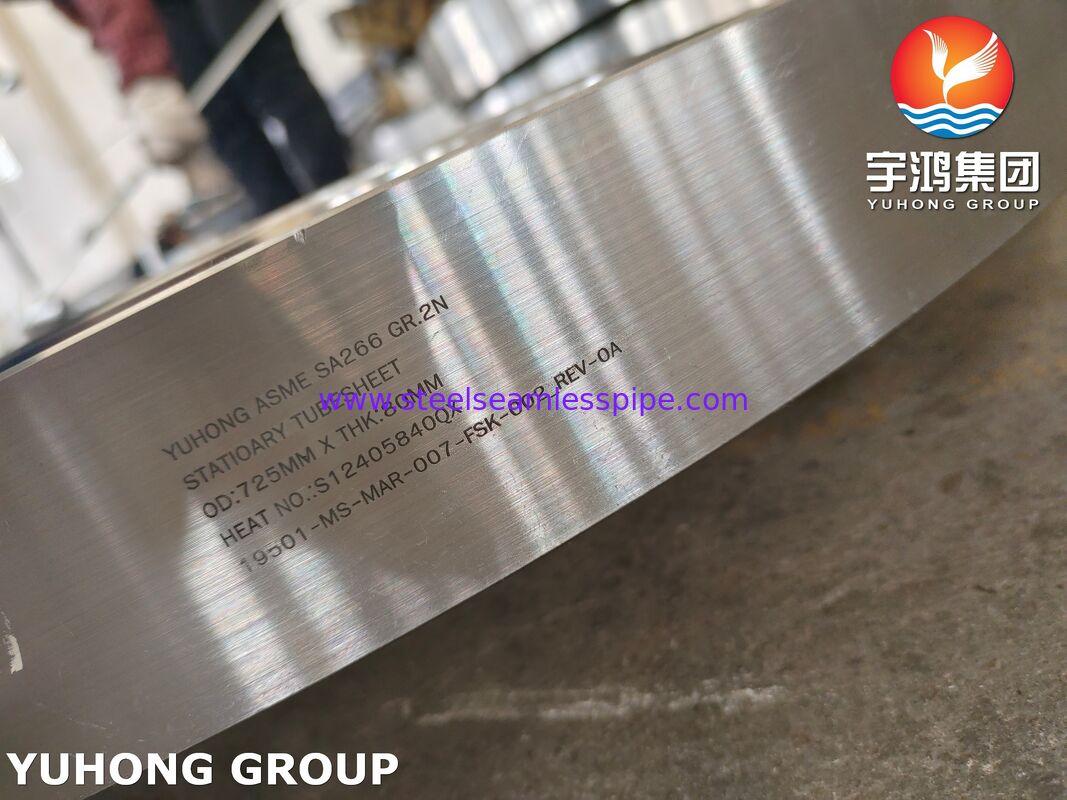

標準化ASME SA266 Gr.2N 熱交換器用炭素鋼固定管シート

ASME SA266 Gr.2N 炭素鋼固定管板（熱交換器用）

製品概要
この固定管板は、ASME SA266 グレード 2N（正規化）炭素鋼から製造されており、高圧・高温熱交換器での優れた性能を発揮するように設計されたプレミアムプレート材です。正規化熱処理により、結晶構造が微細化され、標準グレードと比較して機械的特性が向上し、寸法安定性が向上します。これにより、理想的で費用対効果の高い選択肢となり、発電、石油精製、石油化学プラントなど、強度と信頼性が重要であり、腐食が主な懸念事項ではない要求の厳しい用途に最適です。

主な特徴と利点

• 正規化による優れた強度: “N” の指定は、プレートが正規化処理を受けていることを示しています。このプロセスにより、引張強度と降伏強度が高く, 厚さ方向の特性が向上し、管板が変形することなく大きな圧力差と熱応力に耐えることができます。

• 高圧設計に最適化: SA-266 Gr.2N は、圧力容器のASME セクション VIII、ディビジョン 1の厳しい材料要件を満たしています。その信頼性の高い機械的特性により、シェル側とチューブ側の圧力が高い熱交換器の安全で効率的な設計が可能になります。

• 優れた被削性と溶接性: 強度が増加しているにもかかわらず、正規化炭素鋼は優れた加工特性を維持しています。これにより、複雑なチューブパターンの精密な穴あけや、パスパーティショングルーブのクリーンな機械加工が可能になり、チューブとバッフルに完璧にフィットします。また、炭素鋼シェルやチャンネルへの溶接も容易です。

• 非腐食性サービスでの実績のある信頼性: 高圧給水、蒸気、炭化水素、その他の非腐食性媒体などのサービスでは、Gr.2N は比類のない信頼性と長寿命を提供し、性能とライフサイクルコストの優れたバランスを提供します。

• 完全な材料トレーサビリティと認証: 各管板には、ミルテストレポート（MTR）が付属しており、化学分析、機械的特性試験、正規化熱処理記録など、ASME SA266 Gr.2N への準拠を証明しています。

一般的な用途

• 発電: 高圧給水加熱器、コンデンサー。

• 石油・ガス精製: 原油熱交換器、ハイドロクラッカーフィード/エフェクト熱交換器（シェル側）。

• 石油化学: さまざまなプロセスガスおよび液体クーラー/ヒーター。

• 工業用ボイラー: 関連する熱回収装置。

技術仕様（概要）

• 材料規格: ASME SA266 / ASTM A266、グレード 2、正規化（Gr. 2N）。

• 主な機械的特性（標準）:

  • 引張強度：415-585 MPa（60-85 ksi）

  • 降伏強度：最小 240 MPa（35 ksi）

• 製造プロセス: 完全キルド鋼、正規化熱処理。

• 機械加工: お客様から提供された TEMA レイアウト図面に従って精密機械加工（穴あけ、フェーシング、溝加工を含む）。

• 主な認証: 認証ミルテストレポート（MTR）を提供。

当社の SA266 Gr.2N 管板を選ぶ理由
当社は、認証された原材料をミッションクリティカルなコンポーネントに変換することに特化しています。当社の機械加工技術により、正確な公差と表面仕上げが保証され、管板が熱交換器にシームレスに統合され、長年の信頼性の高い運転のための堅牢で漏れのない基盤を提供します。
