| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | 押し出しフィンチューブ |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | EN 10217-7 1.4301 (SS 304) | フィンの材質: | アルミ1060/1100 |
|---|---|---|---|
| フィニング工程: | 冷間押出 / バイメタル | 最大動作温度: | 最高 300°C (572°F) |
| 試験と検査: | ECT（渦電流検査）、ハイドロテスト | 主なアプリケーション: | 空気冷却器、熱交換器 |
| ハイライト: | EN 10217-7 ステンレス鋼フィンチューブ,1.4301 アルミニウム押出フィンチューブ,保証付きステンレス鋼フィンチューブ |
||

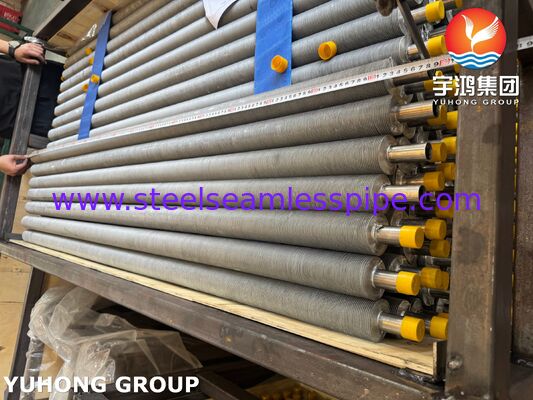

製品概要 当社の押出バイメタルフィンチューブは、熱伝達技術の頂点です。EN 10217-7 1.4301（ステンレス鋼304）コアチューブの優れた耐食性と、アルミニウム（AL）外側フィンの卓越した熱伝導率を組み合わせたこれらのチューブは、要求の厳しい産業環境向けに設計されています。シームレスな押出プロセスにより、完璧な機械的結合が保証され、熱交換器、空冷器、コンデンサーで長期間の性能を発揮します。
当社のバイメタルフィンチューブの卓越した耐久性は、高度な冷間押出製造プロセスから生まれています。
厳格な国際エンジニアリング基準を満たすために、原材料を厳密に管理しています。以下に、コアチューブとフィン材の化学組成を示します。
表1：ベースチューブ材料 - EN 10217-7 1.4301（X5CrNi18-10）
| 元素 | 炭素（C） | ケイ素（Si） | マンガン（Mn） | リン（P） | 硫黄（S） | クロム（Cr） | ニッケル（Ni） |
|---|---|---|---|---|---|---|---|
| 最大/範囲（%） | ≤ 0.07 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.015 | 17.50 - 19.50 | 8.00 - 10.50 |
表2：フィン材料 - アルミニウム（グレード1060/1100）
| 元素 | アルミニウム（Al） | 銅（Cu） | 鉄（Fe） | ケイ素（Si） | 亜鉛（Zn） |
|---|---|---|---|---|---|
| 含有量（%） | ≥ 99.60 | ≤ 0.05 | ≤ 0.35 | ≤ 0.25 | ≤ 0.05 |

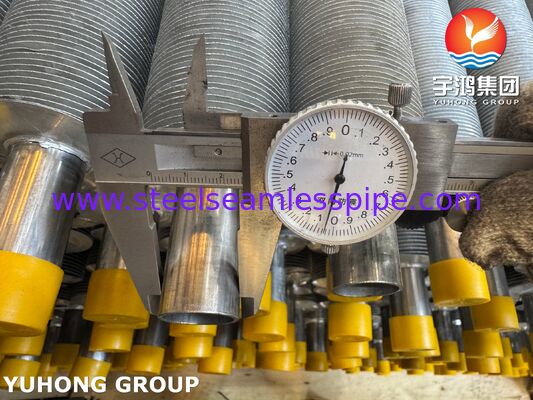

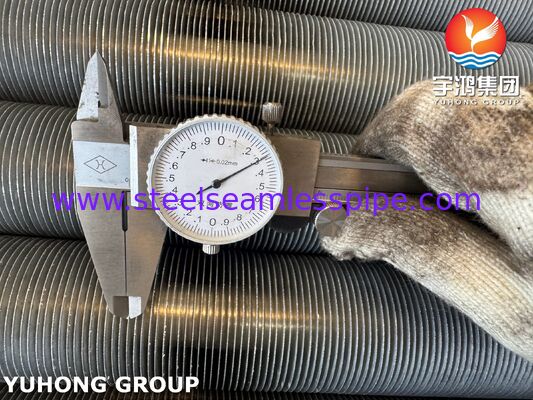

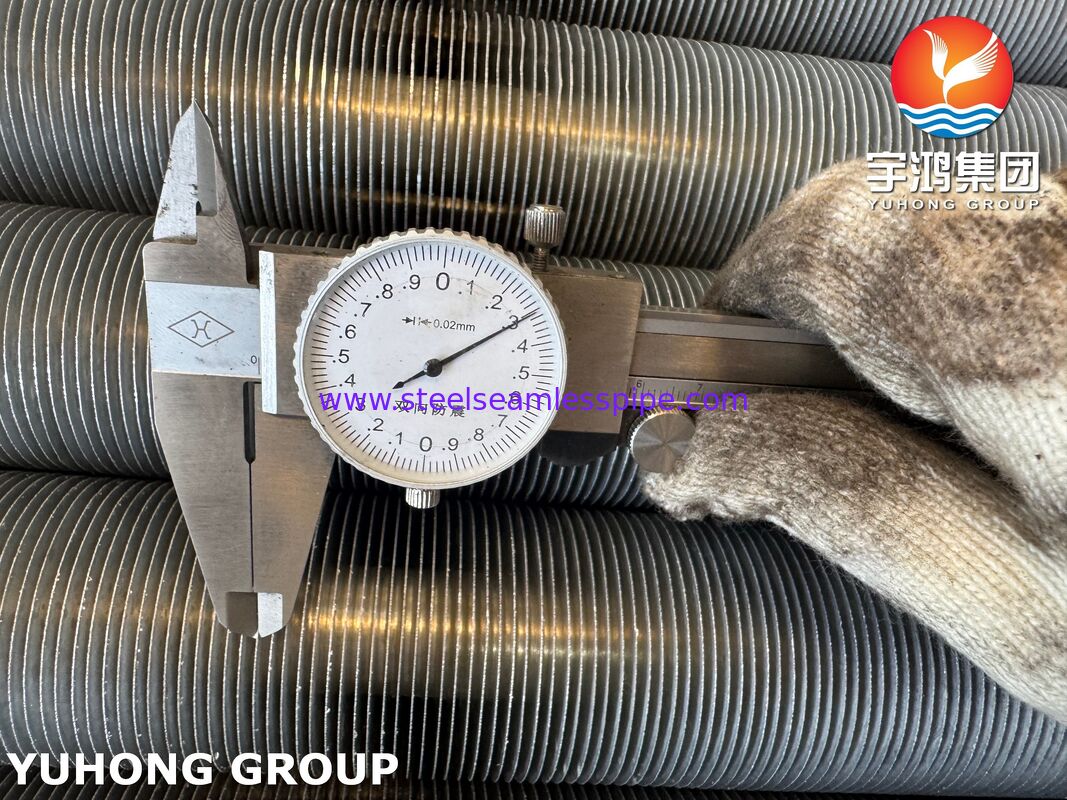

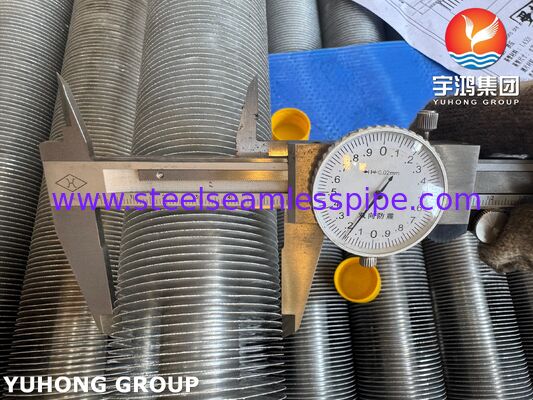

熱交換器の組み立てにおいて精度は非常に重要です。当社は、完璧なフィット感を保証するために、厳密に管理された公差で高度にカスタマイズ可能な寸法を提供しています。
| パラメータ | 標準範囲 | 製造公差 |
|---|---|---|
| ベースチューブ外径（OD） | 15.88 mm ～ 50.8 mm | ± 0.15 mm |
| ベースチューブ肉厚 | 1.5 mm ～ 4.0 mm | ± 10% |
| フィン外径 | 25.0 mm ～ 76.0 mm | ± 0.50 mm |
| フィン高さ | 7.0 mm ～ 17.0 mm | ± 0.30 mm |
| フィン厚さ | 0.2 mm ～ 0.4 mm | ± 0.05 mm |
| フィンピッチ（1インチあたりのフィン数） | 5 FPI ～ 11 FPI | ± 2% |
| 非フィン端長 | お客様のご要望に応じて | ± 2.0 mm |
| 最大チューブ長 | 最大 15,000 mm | + 5.0 mm / - 0 mm |
プレミアムな素材の組み合わせにより、これらのフィンチューブはさまざまな産業のエンジニアリング会社によって広く指定されています。
熱伝達ソリューションの製造において10年以上の経験を持つ当社は、単なるサプライヤーではなく、お客様の技術パートナーです。
