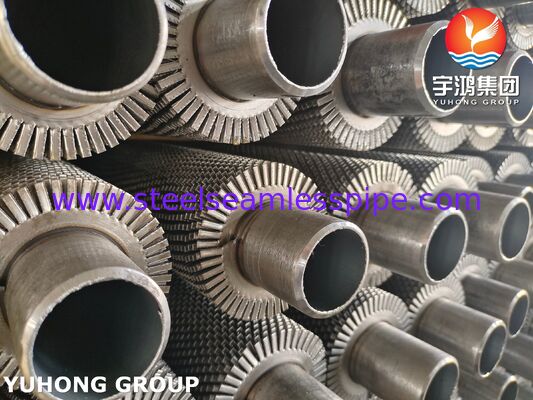

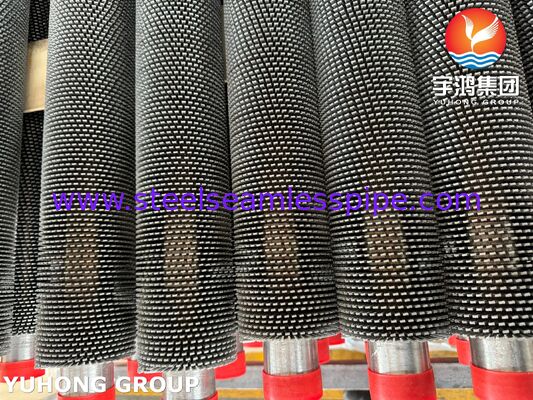

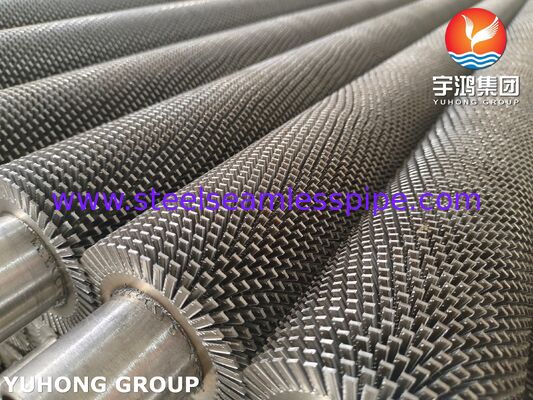

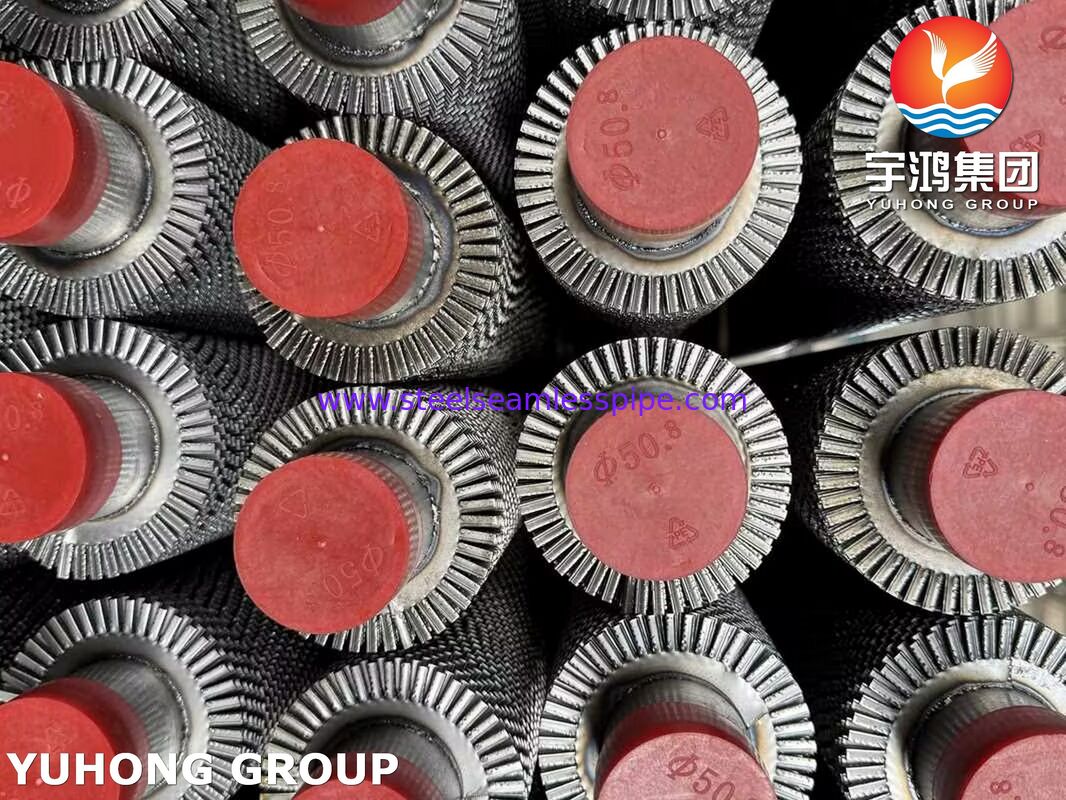

HRSGハーモニック、過熱器、節炭器、蒸発器用セレーテッドフィンチューブ

熱回復蒸気発電機 (HRSG) の重要な高効率の部品であり,エコノマイザー,蒸発機,発電所のスーパーヒーターこれらのチューブは,しばしば高周波でセグメンテッドフィンで溶接され,設備の総サイズを削減し,ガス側熱伝達を向上させ,高温の煙草ガスを効率的に管理します.

ユホンググループは,歯ぎしりした翼管の製造に特化しており,中東,南米,アフリカ,ヨーロッパ,その他の地域での市場を長年供給してきました. さらに,ハープの組み立てサービスを提供できます設置ガイドラインも提供します

• エコノマイザー (予熱機):低温 の 熱 を 用い て 供給 水 を 予熱 する 低温 流域 の 低温 流域 に 位置 し て いる この 管 は,煙気 から の 熱 吸収 を 最適 に する ため に 細紋 の 羽根 を 用いる こと が よく あり ます.
• 蒸発機:この管は,予熱水を飽和蒸気に変換し,高熱伝導性が要求されるHRSGの"水壁"または床に頻繁に使用されます.
• スーパーヒーター:この管は最も熱いガス流に配置され 飽和蒸気の温度を飽和点以上に上げ 高温ガスを処理するには 耐久性のある材料が必要です熱を効率的に分けるのに役立つ.

• 材料:カーボン鋼,合金鋼,または不?? 鋼から作られ,厳しい高温,高圧環境に耐える.
• デザイン:断面型 (断面型とも呼ばれ) の設計により,煙草ガスの境界層を分解し,固体フィニックスと比較して熱伝達係数を高めます.
• 製造:高周波電気抵抗溶接により,フィンをベースチューブに結合させ,安全な金属結合と信頼性の高い熱性能を保証する.
• ハープス巡査長これらの管は,通常垂直または水平モジュール (ハープ) に配置され,クロスオーバーパイピングのヘッダーで接続されます.

歯ぎしりしたフィンのチューブを正確に報じられるためには,基礎管の仕様 (OD,壁厚さ,材料,総長さ),フィンの仕様 (高さ,厚さ,密度,材料) と総量基本的技術的な詳細には,切断パターン,必要な平面端長さ,および関連する設計基準が含まれます.

• ベースチューブの仕様:外径 (OD) と壁厚さ (WT) (例えば25.4mm OD x 2.77mm WTまたは1' OD x 12 BWG)
• 管材:グレード (例えば,SA106 Gr.B,ステンレス鋼 TP304H,合金鋼 T11/T22)
• 管の長さ全長と平らな端の特異長
• フィン寸法:フィンの高さ (例えば15.88mm),厚さ (例えば1.0mm),種類
• フィン密度:"インチ" (FPI) か"ピッチ" (例えば,6mm) 単位でのフィン.
• 切断パターン:断片数または切断幅
• フィン素材:炭素鋼 ステンレス鋼 合金鋼
• 量:管の総数または全長 (メートル/フィート)
• 適用される基準:例えば,ASME,EN,またはGB規格.
