| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| モデル番号: | 埋め込まれたフィンチューブ |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | ASTM A179 / ASME SA179 シームレス炭素鋼 | フィンの材質: | アルミ1060 / アルミ1100 |
|---|---|---|---|
| フィンの高さ: | 9.5 mm (3/8 インチ) ～ 15.88 mm (5/8 インチ) | 最大動作温度: | 400°C (750°F) |
| 応用: | 空冷熱交換器 (ACHE)、ラジエーター | ||
| ハイライト: | パーソナライズされたG型フィンチューブ,A179炭素鋼のひれ付き管,Al1060 フィンの埋め込みチューブ |
||

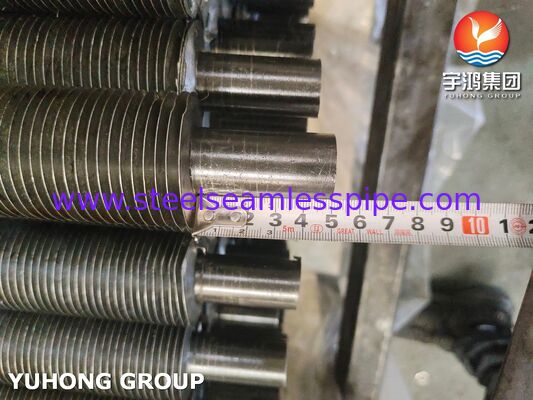

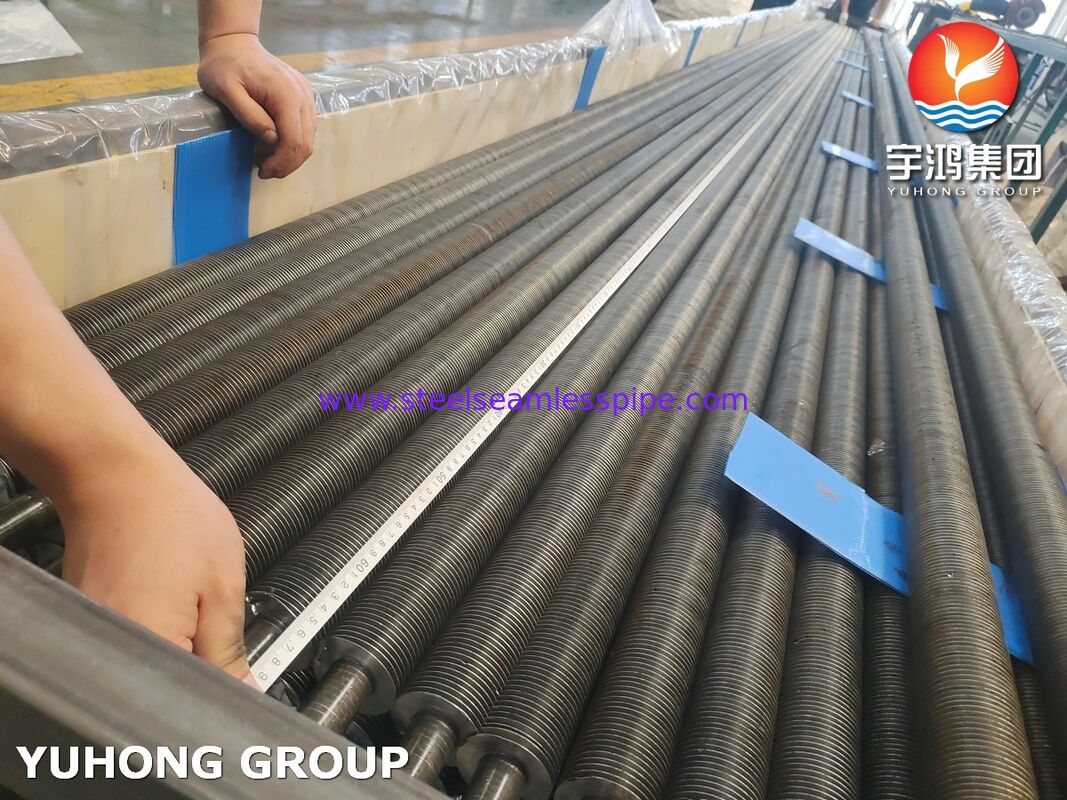

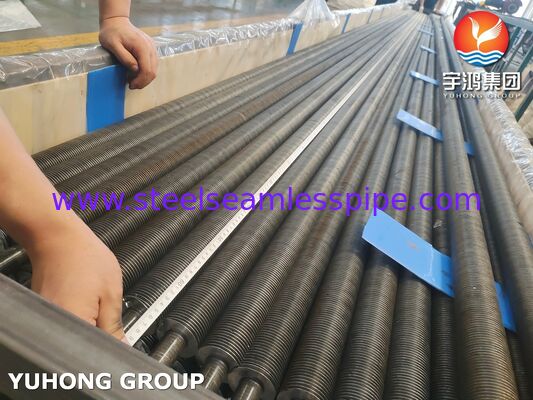

当社の埋め込み型 G タイプ フィン付きチューブ (G フィンまたは溝付きフィン付きチューブとも呼ばれる) は、要求の厳しい産業用途において優れた熱伝達効率を実現します。これらのチューブは、シームレスな ASTM A179 低炭素鋼ベース チューブを特徴とし、チューブ表面の精密に加工された螺旋溝に機械的に埋め込まれたアルミニウム フィンを備えています。
この堅牢な機械的結合により、優れた熱接触、高温耐性 (最大約 350 ～ 400 °C)、および熱サイクルや振動下での長期耐久性が保証されます。メーカーやエンジニアは、空冷熱交換器、凝縮器、その他の熱回収システム用にこれらのチューブを広く選択しています。
ベースチューブ材質: ASTM A179 / ASME SA179 シームレス冷間引抜低炭素鋼管。優れた成形性、溶接性、熱伝導性により、熱交換器や凝縮器に最適です。
フィンの材質: 高純度アルミニウム (通常は合金 1060 または 1100)。優れた熱伝導率、軽量特性、大気環境での耐食性を考慮して選択されています。
| 要素 | 構成 （％） |
|---|---|
| カーボン(C) | 0.06～0.18 |
| マンガン(Mn) | 0.27～0.63 |
| リン(P) | ≤ 0.035 |
| 硫黄(S) | ≤ 0.035 |
| シリコン（Si） | ≤ 0.25 (通常) |
| 要素 | 構成 （％） |
|---|---|
| アルミニウム(Al) | ≥ 99.60 |
| 銅(Cu) | ≤ 0.05 |
| 鉄(Fe) | ≤ 0.35 |
| シリコン（Si） | ≤ 0.25 |
| その他（それぞれ） | ≤ 0.03 |
G タイプの埋め込み設計により、強力で永久的な機械的結合が形成されます。
ベースチューブ: シームレスな A179 炭素鋼チューブは、耐圧性と構造的完全性を提供します。
このプロセスにより、高温、振動、または熱膨張下でもフィンがしっかりと固定された状態が保証され、信頼性の点でラップフィンまたは L タイプフィンを上回ります。
一般的な仕様 (カスタムサイズも利用可能):
| パラメータ | 範囲 |
|---|---|
| ベースチューブ外径 | 15.88 mm ～ 50.8 mm (通常は 19 ～ 38.1 mm) |
| ベースチューブの肉厚 | 1.0 – 3.0 mm (多くの用途では最小 ~2.11 mm / 14 BWG) |

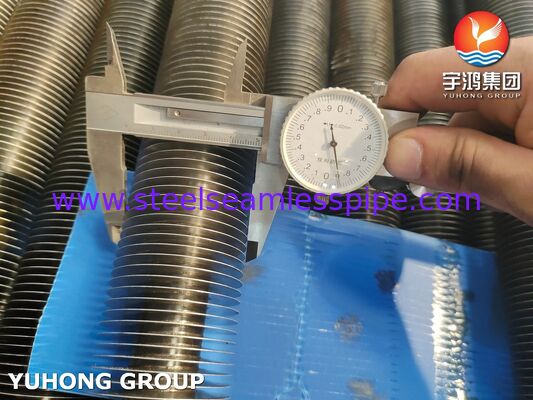

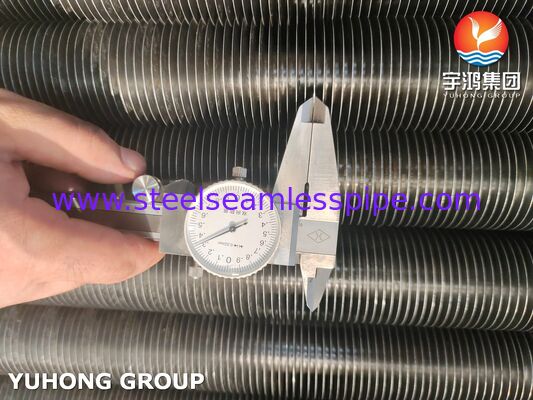

| フィンの高さ | 6.35 ～ 25.4 mm (一般的には 9.5 ～ 16 mm) |
| フィンの厚さ | ~0.3 – 0.5 mm (通常は 0.4 mm) |
| フィンピッチ(FPI) | 1 インチあたり 5 ～ 13 のフィン (通常は 8 ～ 11 FPI) |
| フィンチューブ外径（フィン上） | 高さに応じて最大 ~57 ～ 70 mm |
| チューブの長さ | 最大 18,500 mm (長さに合わせてカスタムカット) |
許容差 (一般的な業界標準):
埋め込み G タイプ フィン付きチューブは次の点で優れています。
これらのチューブは、シノペック、ペトロチャイナ、および世界の電力/冶金セクターの主要顧客向けのプロジェクトで実証されています。
当社の利点は次のとおりです。
当社のチューブは ASTM、ASME、および国際規格を満たすかそれを上回り、熱伝達システムの長寿命と最適なパフォーマンスを保証します。
詳細な見積り、技術図面、カスタム仕様については、今すぐお問い合わせください。当社は、最大限の効率と信頼性を実現する適切な G タイプ フィン付きチューブ ソリューションの選択をお手伝いします。
