| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A234 WP22 合金鋼 180度肘 |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | Plwoodの箱かパレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | 合金鋼の肘 | 仕様: | ASTM A234,ASME SA234 |
|---|---|---|---|
| 材料: | WP22 | od: | 1/8" 48"へのNB NB |
| wt: | スケジュール10s -スケジュールXXS | 材料のクラス: | クラス1、クラス3 |
| タイプ: | 180度 | ||
| ハイライト: | ASTM A234 WP22 合金鋼エルボ、黒塗装突合せ溶接継手、180 度鋼管エルボ,black painted buttweld fitting,180 degree steel pipe elbow |
||

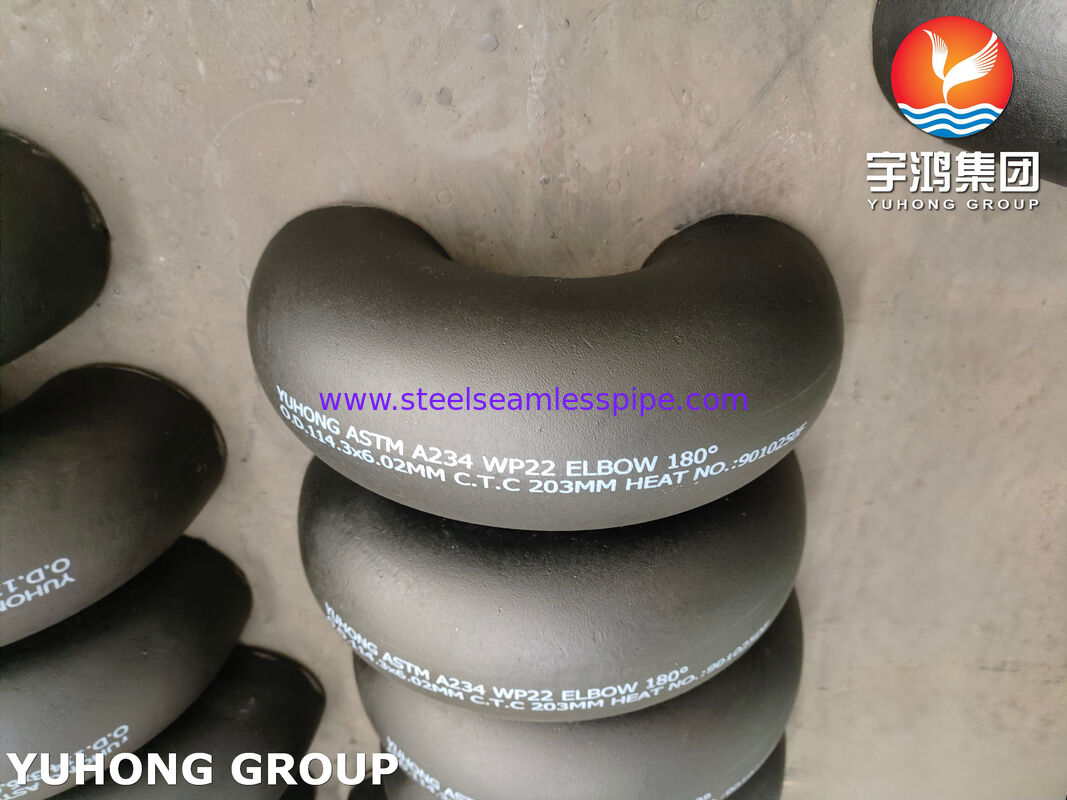

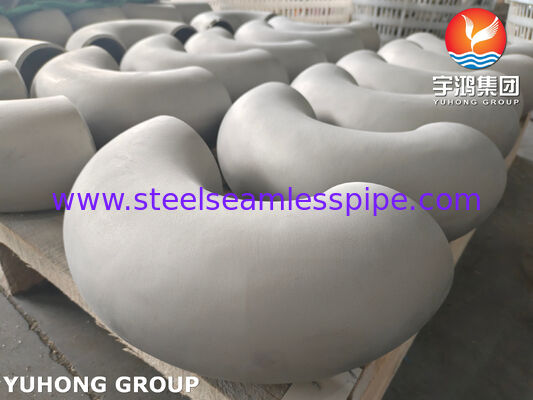

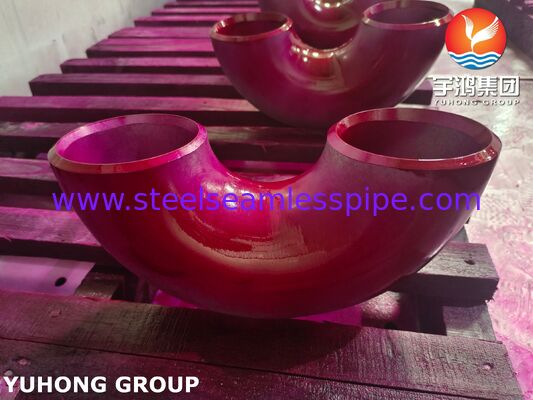

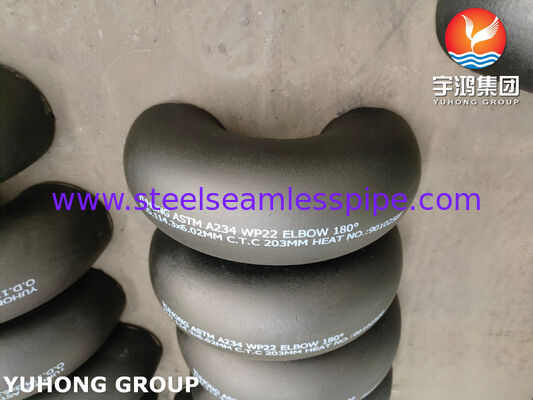

ASME B16.9 突合せ溶接管継手 ASTM A234 WP22 CL1 / CL3 180 度合金鋼エルボ
ASTM A234 グレード WP22 に準拠した 2.25% クロム – 1% モリブデン合金鋼から製造された工場製の 180 度リターンベンド (U ベンド) パイプ継手。クラス 1 (標準熱処理) またはクラス 3 (衝撃試験) 条件で供給され、ASME B16.9 に準拠した突合せ溶接端接続を備え、輸送中の腐食防止のため一時的な黒のショッププライマーコーティングで仕上げられています。そして保管。
なぜ 180 度エルボなのか?スペースを節約するには、2 つの 90° エルボ + 直管を使用します。また、キャストリターンベンドよりも圧力損失が低くなります。
ASTM A234 WP22 合金鋼 180°の化学組成 %エルボ突合せ溶接式管継手
| 学年 | C | ん | シ | S | P | Cr | モー |
| ASTM A234 WP22 継手 | 0.05～0.15 | 0.3～0.6 | 0.5 | ≤0.04 | ≤0.04 | 1.9-2.6 | 0.87～1.13 |
機械的性質 ASTM A234 WP22 合金鋼 180°エルボ突合せ溶接式管継手
ASTM A234 に基づく CL1 と CL3 の違いは、熱処理と強度を反映しています。
| 財産 | クラス1 | クラス3 |
|---|---|---|
| 引張強さ(MPa) | 415–585 | 515–690 |
| 降伏強さ(MPa) | 205分 | 310分 |
| 伸長 （％） | 20分 | 20分 |
| 硬度（HB） | 最大 197 まで | 最大 235 まで |
ASTM A234 WP22 合金鋼 180 度の仕様エルボ突合せ溶接式管継手
| 仕様 | ASTM A234 / ASME SA234 |
| 寸法 | ASME/ANSI B16.9、ASME B16.28、MSS-SP-43 |
| サイズ | 1/8 インチ NB ～ 48 インチ NB。 (シームレス & 100% X 線溶接、製造) |
| マテリアルクラス | クラス1、クラス3 |
| タイプ | シームレス / 溶接 / 加工 |
| 曲げ半径 | R=1D、2D、3D、5D、6D、8D、10Dまたはカスタム |
| 厚さ | Sch 5s、Sch 10s、Sch 40s、Sch 80s、Sch 160s、Sch XXS |
コーティング: 黒塗装
目的: 輸送中の一時的な腐食防止。これは最終的な腐食障壁ではありません。
なぜペイントするのか？ WP22合金鋼は湿気にさらされると錆びます。黒色のペイント (通常はアルキドまたはエポキシのショッププライマー) が保管および輸送中に保護します。
重要な指示: 溶接する前に、溶接ベベルと隣接するパイプ表面の 1 ～ 2 インチの黒いペイントを除去する必要があります。 Cr-Mo 鋼の塗装を除去しないと、熱影響部 (HAZ) で水素亀裂が発生する可能性があります。
最終コーティング: 溶接および溶接後熱処理 (PWHT) の後、エルボには高温の塗装または断熱が必要になる可能性があります。
アプリケーション
