| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000, EAC, TR CU, GOST R |
| モデル番号: | ASTM B171 C46400 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | NEGOCIATED |
| パッケージの詳細: | 複合木のケースやパレット |
| 受渡し時間: | 20〜80日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 トン |
| 材料: | ASTM B171 C46400 海軍黄銅 | チューブ穴径: | チューブ外径+0.2～0.4mm |
|---|---|---|---|
| 溝寸法: | 幅: 3-5mm;深さ: 0.3-0.5mm | 溝の位置: | チューブ側面より5mm～25mm |
| チューブピッチ: | チューブ外径1.25×～1.5× | 耐脱亜鉛性: | 錫とヒ素の含有により、亜鉛の選択的浸出が防止されます。 |
| ハイライト: | ASTM B171 海軍真鍮管板、C46400 銅合金熱交換器部品、精密機械加工船舶用クーラー管板,C46400 copper alloy heat exchanger component,precision machined marine cooler tubesheet |
||
ユーホンググループ: 精密熱交換器部品 管から管状まで
Yuhong Group Co., Ltd.は,完全な熱システムを供給していますシェル&チューブ熱交換機 (TEMA熱交換機設計),圧力容器,空気冷却機重要な内部構成要素をすべてフィンチューブ,オーブンスチューブ,熱交換チューブ,ステンレス鋼シームレスチューブ,ニッケル合金チューブ,銅合金チューブ,熱交換チューブシート,熱交換チューブバンドル.

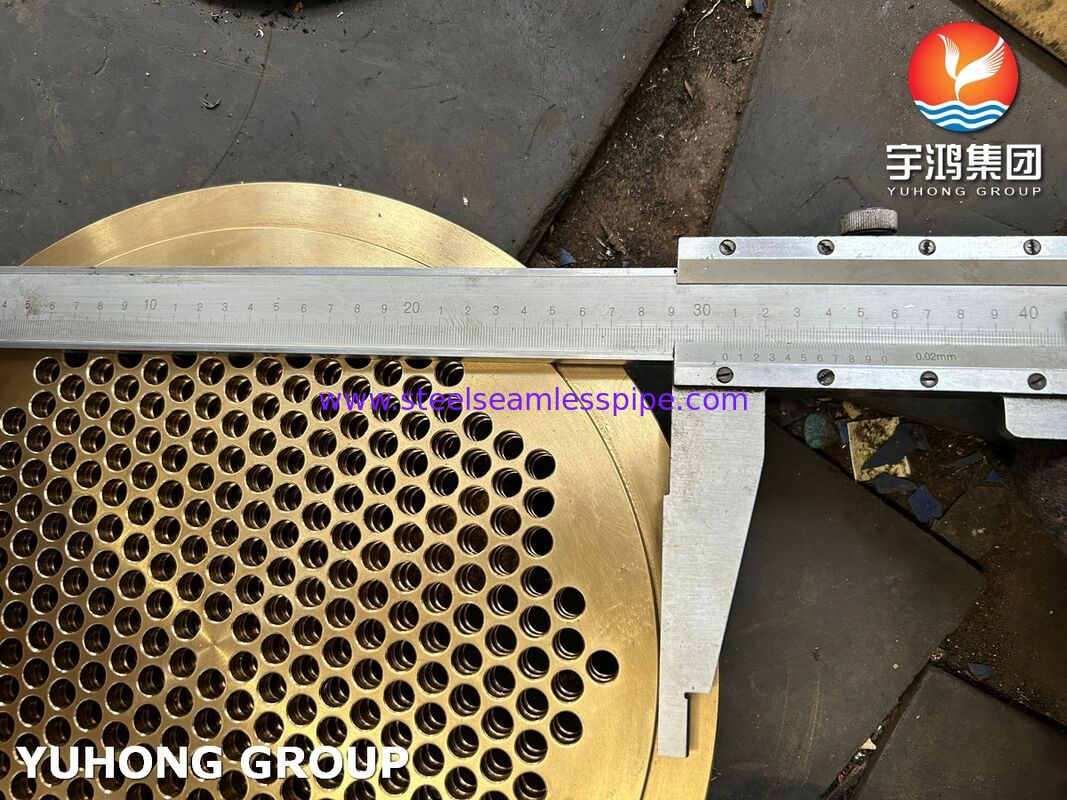

この写真に写っているのはASTM B171 C46400 海軍用銅管シート◎高強度で耐腐蝕性のある銅合金部品で,海水や海洋冷却用に使用されます.
製品重点: 海軍の銅管シート 海洋水熱交換器の標準
について熱交換器のチューブシートシェル・チューブ・ヒート・エクスチェンジャーの最も重要な圧力維持部品の一つである.それはバンドルのすべてのチューブを固定し,チューブ側とシェル側を分離する.機械的な管の膨張力と動作圧力/温度サイクルの両方に耐える必要があります..
画像に基づいて このチューブシートは示しています
材料:ASTM B171 C46400 (海軍用銅/銅・亜鉛・チンの合金)
材料の種類:銅合金管シート 特別に海水耐性のために作製された
機械加工:機械的な管の拡張用の溝を持つ精密穴
標識:完全に追跡可能になるため,材料の識別を明確に刻印する ("ASTM B171 C46400 TUBESHEET")
なぜ海軍のブラス (C46400) をチューブシートに?
| 資産 | トゥーブシート 適用 の 利点 |
|---|---|
| 銅・亜鉛・亜鉛合金 | 亜鉛の添加 (約0.5-1.0%) は,亜鉛化やストレス腐食の裂けに特異的な耐性を提供します. |
| 海水との互換性 | 清い海水,塩水,高塩化物のある環境では 絶好の耐腐蝕性があります |
| ガルバン相容性 | 銅合金管 (C44300 アドミラリティの銅,C70600 90/10 Cu-Ni,C71500 70/30 Cu-Ni) とうまく動作する. |
| 高強度 | 多くの純粋な銅合金よりも強い 管の膨張やボルトの負荷に耐える. |
| ASME準拠 | ASME第2セクションの材料仕様に完全に追いつける |
このチューブシートとインターフェースする主要なコンポーネント
| 構成要素 | 材料 (典型) | 機器の性能における役割 |
|---|---|---|
| 熱交換管 | 銅合金 (C44300,C70600,C71500) | 管の葉穴に巻き込まれて,管側流体 (通常は海水) を運びます. |
| フリンチューブ (オプション) | 銅合金管+アルミ/銅フィンを | ガス冷却用に使用できる.通常は海水冷却器には使用されない. |
| 熱交換管のバンドル | 管 + 管板 + バフル + ローズボッド | 完全に取り外せるコアで 管シートが構造アンカーです |
| シェル/チャネルガスケット | 圧縮繊維,PTFE,または金属のジャケット | 管の表面を密封し,横断漏れを防止する. |
| チャンネル / ボンネット | 炭酸鋼 (コーティング) や銅合金 | ロープシートにボルト付き 冷却水を配送します |
| ステンレス鋼のシームレスチューブ | 代替管材 | C46400 (隔離なしのガルバン腐食リスク) と通常配合されない. |
| ニッケル合金管 | 極端な腐食の代替品 | C46400チューブシートでは使用できません. |
海軍 の 銅 管 の 技術 的 な 特徴
消毒耐性:青銅とアセンニックの含有量は,通常の青銅で最も一般的な故障モードである選択的亜鉛溶解を防止します.
精密掘削:管の穴は,管の一貫したロールを保証するために,直径の許容量 (典型的には+0.05/−0.00 mm) に準拠して掘り出されます.
溝付き管の穴:内部の溝 (通常,穴1口あたり2~3溝) は,拡張管の引き抜き強さを高めます.
鋳造またはロールされたプレート:C46400チューブシートを供給しています偽造(厚さ/高圧の場合) またはローリングプレート(標準税について)
完全追跡可能性各管のシートに 材料の種類と 検査の識別が刻まれています 写真に示されています
知識モジュール:C46400 海軍用銅と他の銅合金管状紙 選定ガイド
| 合金 | 最も適した | 主要 な 利点 | 制限 |
|---|---|---|---|
| C46400 (海軍用銅) | 清潔な海水,塩分のある水,中程度の速度 | 精密化抵抗性,強度が高い.コスト効率が良い. | アモニア腐食に易く,速度が2.5m/sに制限される. |
| C70600 (90/10 Cu−Ni) | 高速な海水,汚染水,オフショア | 侵食耐性が優れている.高速運転で使用寿命が長い. | C46400より高い |
| C71500 (70/30 Cu−Ni) | 非常に高速で,海軍戦闘機 | 最大強度と侵食耐性 | 最大コスト |
| C44300 (アドミラルティ・ブラス) | 淡水,冷却塔 | 熱伝導性が良さ | 海水での腐食耐性が低い |
C46400 海軍の銅管シートを選ぶとき:
冷却水は清潔な海水や塩分水(重量汚染されていない)
速度が制御されている(通常,チューブを通って1.5〜2.5m/s)
アモニアは存在しない水中 (例えば肥料工場の下流ではなく)
必要なのは銅・ニッケルに代わる費用対効果の高い代替品適度な海水サービス
C46400 管状紙の共通用途
船舶の熱交換器:エンジンジャケットの水冷却機,潤滑油冷却機 (海水側)
沿岸発電所:補助冷却水冷却機,ベアリング冷却機
淡水装置:塩塩温め器,蒸発コンデンサー
オフショア・プラットフォーム:プロセスの冷却器 (Cu-Niはしばしば好ましいが,海軍用銅はより重要な任務に使用される)
工業用冷却機:海水による一次冷却
ユホンググループからC46400チューブシートを注文する利点
正確に描いたように寸法や穴のパターン 溝の仕様や 螺栓の穴の配置を 機械化します
迅速な対応:鋳造された白紙やプレート白紙は,通常2~4週間以内に加工されます.
銅合金:C46400,C70600,C71500,C44300 〜 すべて利用可能
部品のみまたは全パッケージ:管のシートだけ提供します.熱交換器管束(チューブ,チューブシート,バフル,タイ棒) 組み立てた
完全な文書:材料試験証明書 (MTC),次元報告,および (必要に応じて) PMI試験報告.
知識モジュール: 代替C46400チューブシートを正しく指定する方法
費用のかかる不一致を避けるために,次の情報が必要です (これらのいずれかを送信してください):
原図のチューブシート最良の選択肢です 穴のパターン 厚さ 過剰摂取量 溝の位置を正確に複製します
古いチューブシート (物理サンプル)完璧なマッチを測定し 逆エンジニアリングし 機械化することができます
エクスチェンジャーデータシートシェルID,チューブOD&ピッチ,ガスケット詳細,ボルト円径
船舶用銅管シートで避けるべき一般的な誤り:
誤った管の穴直径太りすぎたため,チューブを挿入できない.太りすぎたため,ローリングされたジョイントが漏れやすい.
溝が欠けている圧力が加えられたり 熱回転が起きたりすると
誤った材料C46400対C44300対C70600の混同です 合金であることを確認してください
ガルバニック不一致C46400チューブシートとステンレススチールチューブを隔離性ガスケットなしでペアしないでください (急速な電磁腐食のリスク).
C46400のチューブホールのパターンと溝の詳細 (TEMA/ASME)
| パラメータ | 典型的な価値 / 実践 |
|---|---|
| 管の穴の直径 | 管の過剰摂取量 + 0.2~0.4mm |
| 溝の寸法 | 幅: 3‐5mm;深さ: 0.3‐0.5mm;通常,穴1口に2〜3つの溝がある |
| 溝の位置 | 管の側面から5mmから25mmの間 |
| 管のピッチ | 1.25×から1.5×のチューブOD (三角形または四角形パターン) |
| ボルトの穴の円 | TEMA 標準または顧客用フレンズ規格 |
部品のみ供給 提供
部品だけが必要なら (完全な交換機ではなく)
熱交換管銅合金 (C44300,C70600,C71500),長さまで切断され,末尾にはロール準備
フィンチューブ空気冷却機や廃棄熱回収のリモートメント
バフラー,タイヤ棒,スペースラー艦用銅またはコーティングされた炭素鋼で
ステンレス鋼のシームレスチューブ,ニッケル合金チューブ其他用途で別途利用可能
チャンネルカバー,ガスケット,固定装置完全なスペアパーツパッケージ
C46400チューブシートを使用する典型的な産業
| 産業 | 典型 的 な 奉仕 | なぜC46400なのか |
|---|---|---|
| 海事 / 造船 | 海水冷却交換機 | 優れた海水耐性,コスト効率 |
| 沿岸発電所 | 補助冷却水 | 塩水処理,Cu-Ni管と良好な電磁ペア |
| 淡水化 | 塩水温器 | 塩化物攻撃に耐える 長寿命 |
| 海上石油・ガス | プラットフォームプロセスの冷却器 | 海洋大気と海水で信頼性がある |
| HVAC (海水冷却) | 単流コンデンサー | Cu-Ni に代わる経済的な方法 |
C46400 紙紙 の 価格 を 入手 する
フォト写真のような 海軍の銅管のシートについて 引用するには,以下を送信しますジミー@ステールセムレスパイプ.com:
図 (PDF,スキャン,または鍵の寸法:OD,厚さ,管の穴のサイズ&ピッチ,ボルトの円)
または:リバースエンジニアリングのために古いチューブシートを送ってください (返品配送は安排されています)
材料級:C46400 (図のように) または他の銅合金
必要な量 (1本または生産回数)
標準的には48時間以内に 承認,価格,配達予定の 図面を用意します
