| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| モデル番号: | ASME SA240 TP304 |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | NEGOCIATED |
| パッケージの詳細: | 鉄フレーム+合板ケースまたは織バッグ |
| 受渡し時間: | 20〜80日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 トン |
| 材料仕様: | ASME SA240 タイプ 304 / ASTM A240 グレード 304 (SS304) | 最大厚: | ≤75mm |
|---|---|---|---|
| 最大設計圧力: | ≤30bar (~ 435 psi) | チューブ穴公差: | +0.05 / -0.00mm |
| 穴ごとの溝数: | 2または3本の精密溝 | 耐孔食性: | PREN≈19 |
| ハイライト: | ASME SA240 304 ステンレス鋼管板,熱交換器用CNCドリル管シート,TEMA に準拠するステンレス鋼管シート |
||
メタディスクリプション:軽から中程度の熱交換器用のカスタム ASME SA240 タイプ 304 ステンレス鋼プレート チューブシート。納期は 1 ～ 2 週間と短く、TEMA 規格に準拠した精密 CNC ドリル加工と溝加工が施されています。見積もりについては、jimmy@steelsimlesspipe.com までお問い合わせください。
非海水熱システム向けの、コスト効率が高く、耐食性の高いソリューションをお探しですか?軽から中程度の産業用途では、高価な鍛造品ではなく圧延プレート管板を選択することが、装置の予算を最適化する最も賢明な方法です。

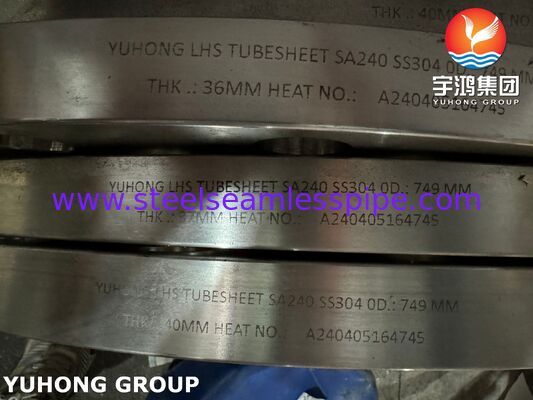

裕宏グループ株式会社精密穴あけ加工の製造を専門としていますASME SA240 304 (SA240 タイプ 304) ステンレス鋼板管板。シェルアンドチューブ熱交換器の中核構造アンカーとして、当社の圧延プレート管板は、世界中の主流の加工産業に安定した機械的特性、優れた衛生処理、および信頼性の高い管間シール性能を提供します。
中程度の熱サイクルの場合は、認定された製品を使用します。ASME SA240 グレード 304 圧延プレートASTM A182 鍛造ブランクと比較して、材料のリードタイムと事前調達コストを大幅に削減します。
[ エンジニアリングパラメータに基づく構造の選択 ] §── ASME SA240 304 プレート: 厚さ ≤ 75mm、圧力 ≤ 30 bar (コスト効率が高い) に最適 (コスト効率が高い) └── ASTM A182 F304 鍛造: 厚肉、高圧および極度の熱サイクルに必要経済的な耐食性:グレード 304 オーステナイト系ステンレス鋼は、有機酸、飲料水、蒸気、食品グレードの清浄な流体に対する優れた耐性を備えています (孔食抵抗相当数、PREN≈19。

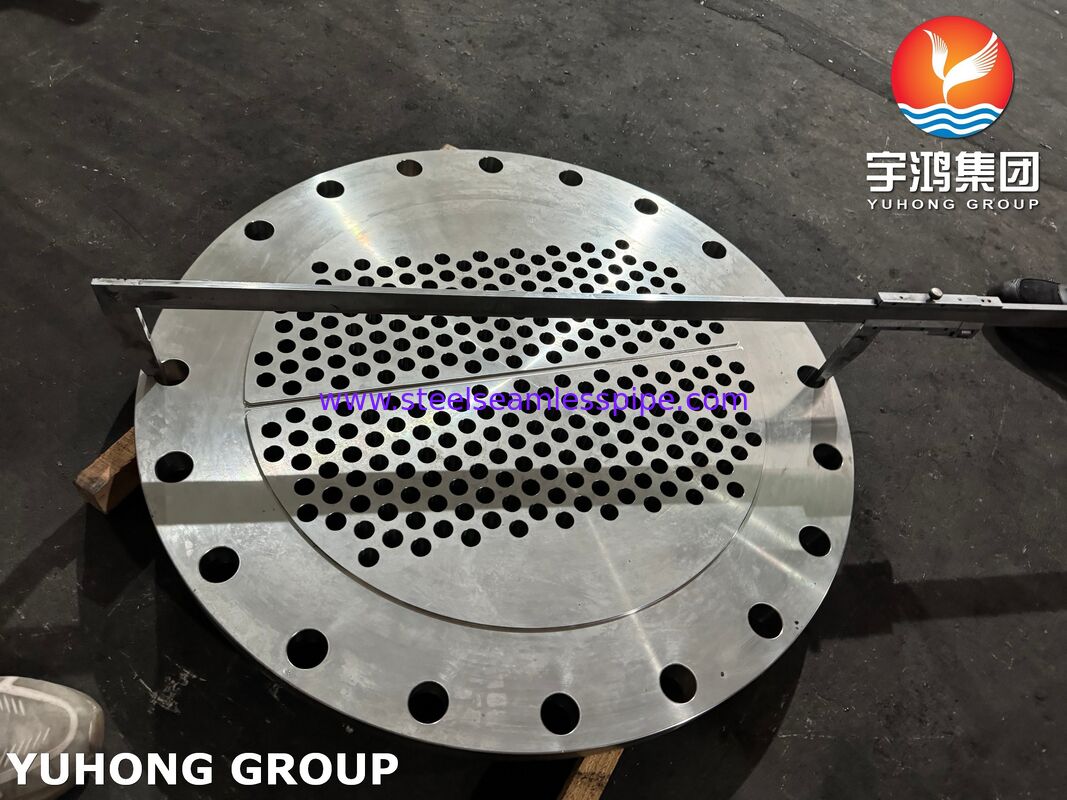

CNC 精密マイクロドリリング:すべてのチューブ穴は自動化されたマルチスピンドル CNC ドリル加工によって実行され、微細公差を達成します。+0.05 / -0.00mm、バイパス漏れを防ぎ、ステンレス鋼シームレスチューブのシームレスフィットを保証します。
環状拡張溝:穴ごとに 2 つまたは 3 つの精密な溝が機械加工されており、水圧膨張 (圧延) 段階での冷間引抜管の機械的引き抜き強度を最大化します。
すべてのプレートチューブシートには認定済みの製品が付属しています。EN 10204 3.1 ミルテスト証明書 (MTC)原材料の化学的および機械的コンプライアンスを保証します。
| エンジニアリングパラメータ | 技術仕様/価値 |
|---|---|
| 材質仕様 | ASME SA240 タイプ 304 / ASTM A240 グレード 304 (SS304) |
| TEMAクラス | TEMA クラス C (商業) およびクラス B (化学) に完全準拠 |
| 推奨最大厚さ | ≤75mm (プレート形状で最適な体積の完全性を実現) |
| 最大設計圧力限界 | ≤30bar(~435 psi) チューブ側圧力 |
| 管端処理 | ローリング用に精密な溝が刻まれています。オプションのシール/強度溶接 |
| 品質文書 | 100% 寸法レポート、PMI テスト、表面粗さチェック |
| 運用上の要因 | SA240 タイプ 304 チューブシート | SA240 タイプ 316L 管板 |
|---|---|---|
| 合金のハイライト | 18% Cr - 8% ニッケルベースライン | 含まれています2-3%モリブデン（モリブデン） |
| 塩化物腐食 | 中程度の抵抗 | 耐孔食性および隙間腐食性に優れています |
| 原材料費 | ベースライン (最も経済的) | ～ 20% ～ 30%より高い材料プレミアム |
| 制限 | 汽水や生の海水では避けてください | に制限する<500ppm塩化物濃度 |
| ターゲット流体サービス | 蒸気、HVAC ループ、WFI、純粋な溶剤 | 冷却塔水、揮発性有機化合物 |
💡エンジニアリングの経験則:標準的な HVAC コンバーター、CIP (定置洗浄) ヒーター、または精製水ループを設計する場合、SA240 304プレートパフォーマンスと原材料の予算との間の究極のバランスを実現します。
食品および飲料の加工:低温殺菌システム、ジュース/シロップ冷却装置、衛生的な乳製品装置。
製薬およびバイオテクノロジー:注射用水 (WFI) 冷却ループと高純度水分配スキッド。
冷暖房空調設備と地域暖房:蒸気から水への変換装置および商業ビルの温水生成装置。
発電所の付属品:脱塩水予熱器とタービン潤滑油冷却システム。
汚れたり漏れたりした熱交換器のチューブシートを交換する場合は、構造上の不一致を避けることが重要です。注文する前に、次の点を相互参照してください。
チューブのピッチとパターンを確認します。レイアウトで三角形 (30°/60°) 高い熱伝達のための配置または正方形 (90°）アウターチューブの機械的洗浄を容易にするパターン。
ガスケット表面構成:スパイラル巻きまたはメタルジャケットのガスケット要件に合わせて、シール プロファイル (平面 (FF)、隆起面 (RF)、またはタング & グルーブ) を指定します。
バッフルアライメントの検証:パスパーティションラインと構造タイロッドボルトのパターンがチャネルまたはボンネットのレイアウトに完全に一致していることを確認してください。
Yuhong Group は、個々のコンポーネントだけでなく完全に統合されたコンポーネントの世界的なメーカーです熱交換器チューブ束:
熱交換器チューブ:ステンレス鋼シームレス チューブ (304/304L/316L) を適切な長さに切断し、端部を準備します。
拡張されたサーフェス:産業用空気冷却器用のアルミフィン付きチューブ（フィンチューブ）です。
内部ハードウェア:機械加工されたセグメントバッフル、タイロッド、炭素鋼スペーサー、カスタムガスケット。
メンテナンスの所要時間を短縮します。 PDF レイアウト、CAD ファイル、または物理的な寸法スケッチを当社のエンジニアリング デスクに直接送信してください。
📧電子メール: jimmy@steelsimlesspipe.com
見積もりを迅速に進めるために、次の情報を提供してください。
管板の外径 (OD) と仕上げ板厚。
チューブの総穴数、レイアウト パターン、チューブの外径サイズ。
推定作動油温度と設計圧力。
当社の技術営業チームは、包括的な商用見積もりと寸法検証を 48 時間以内に提供します。
