ASTM B366 HASTELLOY C22 UNS N06022 低 C-Ni-Mo-Cr 合金鍛造 180° SR エルボ リターン ベンド

ASTM 仕様は、ニッケルおよびニッケル合金から工場で製造された圧力配管用の鍛造溶接継手をカバーしています。ASME B16.I1 でカバーされているねじ付き継手もこの仕様の対象となります。

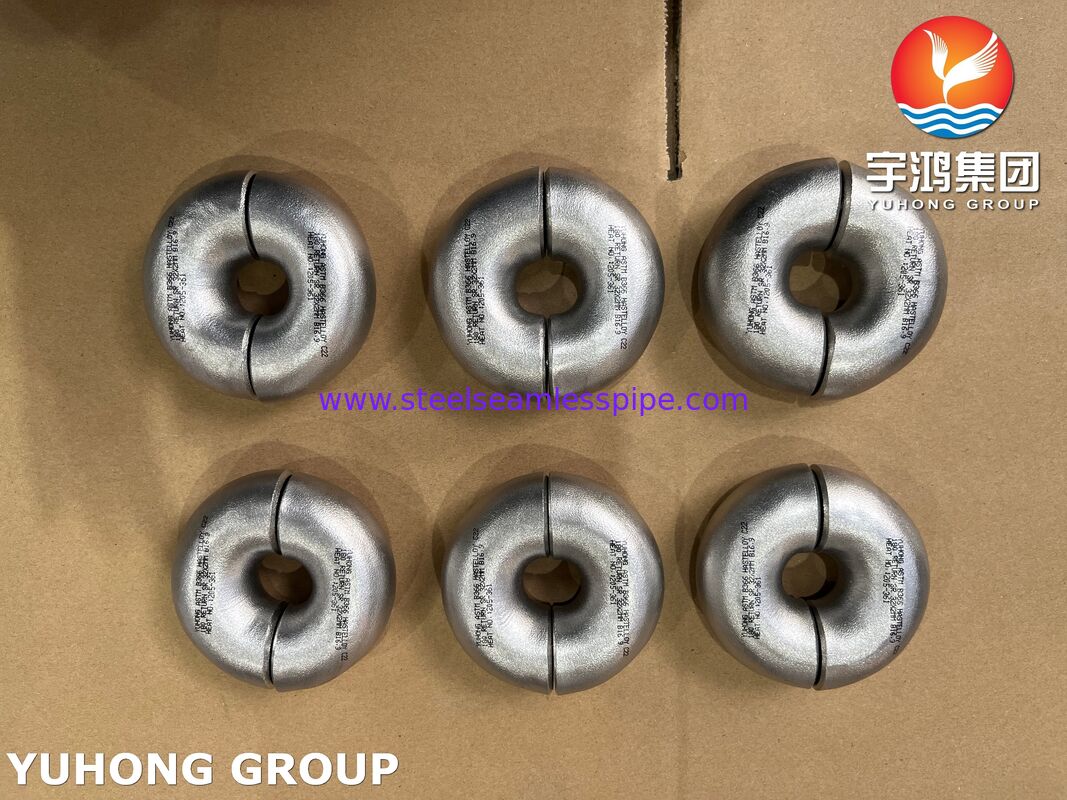

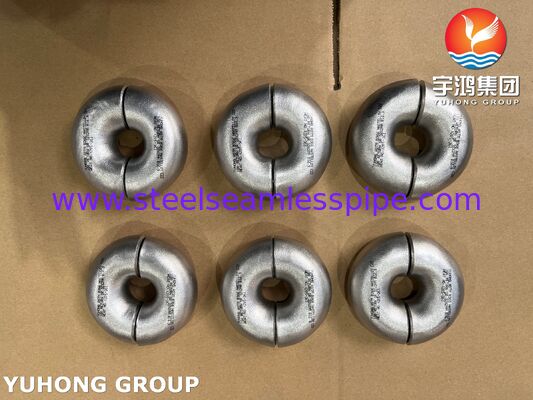

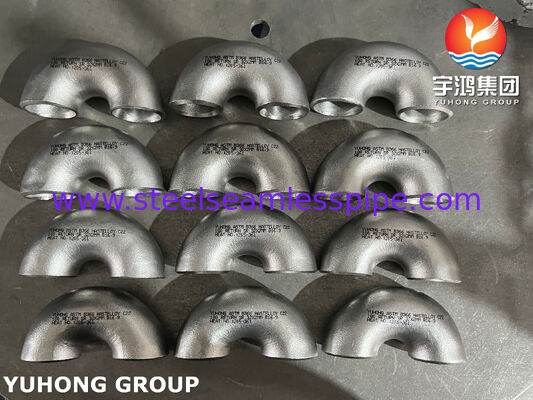

ASTM B366 HASTELLOY C22 (UNS N06022 / W. Nr. 2.4602) 鍛造 180° ショート半径リターン ベンドは、規格に従って製造されたニッケルベースの耐食性合金の突合せ溶接管継手です。ASTM B366 / ASME SB366標準。から製造Ni-Cr-Mo-W固溶強化ニッケル合金 (UNS N06022)を通して鍛造成形および溶体化焼鈍熱処理として分類されます。180° ショート ラジアス (SR) リターン ベンド、中心線曲げ半径は以下からカスタマイズ可能1Dから10Dまで公称パイプサイズの、標準構成はR = 1Dまたは1.5D。

抜群のフィッティングを実現孔食、隙間腐食、塩化物による応力腐食割れに対する耐性そのため、過酷な化学環境に特に適しています。のようにシェルアンドチューブ熱交換器の U チューブ束、加熱ヒーター コイル、および腐食性の高い媒体伝送ライン。

化学的および機械的特性

機械的性質

*物理的特性:

硬度と密度: ハステロイ C22 は優れた硬度と密度特性を備えており、硬度は通常ロックウェル C 20 ～ 25、密度は約 8.69 グラム/立方センチメートルです。

熱安定性: この合金は熱安定性に優れており、高温環境でも安定した性能を維持できます。

製造工程仕様

• 成形プロセス:管継手は鍛造、または鍛造、転造、曲げなどの加工を組み合わせて形成されます。クラス S (シームレス) 構造の継手については、シームレス構造を使用する必要があります。
• 熱処理:すべてのパイプ継手は最終溶体化焼きなましを受ける必要があります。 HASTELLOY® C22 (UNS N06022) の一般的な溶体化焼鈍温度は 2050°F (1121°C) で、その後急冷されます。

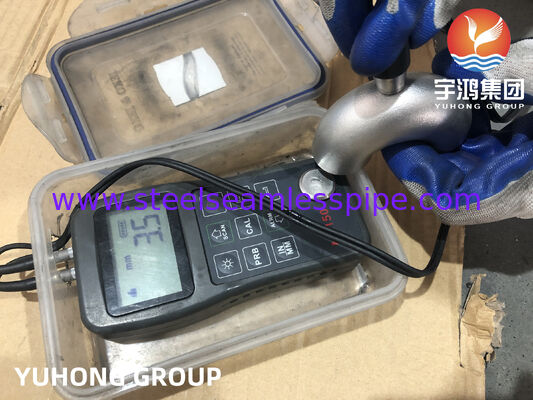

• 非破壊検査 (NDE):継手の構造カテゴリ (S/W/WX/WU) に応じて、放射線検査 (RT) や超音波検査 (UT) など、対応する非破壊検査要件を実装する必要があります。

主な利点

• ハステロイ C22 (UNS N06022) は「万能」耐食合金として知られており、C シリーズ合金 (C-276 など) のアップグレード バージョンを表します。正確なバランスにより、Ni-Cr-Mo-W四元合金システムにより、酸化媒体と還元媒体の両方からの腐食に同時に耐える単一材料の課題を克服します。

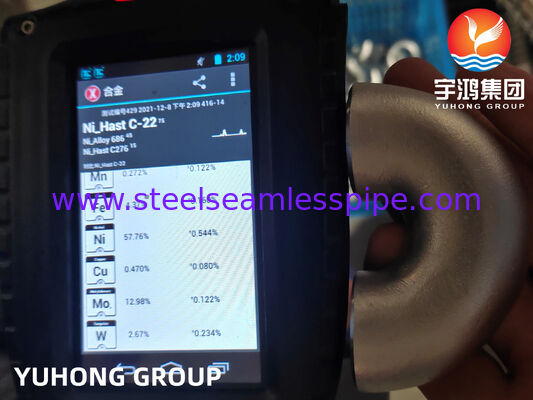

• 高クロム含有量 (20.0 ～ 22.5%) により、優れた性能が得られます。酸化媒体に対する耐性、モリブデン (12.5 ～ 14.5%) とタングステン (2.5 ～ 3.5%) の相乗効果により、還元酸に対する耐性。このため、この製品は特に次の用途に適しています。酸化プロセスと還元プロセスの流れが交互に行われる操作条件。
• 溶接熱影響部には粒界析出物が形成されないため、溶接したままの状態でさまざまな化学処理条件に耐えることができます。

代表的な用途

• シェルアンドチューブ熱交換器 U チューブバンドル
• 加熱ヒーターと炉プロセスコイル
• 二重管（ヘアピン）熱交換器
• 化学反応器とマルチパスコイルシステム
• 石油化学、製薬、環境、海洋工学
• スチームトレースライン

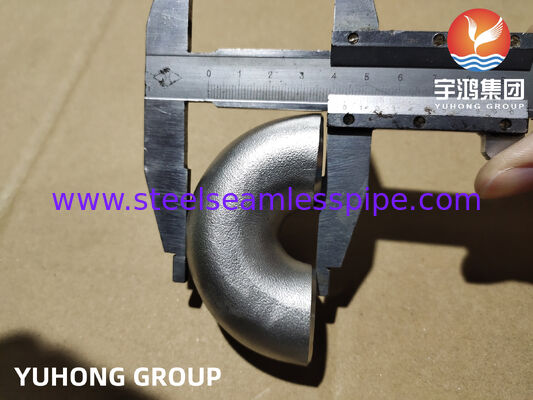

寸法パラメータ
