| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| モデル番号: | ASME SA516 GR.70 |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | NEGOCIATED |
| パッケージの詳細: | 鉄フレーム+合板ケースまたは織バッグ |
| 受渡し時間: | 20〜80日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 トン |
| 材料: | 炭素鋼（ASME SA516 Gr.70 または同等品） | 外径: | ～1939mm |
|---|---|---|---|
| 内径: | ~1563～1592mm (機械加工) | 厚さ: | ～97mm |
| ボルトの円径: | 1860mm / 1887.5mm (デュアルパターン) | ボルトホール: | 44-3/4インチ-UNC |
| ハイライト: | ASME SA516 Gr.70 炭素鋼のフレンズリング,精密ボルトホール熱交換器のフレンズ,熱交換器の大直径シェルフレンズ |
||
ユーホンググループ: 熱交換器のコンポーネント 管からフレンジまで
Yuhong Group Co., Ltd.は,完全な熱システムを供給していますシェル&チューブ熱交換機 (TEMA熱交換機設計),圧力容器,空気冷却機重要な内部および外部構成要素のすべてフィンチューブ,オーブンスチューブ,熱交換チューブ,ステンレススチールシームレスチューブ,ニッケル合金チューブ,銅合金チューブ,熱交換チューブシート,熱交換チューブバンドル,大直径のフレンズとリング.

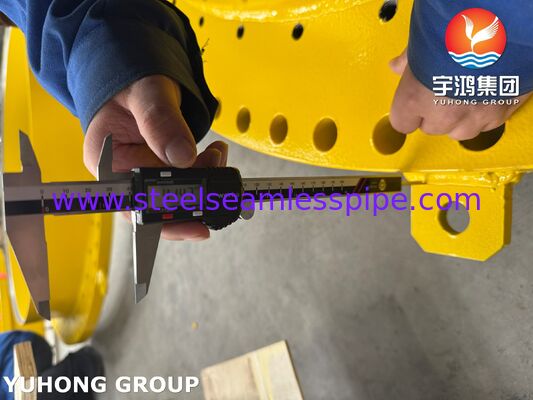

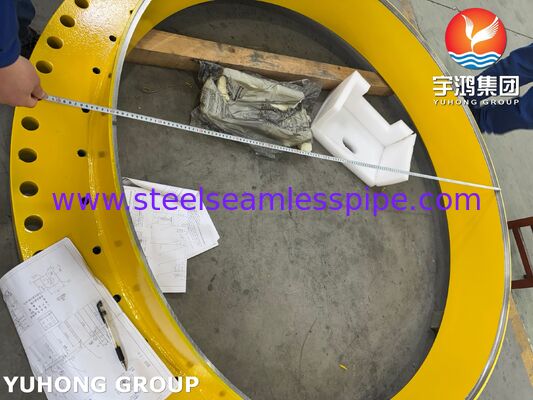

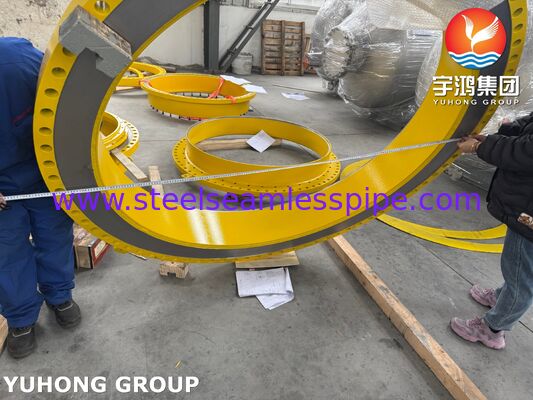

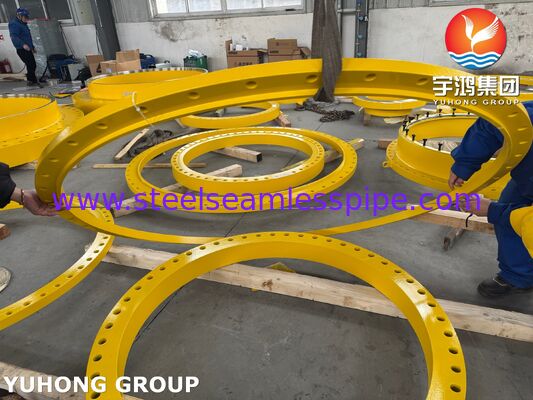

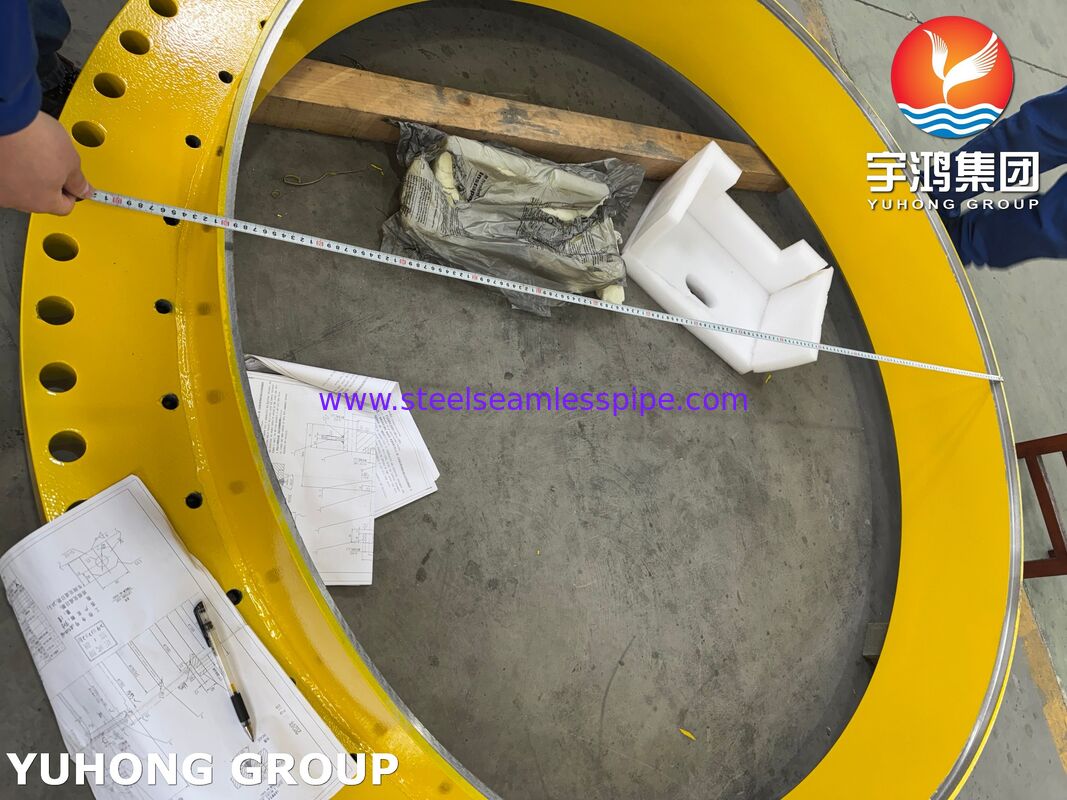

添付された写真と図示は,私たちの1つです大直径の炭素鋼の殻フレンズリング熱交換器の殻に溶接するように設計された鋳造/ローリングで,チャネルまたはカバーのボルト付き接続を提供します.
についてシェルフランジリング熱交換器の外殻の端に溶接された圧力を保持する部品で,チャネル (キャップ) やカバーを固定し,密封できるようにするボルト付きフレンズ接続を提供します.管側検査と保守のために取り除かれる.
画像と図面に基づいて このフレンズリングには
材料:炭素鋼 (ASME SA516 Gr.70または同等) 殻構造に特有の
タイプ:シェルフフレンズリング (?? 体法兰環) シェルフに溶接された
尺寸 (図から):
過剰摂取:~1939mm
ID: リスト~1563~1592mm (機械加工)
厚さ:~97mm
ボルトの円径 (B.C.D.):1860mm / 1887.5mm (二重パターン)
ボルトの穴:44‐3/4′′‐UNC
製造方法:鋳造またはロールリング
機械加工:精密穴と密封面を加工した螺栓孔
標識:YUHONG GROUPの識別番号,引出番号,プロジェクト番号
| 構成要素 | 材料 (典型) | フレンズ リング と 接し て いる 方法 |
|---|---|---|
| 熱交換器のシェル | 炭素鋼 (SA516 Gr.70) | フレンズリングに溶接し,リングは殻の不可欠な部分になります. |
| チャンネル / ボンネット | 炭素鋼または不?? 鋼 | フランジリングにボルト付き 管側流体を分ける |
| ガスケット | 螺旋回り,金属のジャケット,またはRTJ | フレンズリングとチャネルカバーの間のシール |
| ストッドボルトとナッツ | SA193 B7 / SA194 2H | ボルトの穴を通過し,フレンズリングにチャネルをクランプします. |
| 熱交換器のチューブ表 | 炭素鋼または合金 | シェル内部に位置し,フレンズリングはチューブシート面へのアクセスを可能にします. |
| 熱交換管 | 炭素鋼,ステンレス鋼,合金 | 管状のシートを通過する.フレンズリングに直接接続されていないが,開口からアクセスできる. |
鋳造/ローリング構造:リングは鍛造されたまたはローリングされたプレート空から形成され,フレンズリング自体には溶接縫いがないため,均一な機械的性質が保証されます.
精密加工:密封面は,密封塞を密封するために必要な表面仕上げまで機械加工される (通常は螺旋回合塞では125〜250RMS).
正確なボルトの穴:ボルトの穴は,正確なピッチ円 (BCD 1860/1887.5mm) で,適切なボルトの穴直径 (44−3/4′′ UNCスレッド) で穴を掘る.
熱番号の追跡性:各リングに材料の熱番号とプロジェクト番号が刻まれ,完全な追跡が可能です.
大直径能力:大型熱交換器や圧力容器に適した 2500mm OD 〜までのフレンズリングを製造しています
ASME準拠:材料はASME第2節の要件を満たす.完全な交換器はU・スタンプが付いている.
| タイプ | 建設 | 最良の為 | 利点 |
|---|---|---|---|
| シェルフレンズリング(表示) | シェルに溶接 リングは別々のパーツです | 固体フレンズの鍛造が不可能な場合 | 大サイズではより経済的です.リングとシェルとの間に異なる材料を許可します. |
| 整形鍛造フレンズ | シングルパーツで造り,殻で造り | 細い直径,高圧,シームレスな構造が好ましい場合 | 溶接縫いがない. 均質な材料特性. より高い整合性. |
| ラップフレンズ | ストブ端の松散なリング | 低圧用;頻繁に分解する必要がある場合 | 簡単に並べられる. 殻を切らないで交換できる. |
展示されているシェルフレンズリングは,コスト,可用性,性能をバランスさせるため,大径の熱交換器 (OD > 1000mm) の最も一般的な構造です.
フレンズリングの密封面は,漏れを防げる機能において極めて重要です.密封面のタイプは,密封板と使用条件に適合する必要があります.
| 面向型 | 略称 | ガスケットタイプ | 最良の為 |
|---|---|---|---|
| 顔 を 上げ て いる | RF | 螺旋回り,シート,または平坦な密着物 | 最も多い 総務,中程度の圧力 |
| リング型関節 | RTJ | 金属の八角形または円形の環 | 高圧・高温サービス |
| フラットフェイス | FF | 柔らかいシートガスケット | 低圧,大直径,フレンズの回転が問題である場合 |
| 舌と溝 | T&G | 圧縮された繊維または金属用外装 | ポジティブ・ガスケット保持を必要とする重要なサービス |
図に示されているフレンズリング (加工面とボルトの穴) は,通常,RF (顔が上がった)あるいはFF (フラットフェイス)設計 熱交換器の大きな殻の最も一般的なタイプ.
正確に描いたようにオーダーメード,ID,厚さ,ボルトの穴のパターン, 向きのタイプに
迅速な対応:一般サイズで鍛造された/巻いた空白は利用可能で,大直径の加工は通常2〜4週間です.
どんな材料でも:炭素鋼 (SA516,SA105),クロム・モリ (F11,F22,F5),ステンレス鋼 (F304,F316L),ニッケル合金
部品のみまたは完全な組成:フレンジリングのみを供給します.熱交換器管束殻,チャネル,そしてすべての内部.
完全な文書:材料試験証明書 (MTC),次元報告,PMI試験報告 (オプション) およびNDE報告
部品だけが必要なら (完全な交換機ではなく)
熱交換管炭酸鋼 (SA179),不?? 鋼,ニッケル合金,銅合金 切断され,末端加工
フィンチューブ熱気冷却器の改装やガス冷却用
ステンレス・スチール・シームレス・チューブ,ニッケル合金チューブ,銅合金チューブ専門サービスに利用可能
トゥープシート穴を掘り 穴を掘り 穴を掘り 穴を掘り
バフラー,タイヤ棒,スペースラーサイズに合わせて加工された
フレンズとフレンズリングSA105,SA350 LF2,F11,F22,F304,F316L 任意の表向きタイプ,最大2500mmOD
不一致を避けるために,次の情報が必要です (これらのいずれかを送信してください):
フランジリングのオリジナル図最良の選択肢は オーダーダウンの ID,厚さ,ボルトの円,正面を複製する
シェルODと壁厚さ適切なフィットアップを保証する
ガスケットタイプ適切な表層を加工する.
サービス条件材料の選択を確認するために
OD / ID が間違っていますシェルとチャネルの寸法が一致しなければならない.
間違ったボルトの円径螺栓は交配チャネルフレンズと並べない
ボルトの穴のサイズが間違っています小さすぎるとボルトが合わないし 大きすぎるとナッツの座席が壊れる
向きが違うタイプRF vs RTJ vs FF 切合体と一致しなければならない.
熱番号のスタンプが欠けているASMEの追跡可能性に必要な.
| 産業 | 適用する | なぜ 炭素 鋼 が 必要 だっ た の か |
|---|---|---|
| 石油化学精製工場 | 原材料の予熱機,ガス冷却機,オーバーヘッドコンデンサ | 腐食性のない炭化水素 経済的選択 |
| 発電所 | 大型冷却器,給水器 | 温度の適度; 処理水と蒸気サービス |
| 石油・ガス | ガス処理容器,分離器 | 堅固なフランジ接続を必要とする大きな直径 |
| 化学加工 | 原子炉の殻,柱式再沸炉 | 適切な腐食許容量を持つ炭素鋼 |
輸送する各大径のフレンズリングには
工場試験証明書 (MTC)EN 10204 3.1 による化学分析と機械特性
寸法検査報告OD,ID,厚さ,ボルトの円,ボルトの穴,向きの寸法
熱番号スタンプ材料の完全な追跡性のために
PMI (ポジティブな材料識別)要求に応じて利用可能
NDE需要に応じて UT,MT,または PT
第三者による検査(SGS,BV,TÜV) 購入者の要求により
写真は,以下のような大きな直径のフレンズリングを引用するには,以下に送信しますジミー@ステールセムレスパイプ.com:
図面 (PDF,スキャン,または手描き,主要寸法:OD,ID,厚さ,ボルトの円径,ボルトの穴の大きさと量,向きのタイプ)
既存の機器データから作業できます
材料グレード:炭素鋼 (SA516 Gr.70 / SA105) または他の (F11,F22,不oxidantなど)
面向型:RF,RTJ,FF,またはT&G
必要な量 (単品または生産回数)
通常 48 時間以内に 承認,価格,配達スケジュールについて 図面を提出します
