| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | P236GH,P265GH,P295GH,P355GH |
| 最小注文数量: | 100KGS |
|---|---|
| パッケージの詳細: | 合板の箱、束 |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 外径: | 3/4 "（19.05）、1"（25.4）、1-1/4 "（31.75）、1-1/2"（38.1）、2 "（50.8）、2-1/2"（63. | 使用法: | 熱交換器の管、ボイラー管 |
|---|---|---|---|
| 標準: | EN10216-2 | 材料: | P235GH TC1 |
| WT: | 0.89、1,1.24、2.11MM…. | ||
| ハイライト: | EN10216-2 P235GHシームレスチューブ,熱交換器ボイラーチューブ,Jチューブ U曲線チューブ |
||

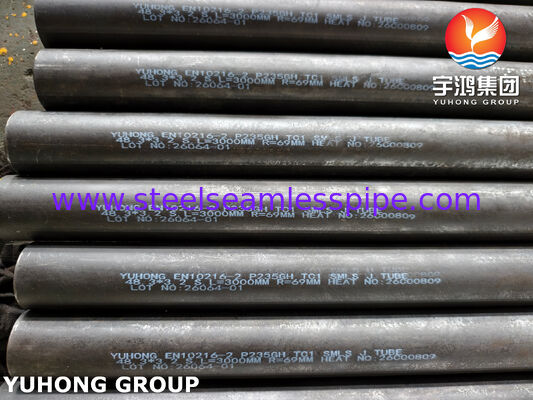

EN10216-2 P235GH TC1 熱交換ボイラー用のシームレスJチューブとUベンドチューブ
EN10216-2 P235GH TC1シームレスJチューブは,欧州標準EN 10216-2に従って製造されたシームレス鋼管で,P235GH材料で製造され,TC1試験カテゴリーです.そして"J"の形に形づくられ,片方の足がもう片方の足よりも長い曲がった管Uチューブに似ているが,直角が等しくない).
EN 10216-2 高温での圧力用シームレス鋼管に関する欧州規格
P235GH 材料グレードは,圧力装置用の非合金耐熱鋼. "P"=圧力",235"=室温で235MPaの最小出力強度."GH"=高温での使用に適している (~400°Cまで).
TC1試験カテゴリ1は,非破壊的および機械的試験要件の基本レベルである (例えば,張力,平ら化,曲げ性試験,および各バッチの水静止または超音波検査).

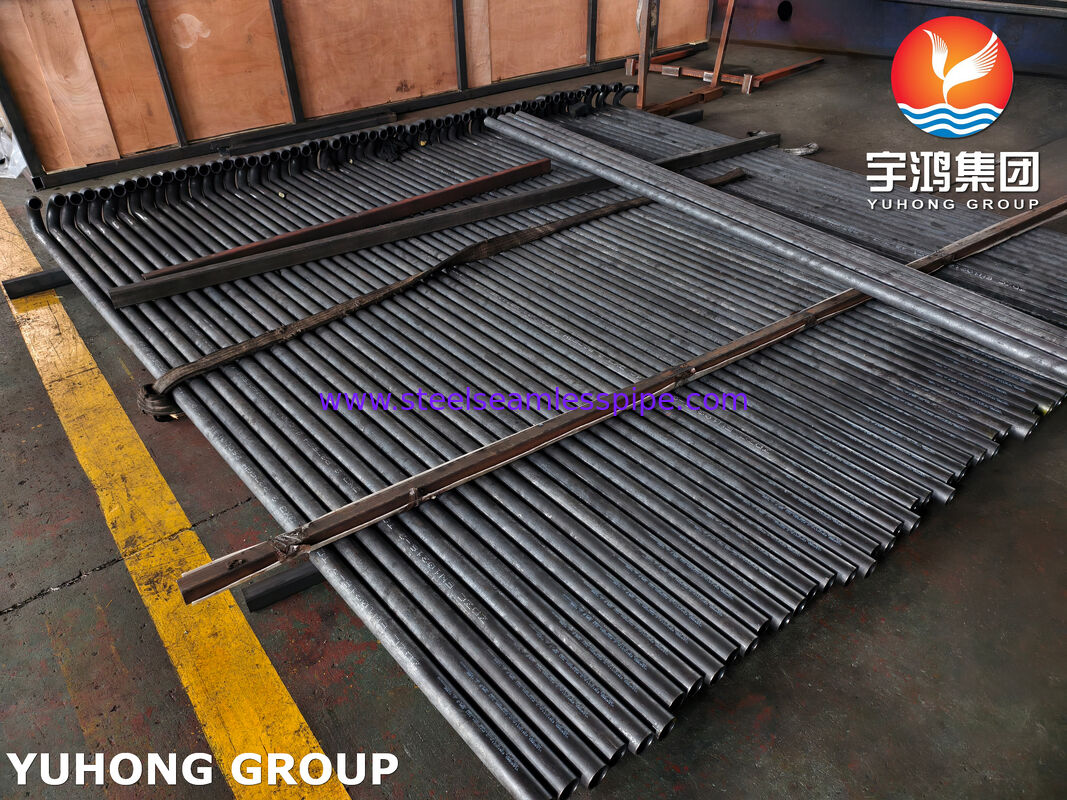

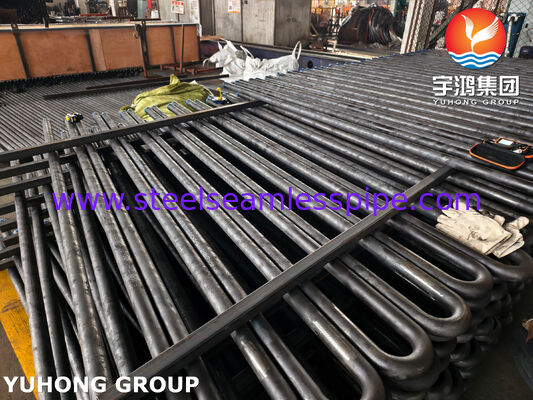

Jチューブ 曲げたチューブ構成は"J"の形で,片方の直線端がもう片方のより長い.これはUチューブの変種で,コンパクトまたは特定のパイプレイアウトのために設計されています.
主な用途
このタイプの管は,特に高温および高圧サービスのために設計されています.その主な用途には以下が含まれます:
- 蒸気ボイラー ウォーターウォールパネル,エコノマイザー,低圧蒸気パイプ
- 熱交換器 凝縮器,給水給湯器,冷却システム用のチューブバンドル
- 圧力容器 化学,石油化学,工業用圧力装置の部品
熱水,蒸気,高温の液体の輸送 発電所や工業施設
主要 な 利点
普通の炭素鋼管と比較して,EN10216-2 P235GH TC1シームレスJチューブには以下の利点があります:
優れた高温性能~400°Cまでの作業温度で優れた機械的強度とクレイプ抵抗性を維持します.
信頼性の高い耐圧能力 235 MPa の最小出力強度と優れた硬さにより,高圧装置の要求を満たします.
低炭素相当は,製造中に簡単に溶接し,形を作ります.
縫い目のない施工 高圧下での安全性と信頼性を著しく向上させる.
柔軟な設計適応性"J"形は,直線型またはU型チューブと比較して,よりコンパクトな設備のレイアウトとより良い熱膨張補償を可能にします.
P235GH 化学成分
| C について | ≤0.16 |
| そうだ | ≤0.35 |
| ミニ | ≤120 |
| P | 0.025 |
| S | 0.010 |
| アール | ≥0.020 |
| C.C. | ≤0.30 |
| クー | ≤0.30 |
| モー | ≤0.08 |
| Nb | ≤0.020 |
| ニ | ≤0.30 |
| ティ | ≤0.40 |
| V | ≤0.02 |
P235GH メカニカルプロパティ
| グレード | 拉伸強度 Rm | 出力強度 YS | 延長はA ((%) |
| P235GH TC1 | 360〜500MPa | ≥235 | ≥25 |
EN 10216-2 の尺寸の許容量
外径と壁厚さの許容量
| 外径 D mm | Dに対する許容量 | T/D比のTに対する許容量 | |||
| ≤ 0,025 | > 0025 ≤ 0,050 |
> 0050 ≤ 0,10 |
> 010 | ||
| D ≤ 2191 | ± 1% または ± 0.5mm どちらが大きいか |
± 12,5%または ± 0.4mm,どちらが大きいか | |||
| D > 2191 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| a 外径 D ≥ 355,6 mm の場合は,壁厚さのTのさらに5%で上壁厚さを局所的に超えることが許される. | |||||
申請
