| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, TUV, PED etc. |
| モデル番号: | A213 TP316L シームレスUベンドチューブ |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木製スペーサーで区切られ、PEフィルムで保護され、耐航性のある合板ケースに梱包されています。 |
| 受渡し時間: | 数量により異なります |
| 支払条件: | 一覧でT/T及びL/C |
| 供給の能力: | 月産1000トン |
| 材質グレード: | ASTM A213 TP316L / UNS S31603 | 製品タイプ: | 継ぎ目が無いステンレス鋼Uのくねりの管 |
|---|---|---|---|
| 製造工程: | 冷間引抜および精密 U 曲げ | 熱処理: | アニールされる及びピクルスにされる解決 |
| 半径を曲げます: | TEMAまたは顧客の図面に従ってカスタマイズ | 表面状態: | 焼きなまし、酸洗または光輝焼きなまし |
| 検査と試験: | 静水圧試験、渦流試験、PMI、寸法検査 | 代表的な設備: | シェル＆チューブ熱交換器、給水加熱器 |
| ハイライト: | ASTM A213 TP316L シームレスUベンドチューブ,シェルヒート交換器のU曲線チューブ,保証付きのTP316L熱交換管 |
||

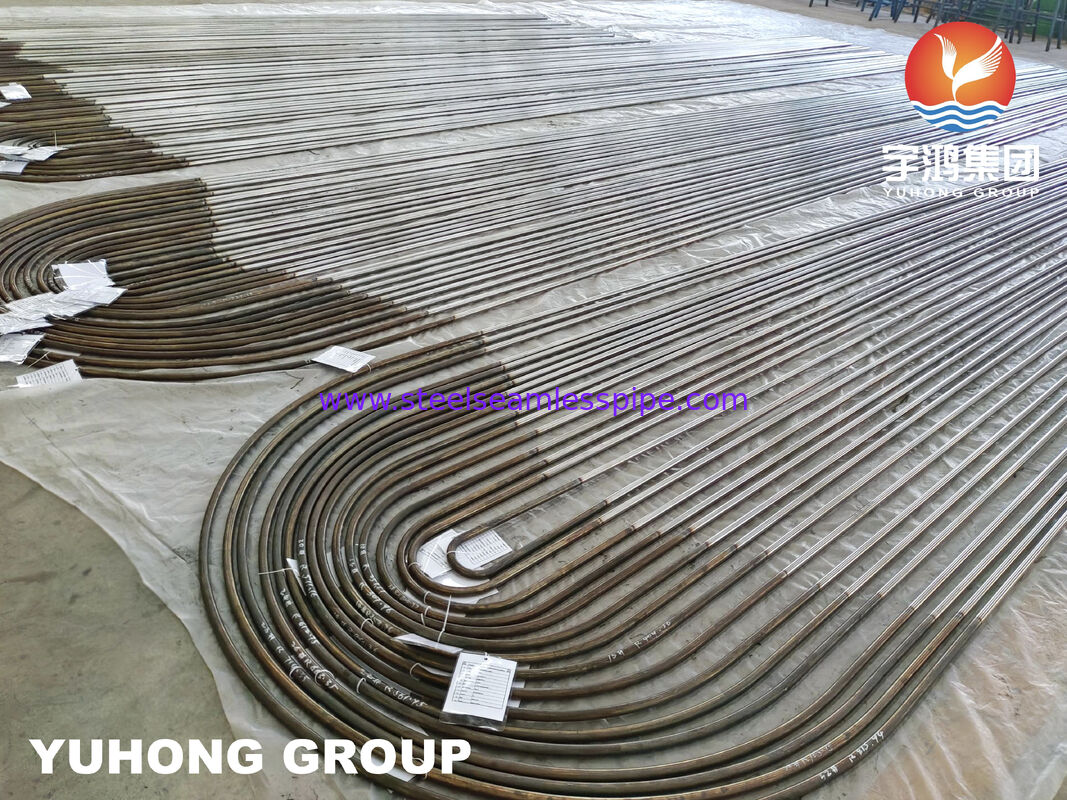

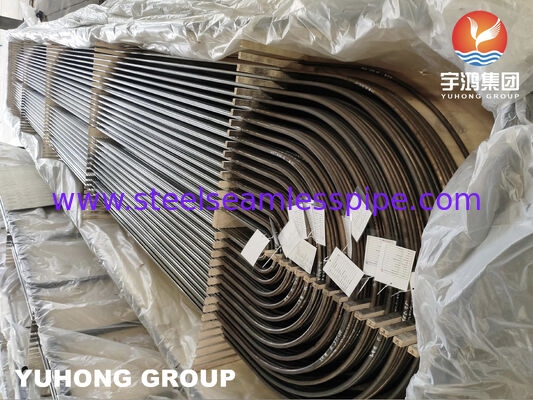

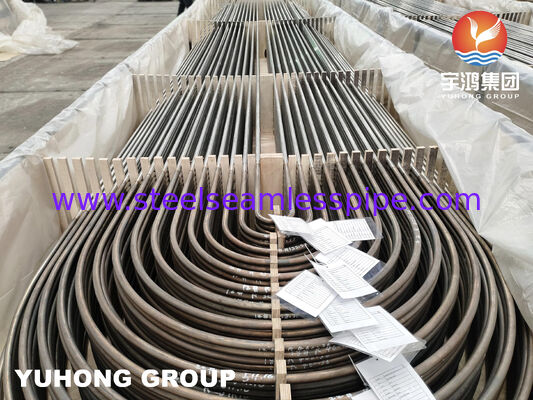

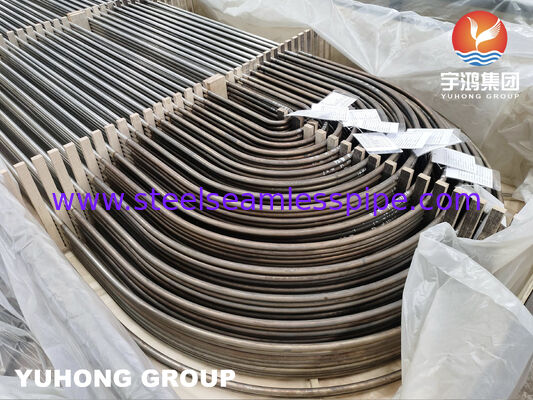

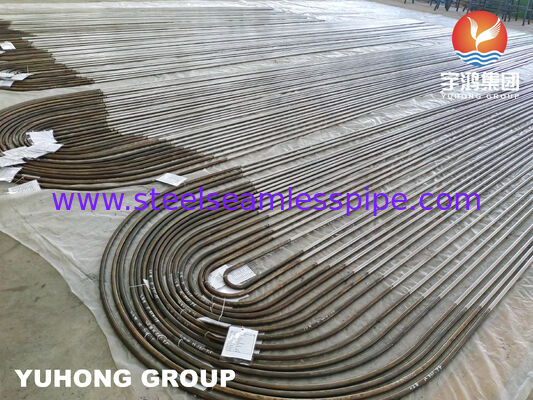

ASTM A213 TP316L ステンレス鋼シームレス U ベンドチューブ
製品概要
熱交換器チューブバンドル用精密 U ベンドチューブ
ASTM A213 TP316L シームレス U ベンド チューブは、シェルアンドチューブ熱交換器、凝縮器、ボイラー向けに、精密な冷間曲げおよび熱処理プロセスを通じてシームレス ステンレス鋼管から製造されています。
直管と比較して、U ベンド管は熱交換器内部の中間溶接接合部を排除し、潜在的な漏れ箇所を減らし、構造の信頼性と熱効率を向上させます。各チューブは指定された中心線半径まで曲げられ、寸法精度、肉厚の完全性、および表面品質を確認するために検査されます。
低炭素 TP316L ステンレス鋼は、溶接後の孔食や粒界腐食に対して優れた耐性を備えているため、これらのチューブは塩化物を含む冷却水、化学処理流体、および工業用熱伝達システムに適しています。
技術仕様
|
アイテム |
仕様 |
|---|---|
|
製品名 |
ASTM A213 TP316L シームレス U ベンドチューブ |
|
標準 |
ASTM A213 / ASME SA213 |
|
材質グレード |
TP316L / UNS S31603 |
|
製品タイプ |
シームレスUベンドチューブ |
|
製造工程 |
冷間引抜+CNC U曲げ |
|
曲げ半径 |
TEMAに従ってカスタマイズ |
|
外径 |
12.7～50.8mm |
|
肉厚 |
0.8～3.5mm |
|
チューブの長さ |
カスタマイズされた |
|
表面仕上げ |
焼きなましと酸洗い |
|
熱処理 |
曲げ後に溶体化処理 |
|
検査 |
静水圧、渦電流、PMI |
|
証明書 |
EN10204 3.1 |
化学組成
|
要素 |
コンテンツ （％） |
|---|---|
|
炭素 |
≤0.030 |
|
クロム |
16.0～18.0 |
|
ニッケル |
10.0～14.0 |
|
モリブデン |
2.0～3.0 |
|
マンガン |
≤2.00 |
|
シリコン |
≤1.00 |
|
リン |
≤0.045 |
|
硫黄 |
≤0.030 |
機械的性質
|
財産 |
要件 |
|---|---|
|
抗張力 |
≧485MPa |
|
降伏強さ |
≧170MPa |
|
伸長 |
≥35% |
|
硬度 |
≤90 HRB |
製品の特徴
縦方向の溶接がないシームレスチューブは、圧力下でも一貫した肉厚と信頼性の高い性能を提供します。
制御された曲げにより、チューブ束全体の寸法の一貫性を維持しながら、壁の薄化と楕円化を最小限に抑えます。
炭素含有量が低いため、溶接および製造後の粒界腐食に対する耐性が向上します。
すべての U ベンド チューブは顧客の図面と TEMA 要件に従って製造されており、管板へのスムーズな取り付けが保証されます。
各生産バッチには、材料識別、検査記録、および EN10204 3.1 認証が提供されます。
利用可能な寸法
|
パラメータ |
範囲 |
|---|---|
|
外径 |
12.7～50.8mm |
|
肉厚 |
0.8～3.5mm |
|
まっすぐな脚の長さ |
カスタマイズされた |
|
曲げ半径 |
カスタマイズされた |
|
チューブの長さ |
図面によると |
アプリケーション
シェル＆チューブ熱交換器
表面コンデンサー
廃熱回収装置
工業用ボイラー
石油化学プラント
肥料プラント
製薬機器
食品加工システム
発電所
洋上熱交換設備
検査と試験
化学分析
機械的特性試験
静水圧試験
渦電流試験
PMI検査
曲げ半径検査
肉厚測定
目視検査
第三者による検査
YUHONG U ベンドチューブを選ぶ理由
曲げ半径を制御した精密冷間曲げ加工
曲げ加工後に溶体化処理
圧力用途向けのシームレス構造
TEMA 図面に従ってカスタマイズされた寸法
完全な検査文書が入手可能
長距離輸送用の輸出梱包
よくある質問
1. TP316L Uベンドチューブは何に使用されますか?
TP316L U ベンドチューブは、主にシェルアンドチューブ熱交換器、凝縮器、ボイラーチューブバンドルに使用されます。
2. シームレス U ベンドチューブが好まれるのはなぜですか?
シームレスチューブは縦方向の溶接を排除し、均一な強度を提供し、潜在的な漏れ箇所を減らします。
3. 曲げ半径はカスタマイズできますか?
はい。曲げ半径、直線脚の長さ、および全体の寸法は、お客様の図面または TEMA の要件に従って製造できます。
4. どのような検査報告書が入手可能ですか?
EN10204 3.1 MTC、静水圧試験、渦電流試験、PMI、および寸法検査レポートが利用可能です。
関連製品
ASTM A213 TP304 U ベンドチューブ
ASTM A213 TP321 シームレス U チューブ
ASTM A213 TP347H U ベンドチューブ
ASTM A179 炭素鋼 U ベンドチューブ
ASTM B163 モネル 400 U ベンド チューブ
ASTM B338 チタン グレード 2 U ベンド チューブ
Uベンド管 vs 直管
|
特徴 |
Uベンドチューブ |
直管 |
|---|---|---|
|
バンドル内の溶接ジョイント |
なし |
返品セクションで必須 |
|
熱交換器の設計 |
好ましい |
標準 |
|
チューブバンドルアセンブリ |
簡略化 |
追加の接続が必要になる場合があります |
|
漏洩リスク |
減少 |
ジョイントの設計による |
