| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | PED 2014/68/EU, ASME, Third-Party Inspection, |
| モデル番号: | A182 F316Lのステンレス鋼Tubesheet |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 機械加工された表面は防食ラッピングで保護され、輸出グレードの木製ケースに固定されます。 |
| 受渡し時間: | QTYによって |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500個/月 |
| 材料の指定: | ASTM A182 F316L / UNS S31603 | 鍛造の分類: | 鍛造オーステナイト系ステンレス鋼 |
|---|---|---|---|
| チューブの穴の構成: | 穴あけ＆精密機械加工 | チューブ穴パターン: | 三角形 / 正方形 / カスタム |
| チューブジョイントの準備: | 拡張 / 溶接 / 拡張 + 溶接 | パスパーティションのジオメトリ: | シングルパスまたはマルチパス |
| 表面保護: | 酸洗いおよび不動態化 | 熱処理: | アニールされる解決 |
| ハイライト: | A182 F316Lのステンレス鋼Tubesheet,偽造されたチューブシート,熱交換器Tubesheet |
||

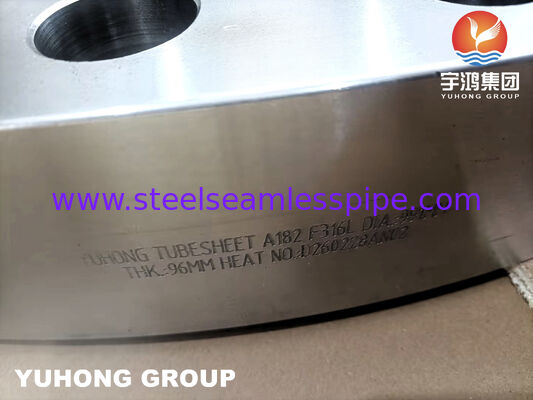

ASTM A182 F316L ステンレス鋼鍛造チューブシート
製品紹介
圧力伝達熱交換器用鍛造F316Lチューブシート
ASTM A182 F316Lチューブシートは、熱交換器チューブを固定し、シェルアンドチューブ機器内のプロセス側流体を分離または制御するために使用される鍛造ステンレス鋼部品です。
製造元は316Lオーステナイト系ステンレス鋼であり、チューブシートは耐食性と良好な溶接性を兼ね備え、湿気、塩化物、およびさまざまなプロセス流体にさらされる機器に適しています。

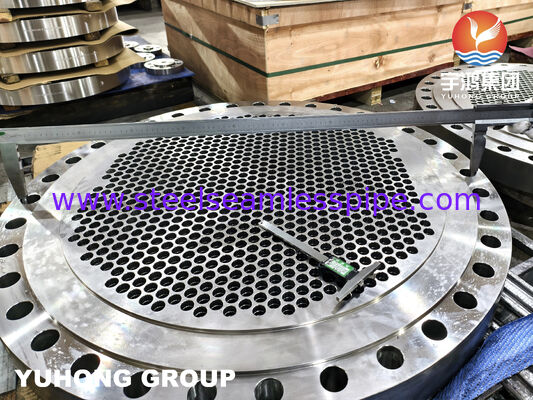

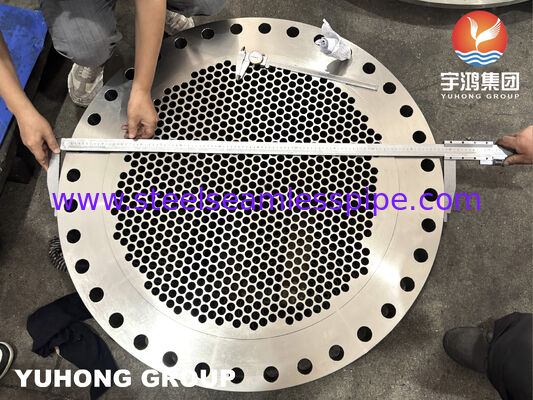

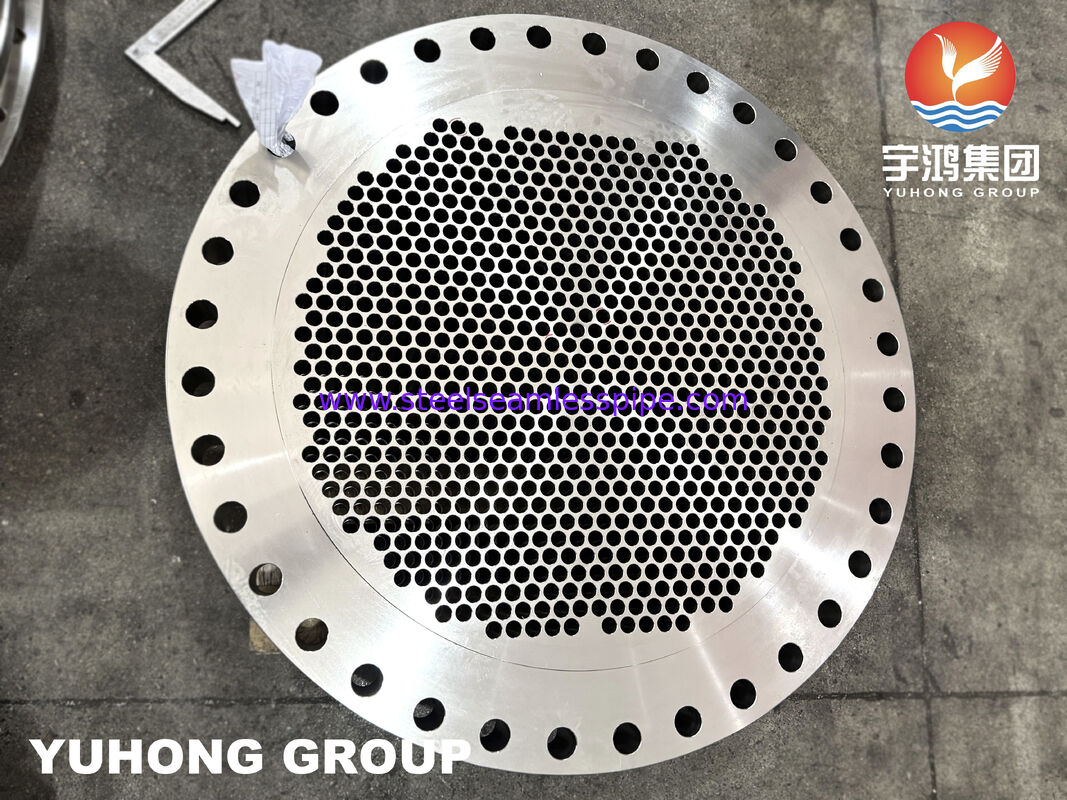

チューブシートは、熱交換器図面に従って、精密機械加工されたチューブ穴、シェル側シール面、パスパーティション溝、およびボルト穴で供給できます。チューブ穴の直径、ピッチ、レイアウト、および穴あけ公差は、必要なチューブ・ツー・チューブシート接合方法に従って制御できます。
機器の設計に応じて、チューブ穴はローラー拡張、シール溶接、強度溶接、または拡張・溶接チューブ接合用に準備できます。
技術仕様
| 項目 | 仕様 |
|---|---|
| 製品名 | ASTM A182 F316L 鍛造チューブシート |
| 材料グレード | ASTM A182 F316L / UNS S31603 |
| 材料タイプ | オーステナイト系ステンレス鋼 |
| 製造プロセス | 鍛造 + CNC加工 |
| 熱処理 | 固溶化焼きなまし |
| チューブシートタイプ | 固定 / フローティング / チャンネルタイプ |
| チューブ穴パターン | 三角 / 回転三角 / 正方形 / カスタム |
| チューブ穴準備 | 穴あけ / リーマ加工 / 溝加工 |
| チューブ接合 | 拡張 / シール溶接 / 強度溶接 |
| 表面仕上げ | 機械加工 / ピックル処理 / 不動態化 |
| 検査 | PMI、UT、寸法検査 |
| 認証 | EN 10204 3.1 / 3.2 |
代表的な寸法
| パラメータ | 利用可能な構成 |
|---|---|
| 外径 | 図面による |
| 厚さ | 機器設計による |
| チューブ穴径 | チューブODによる |
| チューブピッチ | カスタマイズ |
| チューブ穴レイアウト | 三角 / 正方形 / カスタム |
| 穴数 | カスタマイズ |
| パスパーティション | シングル / マルチパス |
| ボルト穴パターン | カスタマイズ |
製品の特徴
チューブ穴は、指定された直径、ピッチ、位置公差、およびチューブシートレイアウトに従ってCNC加工されます。
チューブシートは、機械的拡張、シール溶接、強度溶接、または拡張と溶接の組み合わせ用に準備できます。
F316Lステンレス鋼は、従来の304Lステンレス鋼と比較して、局所腐食に対する耐性を向上させるモリブデン含有オーステナイト系冶金を提供します。
パスパーティション溝とガスケット座面は、必要な流体フロー配置に従って機械加工できます。
圧力機器プロジェクトには、熱番号トレーサビリティ、PMI、および材料認証を提供できます。
代表的な用途
シェルアンドチューブ熱交換器
固定チューブシート熱交換器
フローティングヘッド熱交換器
プロセスクーラー
コンデンサー
リボイラー
給水ヒーター
化学プロセス機器
製薬プロセス機器
海水淡水化装置
代表的なチューブ・ツー・チューブシート接合
チューブ端をチューブ穴に押し広げて、機械的接触とシールを作成します。
追加の漏れ保護が必要な場合、チューブとチューブシートの界面に溶接が施されます。
チューブをチューブシートに溶接して、構造的なチューブ接合を形成します。
機械的保持と強化されたシールの両方が必要な用途では、機械的拡張とシール溶接を組み合わせます。
同等材料グレード
| 規格 | グレード |
|---|---|
| ASTM | A182 F316L |
| ASME | SA182 F316L |
| UNS | S31603 |
| EN | 1.4404 |
| DIN | X2CrNiMo17-12-2 |
| JIS | SUS316L |
検査と文書
陽性材料識別（PMI）
超音波探傷試験（UT）
寸法検査
チューブ穴径検査
チューブ穴位置検査
平面度検査
硬度試験
目視検査
EN 10204 3.1 MTC
EN 10204 3.2 検査
よくある質問
主にシェルアンドチューブ熱交換器、コンデンサー、リボイラー、その他の管状プロセス機器に使用されます。
はい。チューブ径、ピッチ、穴数、レイアウト、パスパーティションは、機器の図面に従って製造できます。
機械的拡張、シール溶接、強度溶接、および拡張・溶接の組み合わせ構成を準備できます。
はい。PMI、寸法検査、UT、およびEN 10204 3.1/3.2の書類は、プロジェクトの要件に従って供給できます。
① 固定チューブシート対フローティングヘッドチューブシート
固定チューブシート熱交換器
フローティングヘッド熱交換器
チューブシート設計
熱膨張補償
② チューブ穴パターン
三角ピッチ
回転三角ピッチ
正方形ピッチ
回転正方形ピッチ
③ チューブ・ツー・チューブシート接合
チューブ拡張 / チューブローリング / シール溶接 / 強度溶接 / チューブ穴溝 / チューブ接合漏れ
