| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

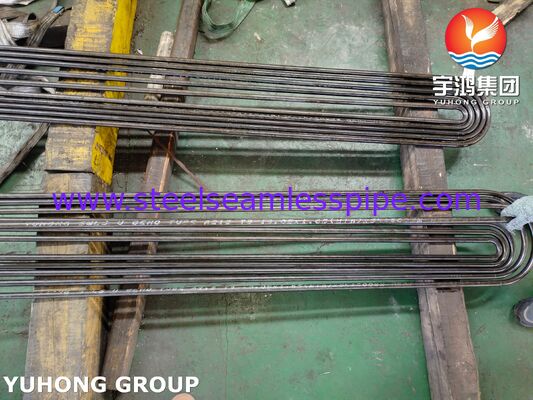

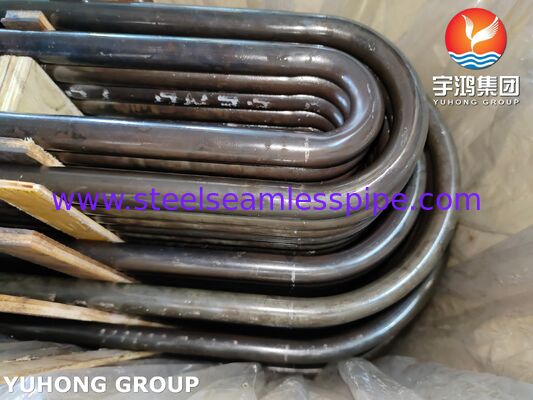

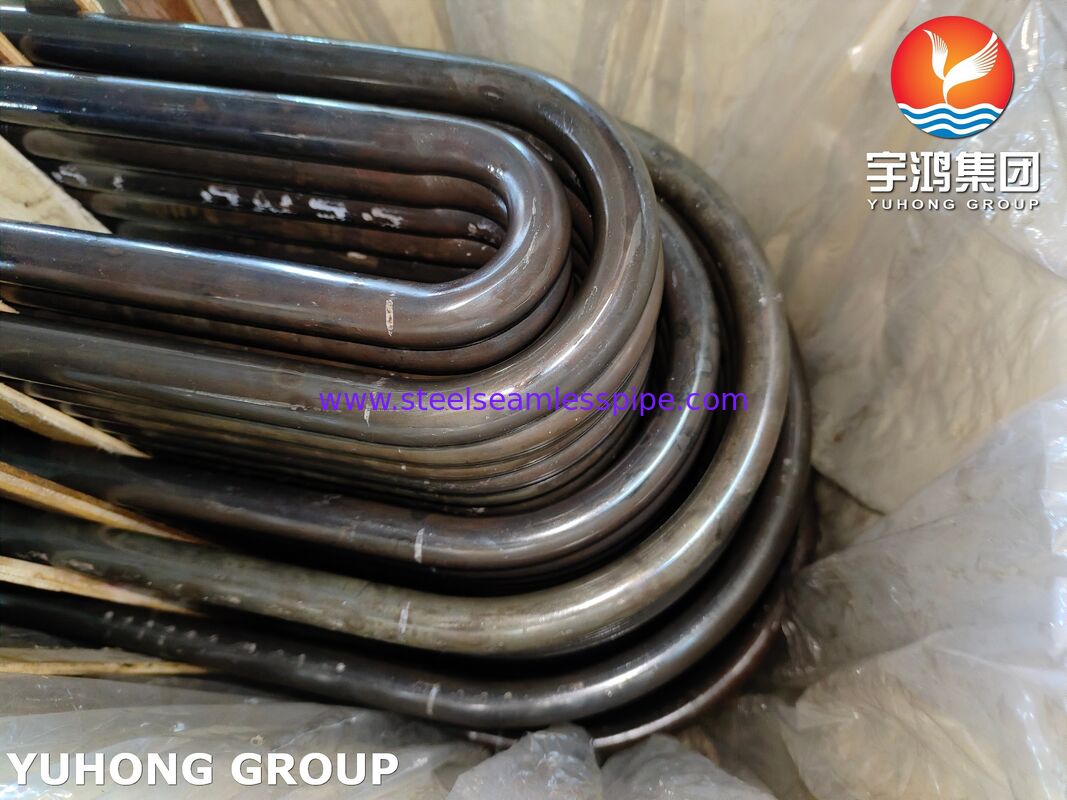

| モデル番号: | SA213 T9 シームレス U チューブ |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 数量により異なります |
| 支払条件: | T/T、L/C |
| 供給の能力: | 800トン/月 |
| ハイライト: | ASME SA213 T9 シームレスチューブ,高温熱交換器管,合金鋼Uチューブ |
||
|---|---|---|---|
熱交換器管のソリューションを専門とする. 特に技術的な権限高温シェル・アンド・チューブ熱交換器の用 U-ベンドチューブ形成と熱処理すべての製品は,ASME第2節とASTMの仕様を完全に遵守して製造され,文書化されています.
| エレメント | 構成 (%) | 要求事項 |
|---|---|---|
| 炭素 (C) | ≤0.15 | マックス |
| マンガン (Mn) | 0.30 - 060 | 範囲 |
| リンゴ (P) | ≤0.025 | マックス |
| 硫黄 (S) | ≤0.025 | マックス |
| シリコン (Si) | 0.25 - 100 | 範囲 |
| クロム (Cr) | 8.00 - 1000 | 範囲 |
| モリブデン (Mo) | 0.90 - 110 | 範囲 |
参照:ASME SA-213/SA-213M 表 1 (低合金鋼 - グレードT9,UNS K90941)
9%のクロム含有量は,保護性クロム酸化物層の形成により酸化抵抗を保ち,1%のモリブデンが高温でのクレイプ強度に貢献する.
| 資産 | 要求事項 |
|---|---|
| 張力強度,分 | 415 MPa (60 ksi) |
| 収力強度,分 | 205 MPa (30 ksi) |
| 伸縮 (2インチまたは50mm) | 30% |
| 硬さ 最大 | 179 HBW / 190 HV |
| ロックウェル | 89 HRB |
参照:ASME SA-213/SA-213M 表4
| グレード | UNS番号 | 熱処理タイプ | 熱温 |
|---|---|---|---|
| T9 | K90941 | 完全または同熱で焼却し,または正常化し,冷却する | 675°C ほど |
参照:ASME SA-213/SA-213M 表3
熱処理は,熱型化のための加熱に加えて別々に実施する.T9を含むフェリット合金鋼については,熱処理のため,チューブを表3の要件に従って再加熱しなければならない..
管は,シームレスなプロセスで製造され,指定されるように熱加工または冷加工される.
各パスは,次の検査を受けなければならない.
| テスト | 頻度 |
|---|---|
| 張力試験 | 一組あたり1つのチューブから1つのサンプル (≤50チューブ); 一組あたり2つのチューブ (>50チューブ) |
| 硬度試験 (ブリーネル/ヴィッカース/ロックウェル) | パートあたり2本のチューブ |
| 均等化試験 | セットごとに1つの完成チューブの各端 |
| 燃焼試験 | セットごとに1つの完成チューブの各端 (平坦化試験から異なるチューブ) |
| 水静止または非破壊的な電気試験 | 各チューブ |
参照:ASME SA-213/SA-213M 第9節と第10節
ユホンググループは,熱交換器の製造のための統合供給を提供しています.
| 構成要素 | 物質的相容性 |
|---|---|
| Uベンドチューブ | ASTM A213 T9 (および他のTグレード) |

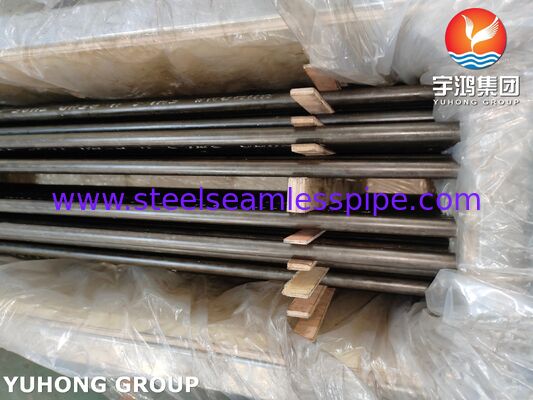

| 直管 | ASTM A213 / A269 / A249 |
| トゥープシート | SA-516 Gr70,SA-266 プラスト材料 |
| バフラー | 炭素鋼,ステンレス鋼 |
| シェルとチャネル | SA-516 Gr70SA-240 |
U曲線の最小半径:1.5 * 過剰摂取(標準) 合意によりより狭い半径が利用可能である.
ASME SA-213 T9 縫合のない管は,以下を含む高温,高圧サービスのために規定されている.
運用範囲:温度で持続的に動作する600〜650°C (1110〜1200°F)酸化抵抗とクレイプ強度が保たれています
