DIN 86090 CuNi 90/10 肘 C70600 銅ニッケルパイプフィッティング
についてDIN 86090 CuNi 90/10 肘銅・ニッケル合金管システム向けに設計された銅・ニッケル・バック・ウェルド・フィッティングである.肘は,連続用パイプ装置に適した溶接接続を維持しながらパイプ方向の制御変更を提供します.
製品概要
CuNi 90/10 フィッティングは一般的にCuNi10Fe ベースの銅・ニッケル合金関連指定を含むUNS C70600海洋,海水,その他の耐腐食管管システムに広く使用されています.正確な材料の名称と化学組成は,適用される購入仕様に照らして確認する必要があります..
製造:DIN 86090プロジェクト要件に応じて,フィッティングは異なる肘の角度,寸法,壁厚さで供給することができます.
テクニカル仕様
| ポイント |
仕様 |
| 製品名 |
CuNi 90/10 コッパー ニッケル肘 |
| 製品タイプ |
バット・ウェールド・エルボウ |
| スタンダード |
DIN 86090 |
| 材料 |
銅ニッケル合金 |
| グレード |
CuNi 90/10 / CuNi10Fe ベースの |
| 関連 UNS グレード |
C70600* |
| 銅-ニッケルシステム |
クーニフェン |
| 接続タイプ |
バット・ウェルド |
| 肘の角度 |
45° / 90° / オーダーメイド |
| 製造業 |
形状 / 仕様に従ってシームレスまたは溶接された構造 |
| サイズ |
パーソナライズ / DIN 86090 に準拠する |
| 壁の厚さ |
対応管の仕様 |
| 終わり の 準備 |
バット・ウェールド・エンド |
| 表面 |
ミル仕上げ / 漬けまたはカスタマイズ |
| 熱処理 |
材料と生産の要求に応じて |
| 検査 |
寸法,視覚,材料の検査 |
* C70600は,自動的な"対"の等価ではなく,関連物質の名称として扱われるべきである.正確な等価性を主張する前に,化学組成は実際のDIN 86090材料グレードと比較する必要があります..
DIN 86090 規格
DIN 86090 は特に銅-ニッケル合金パイプラインにバック溶接用の銅-ニッケル合金肘.
この規格は,フィッティングが銅-ニッケルパイプシステムとそれらの溶接構成との互換性を維持する必要があるアプリケーションに適用されます.
主要な考慮事項は以下のとおりです.
- 肘の寸法
- 外径と壁厚さ
- 肘半径
- バット・ウェルドの末端の準備
- 材料の名称
- 配達条件
- 尺寸の許容量
プロジェクトオーダーでは,配列の寸法と対応するパイプサイズと壁厚さを指定する必要があります.
材料はクイーン90/10
CuNi 90/10 銅-ニッケル合金 は,海水と海洋環境.
材料の特徴:
- 約90%の銅と10%のニッケルを含む銅-ニッケル合金
- 海水による腐食に強い耐性
- 適切な流量条件下での侵食腐食に対する良好な耐性
- 船舶用パイプシステムに適している
- 優れた製造と溶接特性
- 銅-ニッケル管管システムと互換性
- 銅-ニッケル材料が指定されている場合,長期使用に適しています.
CuNi 90/10 級の鉄とマンガンの添加は,船舶での材料の性能に寄与する.正確な化学的制限は,適用される材料仕様に依存する.
製品構造
DIN 86090 の肘は,バット・ウェルドの末端合致する銅ニッケルパイプに直接溶接することができます.
主な設計特徴:
- 肘の配置:要求に応じて45°または90°
- 接続:バット 溶接
- 曲線幾何学パイプ装置の制御半径
- 準備終了:バット・ウェルディングに適している
- 壁の厚さ:接続されたパイプに対応するように選択
- サイズ制御:適用されるDIN 86090要件に基づいて
この配置では,肘部位置にフレンズ接合を導入することなく連続的な溶接管の接続を可能にします.
製造プロセス
製造経路は,必要なサイズ,材料の状態,生産仕様に応じて選択されます.
- 原材料の選択
銅-ニッケル合金材料は,指定されたグレードと化学要求に応じて選択されます.
- 材料の検証
化学成分と材料の識別は,形作る前に確認されます.
- 肘 形成
管状の材料は,必要な肘の幾何形に形成されます.
- 終わり の 準備
バット・ウェルドの端は,配合CuNiパイプとの接続を容易にするように準備されています.
- 熱処理
材料仕様と製造手順が要求する場合は熱処理を行います.
- 寸法検査
外径,壁厚さ,曲がり角,半径,端の寸法が確認される.
- 表面検査
装置は表面の欠陥や形状に関する不規則性について視覚的に検査されます.

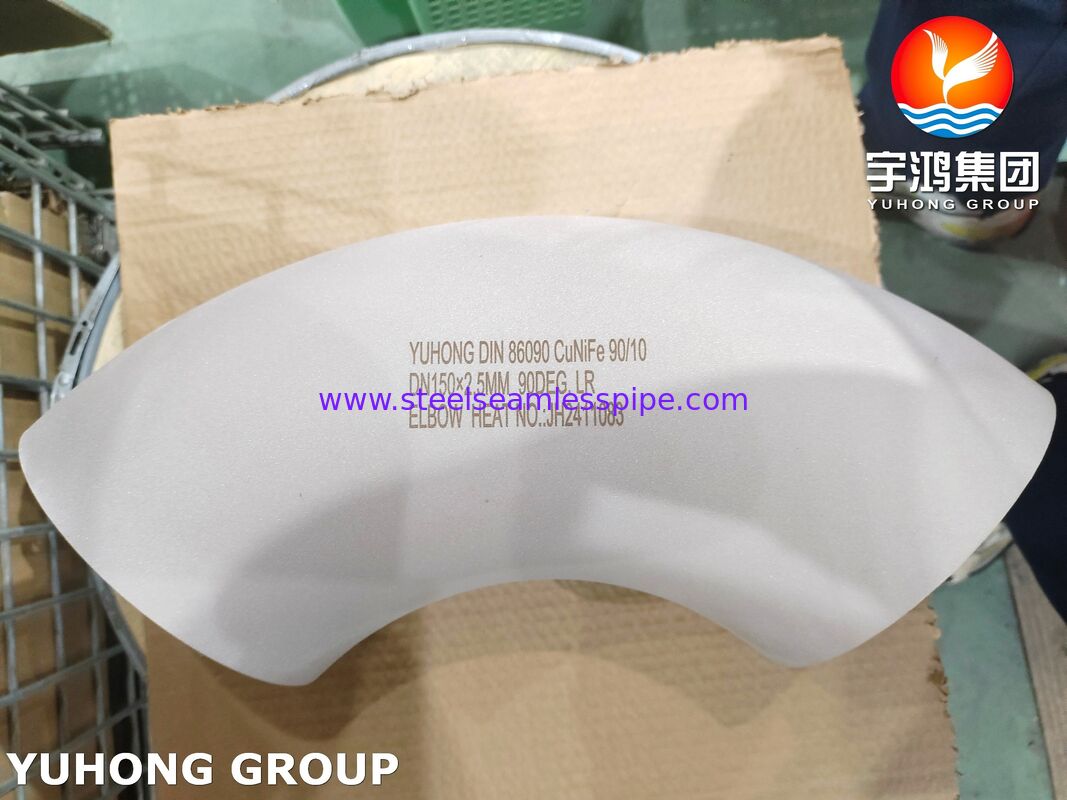

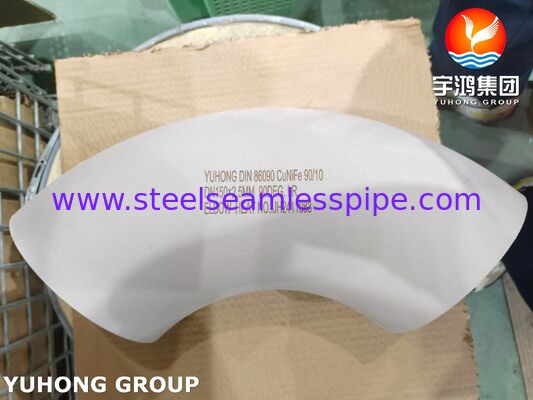

- 最終検査とマーク
製品識別と検査の書類は梱包前に完成します.
申請
DIN 86090 CuNi 90/10 の肘は,銅-ニッケル合金が指定されているパイプシステムに特に適しています.
海事・造船業
- 海水冷却ライン
- 海胸管
- 火災対策海水システム
- バラストパイプ
- 貯水池と排水システム
- 海洋冷却回路
海上と海水システム
- 海水吸収線
- 冷却用水道
- オフショア・プラットフォーム用パイプ
- 淡水処理に関するパイプ
- 海水循環システム
工業用パイプ
- 熱交換器のパイプ
- コンデンサーシステム
- 冷却水システム
- 腐食耐性のあるプロセスパイプ
- 発電所の補助冷却システム
なぜ CuNi 90/10 肘を使うのか?
- 海水による腐食耐性
CuNi 90/10合金は,適切に設計され操作される海洋環境における耐腐蝕性のために海水管管に広く使用されています.
- 侵食 腐食 に 対する 良い 耐久 性
銅ニッケル合金では,速度,水化学,システム設計が適切な使用条件にとどまる場合,流れる海水における侵食腐食に有用な耐性を提供することができる.
- 溶接管の配置
バット・ウェルド設計により,肘は連続溶接銅ニッケルパイプシステムの一部を構成することができます.
- 物質的相容性
対応するCuNiパイプのCuNiフィッティングを使用すると,パイプシステム全体で材料の一貫性を維持できます.
- プロジェクト特有の次元
肘の角度,直径,壁厚さ,その他の尺寸要求は,パイプ設計と適用される仕様に従って提供できます.
検査と試験
プロジェクト仕様に応じて検査要件をカスタマイズすることができます.
| 検査/試験 |
利用可能性 |
| 化学組成 |
入手可能 |

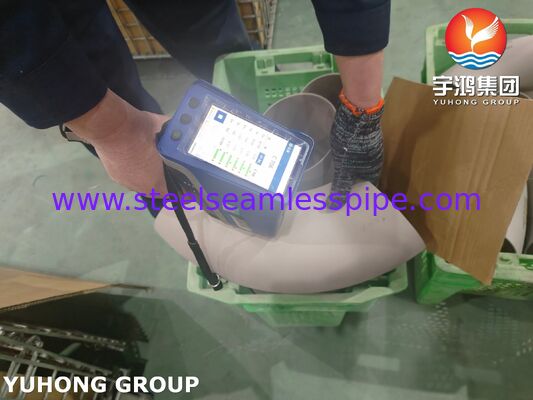

| PMI |
要求に応じて利用可能 |
| 視覚検査 |
スタンダード |
| 寸法検査 |
スタンダード |
| 壁厚度検査 |
入手可能 |
| 肘の角度検査 |
入手可能 |
| 曲がり半径検査 |
入手可能 |
| 表面検査 |
スタンダード |
| 溶接検査 |
建築によって |
| NDT |
プロジェクトの要求に応じて |
| MTC/材料証明書 |
入手可能 |
| 第三者による検査 |
要求に応じて |
利用可能な製品構成
| パラメータ |
オプション |
| 材料 |
クニ 90/10 |
| 関連グレード |
C70600* |
| 肘型 |
45° / 90° |
| 接続 |
バット・ウェルド |
| サイズ |
DIN / カスタマイズ |
| 壁の厚さ |
カスタマイズ |
| 曲線半径 |
設計によって |
| 終わり の 準備 |
バット・ウェルド |
| 表面状態 |
ミル / オーダーメイド |
| 検査 |
標準 / プロジェクト 特定 |
化学組成と適用される仕様によって,最終材料の等価性が確認されるべきである.
カスタマイズオプション
肘は,プロジェクト特有の要件に従って製造または供給され得る.
- 名目パイプサイズ
- 外径
- 壁の厚さ
- 肘の角度
- 曲がり半径
- 最終準備
- 材料の状態
- 検査要件
- 標識の要件
- 証明書要求
- 梱包要件
証明書と文書
典型的な文書には,以下の内容が含まれます.
- 材料試験証明書 (MTC)
- EN 10204 3.1 証明書
- 化学組成報告
- 機械試験報告
- PMI 報告
- 寸法検査報告
- 視覚検査報告
- 指定された場合 NDT レポート
- 第三者による検査報告
- 適合証明書
- 梱包リスト
購入注文とプロジェクト要件に応じて文書を作成できます.
