ASTM A790 S31803 デュプレックス 2205 溶接管（腐食環境用）
ASTM A790 S31803 デュプレックス 2205 ステンレス鋼溶接管
製品概要
ASTM A790 S31803 デュプレックス 2205 ステンレス鋼溶接管は、腐食性プロセス配管および要求の厳しい産業用途向けに設計されたフェライト・オーステナイト系デュプレックスステンレス鋼管です。UNS S31803 デュプレックスステンレス鋼から製造され、高い機械的強度と、一般的な腐食および塩化物含有環境に対する優れた耐性を兼ね備えています。
溶接構造は、制御された長手方向溶接品質、カスタム寸法、および大口径の外径が必要な用途に適しています。この管は、溶液焼鈍、酸洗、寸法検査、および適用されるASTM A790/A790Mおよび購入注文の要件に従ったプロジェクト固有の試験で供給可能です。
デュプレックス 2205 S31803 は、従来のステンレス鋼や炭素鋼では要求される強度と耐食性の組み合わせを提供できない石油・ガス、石油化学、化学処理、海洋、発電、産業用水システムで広く検討されています。
技術仕様
| 項目 |
仕様 |
| 製品名 |
デュプレックス 2205 ステンレス鋼溶接管 |
| 材料グレード |
UNS S31803 |
| 一般グレード |
デュプレックス 2205 |
| 材料タイプ |
フェライト・オーステナイト系デュプレックスステンレス鋼 |
| 材料規格 |
ASTM A790 / ASME SA790 |
| 製造方法 |
自動長手溶接 |
| 管タイプ |
直管溶接管 |
| 熱処理 |
溶液焼鈍 |
| 表面状態 |
焼鈍・酸洗 / カスタム |
| 外径 |
カスタム |
| 肉厚 |
カスタム |
| 長さ |
固定 / ランダム / カスタム |
| 端部加工 |
平端 / 面取り / カスタム |
| 寸法規格 |
ASME B36.19 / プロジェクト仕様 |
| 検査 |
水圧 / 非破壊 / 寸法 |
| PMI |
利用可能 |
| MTC |
EN 10204 3.1 / 3.2 |
| 第三者検査 |
要望に応じて利用可能 |
材質：UNS S31803 デュプレックス 2205
UNS S31803 は、一般的にデュプレックス 2205 ファミリーとして識別されるデュプレックスステンレス鋼グレードです。そのフェライト・オーステナイト系ミクロ構造は、304L や 316L のような従来のオーステナイト系グレードとは異なる、強度と耐食性のバランスを提供します。
クロム、ニッケル、モリブデン、窒素を含む合金システムは、塩化物含有環境および応力腐食割れに対する耐性に貢献します。したがって、S31803 は、機械的強度と耐食性の両方が重要な設計上の考慮事項であるプロセス配管に頻繁に選択されます。
製品の特徴
- デュプレックス フェライト・オーステナイト系構造: デュプレックスミクロ構造は、要求の厳しい産業配管システムに機械的強度と耐食性の組み合わせを提供します。
- 良好な塩化物耐食性: S31803 デュプレックス 2205 は、塩化物含有流体やその他の腐食性プロセス環境にさらされる配管に一般的に選択されます。
- 応力腐食割れ耐性: デュプレックスステンレス鋼は、多くの従来のオーステナイト系ステンレス鋼グレードと比較して、塩化物応力腐食割れに対する耐性が向上しています。
- 高い機械的強度: デュプレックス 2205 の機械的強度は、多くの従来のオーステナイト系ステンレス鋼よりも高いため、強度を考慮する必要がある圧力配管およびプロセスシステムに適しています。
- 制御された溶接構造: 自動長手溶接は、制御された溶接シームを提供し、大口径管およびカスタム肉厚の製造を可能にします。
- カスタマイズ可能な供給: 管の外径、肉厚、長さ、端部加工、表面状態、検査、および文書は、プロジェクトの要件に従って供給可能です。
製造プロセス
ASTM A790 S31803 溶接管の典型的な製造プロセスには以下が含まれます:
- デュプレックスステンレス鋼板またはストリップの準備
- 原材料の識別と化学的検証
- 板またはストリップの成形
- 制御された長手溶接
- 溶接シーム検査
- 溶液熱処理
- 酸洗と表面処理
- 指定された長さに切断
- 端部加工
- 寸法検査
- 水圧または適用可能な非破壊検査
- PMIおよび最終検査
- マーキングと輸出梱包
実際の製造ルートと試験範囲は、適用される規格、購入仕様、および合意された検査計画に従って管理されます。
用途
- 石油・ガス: 腐食性流体や塩化物含有環境に遭遇する可能性のある特定のプロセス、生産、ユーティリティ配管システムで使用されます。
- 石油化学プラント: デュプレックスステンレス鋼構造を必要とする製油所および石油化学施設のプロセス配管に適しています。
- 化学処理: 耐食性と機械的強度が必要な特定の化学プロセスラインに適用されます。
- 海洋・海水システム: 海洋配管、冷却水システム、および特定の海水関連用途で検討されます（実際のサービス条件によります）。
- 発電: 発電所の特定の冷却水、プロセス水、および補助配管システムで使用されます。
- 産業プロセス配管: 強度、耐食性、および溶接管構造の組み合わせを必要とする産業流体輸送システムに適しています。
典型的なサービス媒体
注意: 材料の適合性は、実際の媒体、塩化物濃度、温度、流速、および運転条件に従って評価する必要があります。
ASTM A790 S31803 溶接管 vs. シームレス管
ASTM A790 は、シームレス管と直管溶接デュプレックスステンレス鋼管の両方を対象としています。溶接管は、板またはストリップを成形し、制御された長手溶接を作成することによって製造されます。大口径の外径や特定のカスタム寸法に有利な場合があります。シームレス管は、長手溶接なしで製造され、特定の圧力、サイズ、またはプロジェクトの要件を選択するために使用される場合があります。溶接構造とシームレス構造の選択は、管の寸法、サービス条件、設計要件、および適用されるプロジェクト仕様に基づいて行う必要があります。
S31803 vs. S32205 デュプレックス 2205
| 項目 |
S31803 |
S32205 |
| 一般名称 |
デュプレックス 2205 |
デュプレックス 2205 |
| UNS指定 |
S31803 |
S32205 |
| 材料ファミリー |
デュプレックスステンレス鋼 |
デュプレックスステンレス鋼 |
| 構造 |
フェライト・オーステナイト系 |
フェライト・オーステナイト系 |
| 典型的なCr-Ni-Moシステム |
22Cr-5Ni-3Moクラス |
22Cr-5Ni-3Moクラス |
| 典型的な用途 |
腐食性プロセス配管 |
腐食性プロセス配管 |
S31803 と S32205 はどちらもデュプレックス 2205 として一般的に関連付けられていますが、化学組成の要件が異なります。自動的に交換可能として扱われるべきではありません。購入注文で指定された正確なUNSグレードは常に従う必要があります。
関連材料指定
| 規格 / システム |
指定 |
| UNS |
S31803 |
| 一般グレード |
デュプレックス 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| EN参照 |
X2CrNiMoN22-5-3 |
| JIS参照 |
SUS329J3L |
関連指定は、正確な同等物として扱われる前に、適用される材料規格および化学的/機械的要件に対して検証する必要があります。
検査と試験
品質検査は、ASTM A790/A790M およびプロジェクト固有の要件に従って手配できます。典型的な検査オプションには以下が含まれます:
- 化学組成分析
- 引張試験
- 硬度試験
- 平坦化試験
- 水圧試験
- 非破壊電気試験
- 溶接シーム検査
- 指定された場合の超音波試験

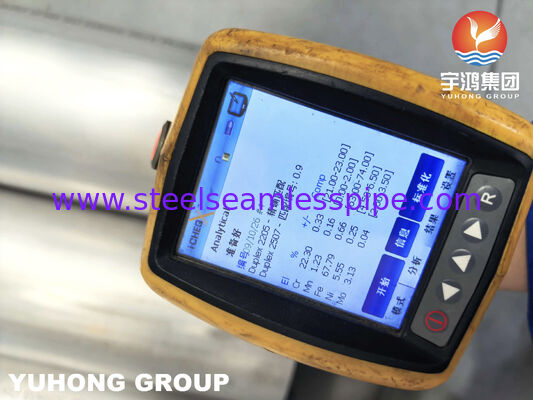

- 材料識別 (PMI)

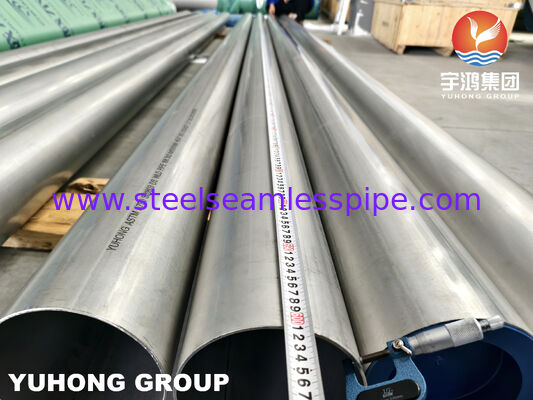

- 寸法検査
- 目視検査
- 表面検査
- 第三者検査
表面処理
ASTM A790 S31803 溶接管は、製造プロセスおよびプロジェクトの要件に適した表面状態で供給できます。一般的なオプションには以下が含まれます:
- 溶液焼鈍・酸洗
- 焼鈍・酸洗
- 機械加工表面
- カスタム表面仕上げ
表面要件は、管の寸法、製造ルート、およびプロジェクト仕様に従って確認する必要があります。
端部加工
管端は、顧客の配管および溶接要件に従って供給できます。利用可能なオプションには以下が含まれます:
- 平端
- 面取り端
- スクエアカット端
- カスタム端部加工
品質文書と証明書
以下の文書は、購入注文および検査計画に従って提供できます:
- EN 10204 3.1 材料試験証明書
- EN 10204 3.2 証明書（要望に応じて）
- 化学分析レポート
- 機械試験レポート
- 水圧試験レポート
- NDTレポート
- PMIレポート
- 寸法検査レポート
- 熱処理記録
- 梱包リスト
- 原産地証明書
- 第三者検査レポート
梱包

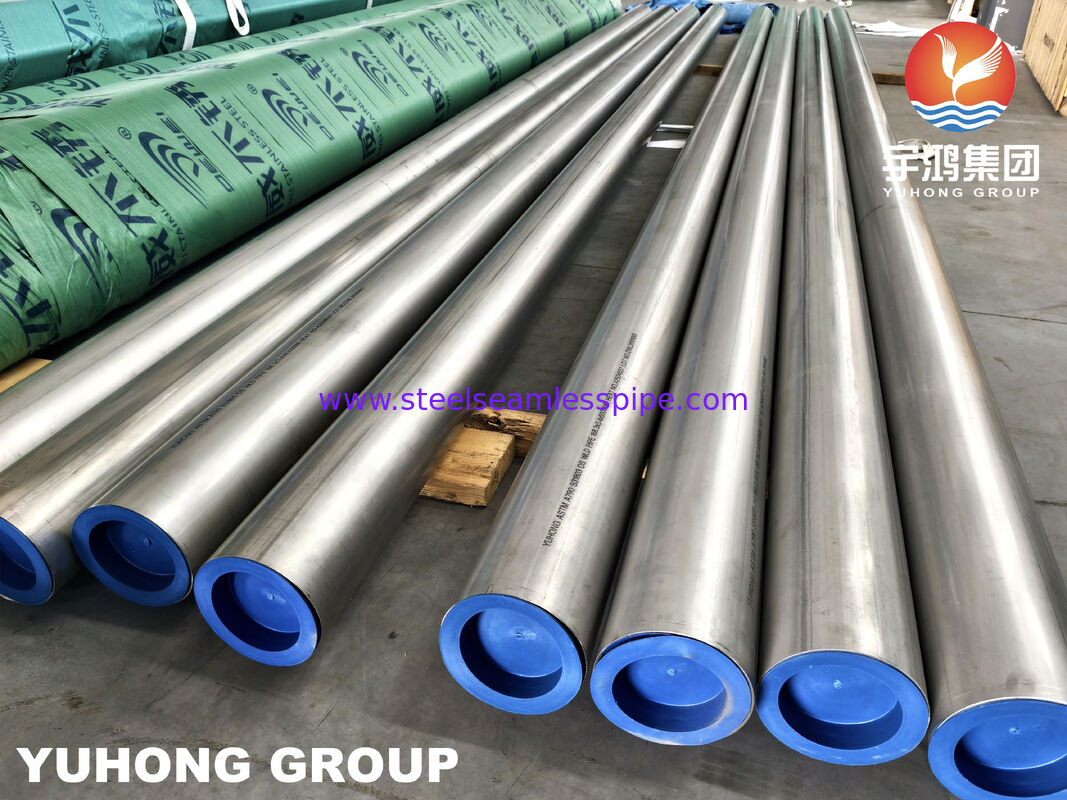

ASTM A790 S31803 溶接管は、通常、保護用エンドキャップを付け、管のサイズと輸送要件に従ってしっかりとバンドルされて供給されます。長距離輸送のために、プラスチック包装、鋼帯、および耐航性のある輸出梱包を手配できます。
カスタム製造と供給
ASTM A790 S31803 デュプレックス 2205 溶接管をカスタムで供給できます:
- 外径
- 肉厚
- 管長
- 端部加工
- 表面状態
- 熱処理
- 検査要件
- PMI要件
- NDT要件
- 第三者検査
- 材料証明書
製造前に技術図面、プロジェクト仕様、および検査計画をレビューして、適用される要件を確認できます。
よくある質問
- ASTM A790 S31803 管とは何ですか？
ASTM A790 S31803 管は、ASTM A790/A790M の要件に従って製造されたデュプレックスステンレス鋼管です。UNS S31803 は、一般的にデュプレックス 2205 ステンレス鋼に関連付けられています。
- ASTM A790 S31803 管は溶接管ですか、それともシームレス管ですか？
ASTM A790 は、シームレス管と直管溶接管の両方を対象としています。製品説明には、供給される管が溶接管かシームレス管か明確に記載する必要があります。
- S31803 はデュプレックス 2205 と同じですか？
S31803 は一般的にデュプレックス 2205 として識別されます。しかし、S31803 と S32205 は化学組成の要件が異なるため、各プロジェクトで指定された UNS グレードを確認する必要があります。
- ASTM A790 S31803 溶接管は何に使用されますか？
石油・ガス、石油化学、化学処理、海洋、発電、産業プロセス配管用途で一般的に使用されます。
- S31803 溶接管は PMI 付きで供給できますか？
はい。購入注文または検査計画で要求された場合、材料識別 (PMI) を手配できます。
- 第三者検査を手配できますか？
はい。合意された検査範囲とプロジェクトの要件に従って、第三者検査を手配できます。
