| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SB163 N04400 ニッケル合金 U ベンドチューブ |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | T/T、L/C |
| 供給の能力: | 800トン/月 |
| ハイライト: | ASME SB163 N04400 ニッケル合金Uベンドチューブ,コンデンサ用のニッケル合金U曲線管,熱交換器用ニッケル合金管 |
||
|---|---|---|---|

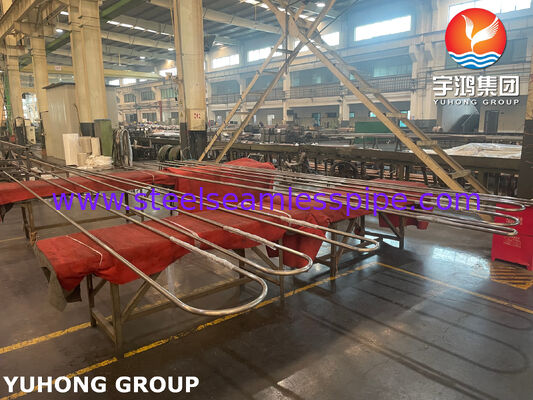

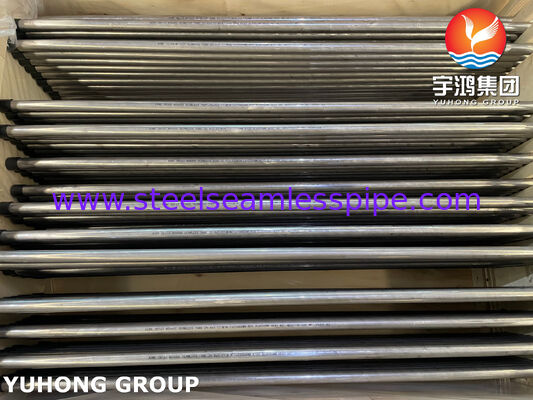

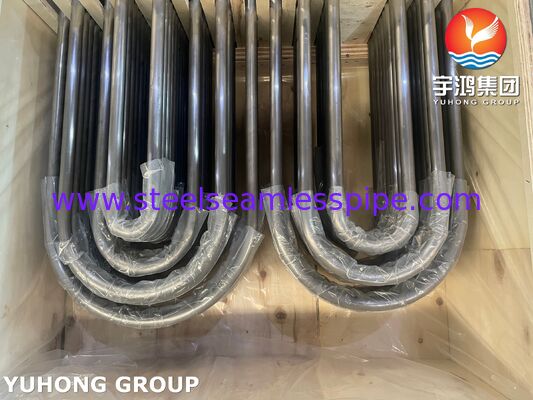

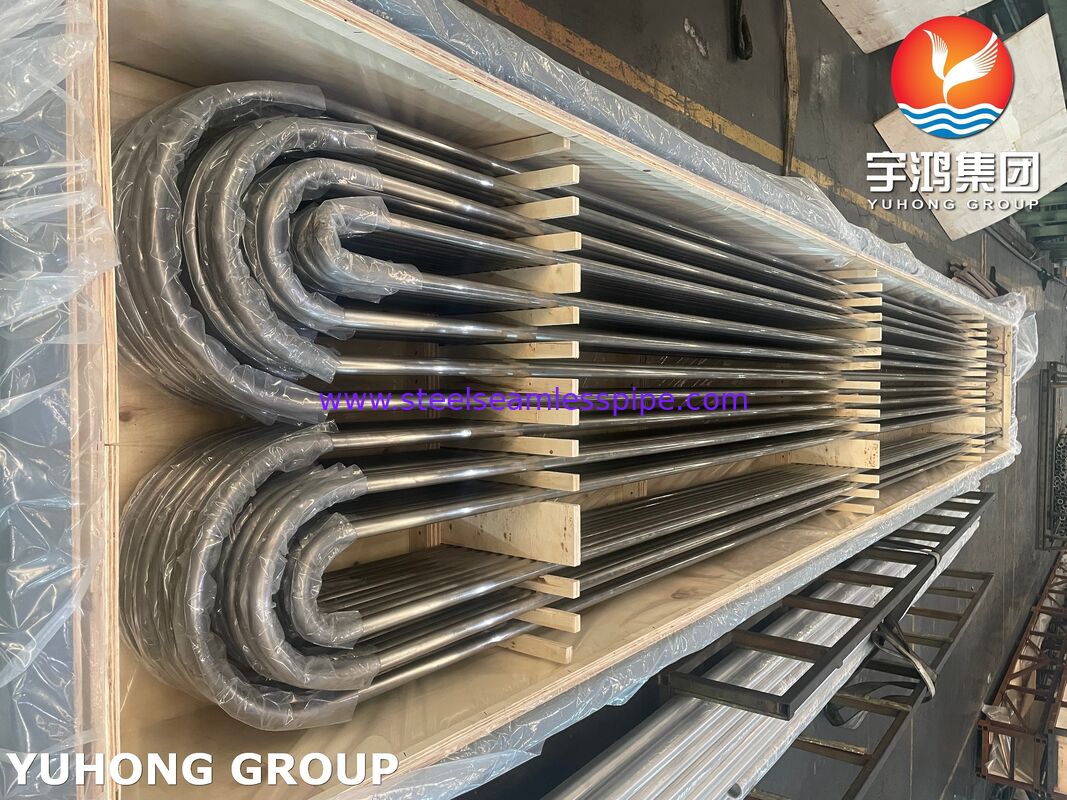

ASME SB163 N04400ニッケル合金Uベンドチューブ | シームレスMonel 400熱交換器＆コンデンサーチューブ
Yuhong Group Co., Ltd.は、圧力容器、空冷器、チューブバンドル、Uベンドチューブ、フィンチューブ、チューブシート、バッフル、ヘッドを含む包括的な熱交換器部品を供給しています。当社のUベンド熱交換器チューブの専門知識は、ASME SB-163のベンド形状、肉厚計算、および端部処理に焦点を当てています。
この製品は、コンデンサーおよび熱交換器サービス用に設計されたシームレスニッケル銅UNS N04400 Uベンドチューブです。ASME SB-163は、OD 3インチ（76.2 mm）以下、最小肉厚0.148インチ（3.76 mm）以下、または平均肉厚0.165インチ（4.19 mm）以下をカバーします。N04400は、焼きなましまたは応力除去状態で供給され、仕様に応じて焼きなまし端部も利用可能です。小径軽量コンバーターサイズは、指定された場合はASME SB-163付録X2でカバーされます。
ASME SB-163表1
| 元素 | N04400, % |
|---|---|
| ニッケル | 63.0以上 |
| 銅 | 28.0-34.0 |
| 鉄 | 2.5以下 |
| マンガン | 2.0以下 |
| 炭素 | 0.3以下 |
| ケイ素 | 0.5以下 |
| 硫黄 | 0.024以下 |
ASME SB-163表3
| 状態 | 引張強さ、最小 | 降伏点 0.2%オフセット、最小 | 伸び、最小 | 硬度 |
|---|---|---|---|---|
| 焼きなまし | 70 ksi (483 MPa) | 28 ksi (193 MPa) | 35% | -- |
| 応力除去 | 85 ksi (586 MPa) | 55 ksi (379 MPa) | 15% | 焼きなまし端部の場合 B75以下 |
N04400は焼きなましまたは応力除去状態で供給されます。応力除去チューブに焼きなまし端部がある場合、焼きなまし後の硬度はASME SB-163表3の値を超えてはなりません。ASME SB-163の結晶粒度要件は、UNS N08120、UNS N08810、およびUNS N08811に適用され、N04400には適用されません。
シームレスN04400チューブは冷間加工および熱処理されます。ASME SB-163は以下を要求します:
フレア試験は、ロットごとに完成チューブ長の1%（100本未満のロットの場合は最低1本）の端部1つで実施されます。60度の拡管ツールを使用して指定された外径を30%拡大し、拡管されたサンプルは肉厚全体に亀裂が見られない必要があります。
各チューブは、水圧試験または非破壊電気試験のいずれかを受けます。水圧試験の場合、OD 1/2インチ（3.2 mm）以上および肉厚0.015インチ（0.38 mm）以上のチューブは、計算された繊維応力が許容Sを超えない限り、1000 psi（6.9 MPa）まで試験されます。N04400の場合、Sは焼きなまし状態で17,500 psi（120.6 MPa）、応力除去状態で21,200 psi（146.2 MPa）です。
| 制御 | ASME SB-163 S1要件 |
|---|---|
| ベンドOD | 接線点の内側の任意の断面で公称値の10%以内 |
| 頂部肉厚 | TF = T(2R)/(2R + D)未満にならないこと |
| 脚間隔 | 中心線半径Rによる公差：18インチまで、1/16インチ；18～30インチ超、3/32インチ；30～36インチ超、1/8インチ |
| 脚長差 | 最大1/2インチ（3.2 mm） |
| ベンド後の水圧 | 5秒以上の保持時間；圧力計算用の繊維応力26,600 psi（183.3 MPa） |
ASME SB-163に基づく注文情報には、合金、状態、仕上げ、寸法、加工操作、試験要件、端部、補足要件、および検査仕様が含まれます。
カスタムUベンドオプションには以下が含まれます:
対応するチューブシート、バッフル、ヘッド、フィンチューブも利用可能です。一般的な用途には、ニッケル銅の耐食性が必要とされるコンデンサー、熱交換器、空冷器、チューブバンドル、および船舶または化学冷却用途が含まれます。シームレス構造は長手方向の溶接継ぎ目をなくし、Uベンド設計は現場溶接を減らし、熱膨張に対応します。
平均肉厚と最小肉厚の違いは？ ASME SB-163は両方をカバーしています。Uベンド頂部肉厚の計算では、Tは指定された最小肉厚または指定された平均肉厚から許容されるマイナス肉厚公差を差し引いた値です。
N04400に結晶粒度は必要ですか？ いいえ。ASME SB-163の結晶粒度要件は、UNS N08120、UNS N08810、およびUNS N08811に適用されます。
ベンド後に水圧試験を行うことはできますか？ はい、指定されている場合。最小保持時間は5秒で、水圧試験圧力を計算するための必要な繊維応力は26,600 psi（183.3 MPa）です。
