| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 合板ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 低フィンチューブ | 材料: | ASME SB111 C68700 |
|---|---|---|---|
| パッケージ: | 合板ケース | ||
| ハイライト: | ASME SB111 ローフィンコンデンサーチューブ,C68700 低翼コンデンサチューブ,ステンレス鋼のシームレスコンデンサー管 |
||
コンデンサー用ローフィンチューブ、から製造されていますASME SB111 C68700 / UNS C68700 アルミニウム黄銅、コンパクトなチューブ形状を維持しながら、凝縮器チューブの外部伝熱面積を増やすように設計されています。
C68700、一般的には次のように識別されますアルミニウム黄銅B / ヒ素アルミニウム黄銅は、アルミニウムと制御されたヒ素の添加を含む銅と亜鉛の合金です。 ASME SB111 / ASTM B111 は、シームレス凝縮器、蒸発器、熱交換器チューブの用途向けに C68700 を認定しています。
ローフィン形状により、チューブ表面の周囲に一連の一体型外部フィンが形成されます。同じ公称直径のプレーンチューブと比較して、外表面積が増加すると熱伝達が向上し、所定の熱交換器エンベロープ内でより大きな熱伝達能力が得られます。
これらのチューブは特に次の用途に適しています。表面凝縮器、海水および冷却水熱交換器、船舶用凝縮器、海水淡水化装置、および産業用冷却システムここで、アルミニウム黄銅は、熱伝導率、機械的強度、および適切な水道環境におけるエロージョン・コロージョンに対する耐性の組み合わせにより選択されます。
C68700 ローフィンチューブは以下の用途に使用できます。表面コンデンサーシステムここでは、蒸気が伝熱面の片側で凝縮され、冷却水がチューブを通って流れます。
ASTM B111 では、表面凝縮器、蒸発器、熱交換器に適用される銅合金の中で C68700 を特に特定しています。
このチューブは、以下の凝縮器および補助冷却装置として検討できます。
C68700 は、冷却水を含む凝縮器および熱交換器チューブのサービスに広く関連しています。アルミニウムと真鍮の組成は、動作化学物質と水流速度が適切に制御されている場合、海洋および海水関連機器に特に適しています。
一般的な機器には次のものが含まれます。
C68700 ローフィンチューブは、特定の水の化学的性質や設計条件に応じて、淡水化および海水処理システムで使用される熱伝達装置に供給できます。
潜在的な用途には次のようなものがあります。
正確な寸法は、凝縮器の設計、熱計算、管板構成、および該当するプロジェクトの仕様に従って選択する必要があります。
一般的な製造範囲には次のものが含まれます。
| パラメータ | 代表的な範囲 |
|---|---|
| ベースチューブ外径 | 12.7～38.1mm |
| ベースチューブの肉厚 | 0.8～3.0mm |
| フィン全体の高さ | 0.5～2.5mm |
| フィンピッチ | 1.5～5.0mm |
| チューブの長さ | 最大約18,000mm |
| フィンタイプ | 一体型ローフィン |
| チューブ形状 | シームレス |
| 気性 | 焼きなまし/光線引き/硬線引き、またはプロジェクト指定 |
ASTM B111/B111M-24 は、シームレス凝縮器チューブを最大でカバーします。直径 3 1/8 インチ (80 mm)ただし、実際のローフィンチューブの寸法は通常、熱交換器の設計と購入者の仕様によって決まります。
重要：上記の寸法値は、一般的な ASME SB111 の寸法要件ではなく、一般的な製造範囲です。最終寸法、公差、フィンの形状、焼き戻し、および検査要件は、購入仕様書および規格の該当する版と照らし合わせて確認する必要があります。
典型的な化学組成要件UNS C68700 アルミニウム真鍮含む：
| 要素 | 標準/標準限界、% |
|---|---|
| 銅(Cu) | 76.0～79.0 |
| アルミニウム(Al) | 1.8～2.5 |
| 鉄(Fe) | 仕様によって制御される |
| 亜鉛(Zn) | 残り |
| ヒ素 (As) | 0.02～0.06 |
| 鉛(Pb) | 仕様によって制御される |
C68700 は、銅開発協会の UNS データベースによって次のように分類されています。アルミニウム真鍮、ヒ素、銅が約 76 ～ 79%、アルミニウムが 1.8 ～ 2.5%、ヒ素が 0.02 ～ 0.06% で、残りが亜鉛です。
契約上の供給の場合、該当する ASME/ASTM エディションと購入仕様が優先されます。一般化された組成表について。
機械的特性はチューブの質と適用可能な寸法範囲によって異なります。 ASME SB111/ASTM B111 は、すべての C68700 チューブを 1 つの普遍的な機械的特性値を持つものとして扱うのではなく、指定された焼き戻しに従って要件を提供します。 ASTM B111 は以下の条件を認識します。焼鈍、軽伸線、硬伸線、および硬伸線/末端焼鈍。
C68700 コンデンサー チューブについて評価される一般的な特性は次のとおりです。
市販の商品ページの場合は、規定に基づいて保証値を記載することが望ましいです。秩序ある気質と現在の ASME SB111 仕様、あらゆる気質に誤って適用される可能性のある 1 つの機械的特性の表を提示するのではなく。
当社のローフィン C68700 コンデンサー チューブは、次のような制御されたシーケンスを通じて製造できます。
ASTM B111 には、鋳造、押出、絞り、焼きなまし、矯正、トリミング、および指定された条件でシームレスチューブを製造できるその他のプロセスを含む製造ルートが記載されています。
凝縮器および熱交換器のサービスの適合性を確認するために、検査には以下が含まれます。
C68700 合金の化学的性質を検証するには、確実な材料同定または実験室化学分析を実行できます。

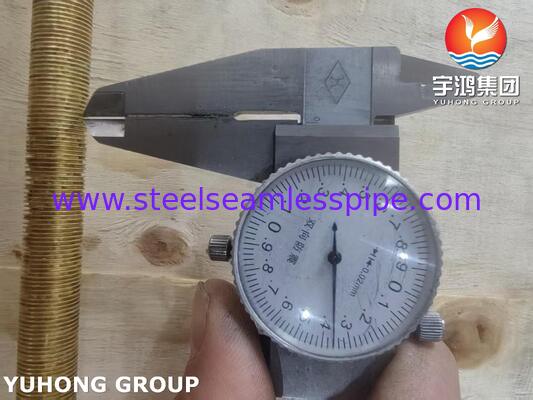

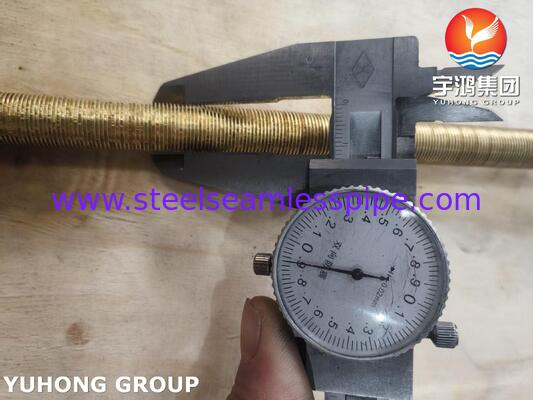

一般的な寸法チェックには次のようなものがあります。
引張試験は、機械的性能を検証するために、該当する材料仕様と順序付けられた焼き戻しに従って実行されます。
拡張試験では、許容できない亀裂や破損が生じることなく、制御された拡張に耐えるチューブの能力を評価します。
平坦化試験では、チューブの延性と材料の完全性を評価します。
渦電流検査は、管壁内の関連する不連続性を検出するための非破壊的な方法として使用できます。
静水圧試験は、発注書または該当する規格で指定されている場合に実行できます。
プロジェクト仕様で必要な場合は、空気漏れテストも提供できます。
ASTM B111/B111M では、膨張試験、平坦化試験、残留応力試験が特定されており、その試験要件/オプションとして渦電流試験、静水圧試験、空気圧試験も規定されています。
チューブの表面は以下について検査されます。
ローフィン構成の主な目的は、ベースチューブの直径を比例して大きくすることなく、外部伝熱面積を増やすことです。
普通のコンデンサーチューブと比較して、低フィンチューブは次のような利点があります。
実際の熱的利点は、フィンの形状、流体特性、速度、汚れ、温度差、圧力降下、および完全な熱交換器の設計によって異なります。
C68700 は、銅を豊富に含むマトリックスとアルミニウム、および制御されたヒ素の添加を組み合わせています。凝縮器や熱交換器のチューブでの使用が確立されているため、冷却水サービスに関連した材料オプションとなっています。
コンデンサー用途における主な利点は次のとおりです。
ASTM B111 では、C68700 を次のように特定しています。アルミ黄銅B現在の B111/B111M の範囲には、表面凝縮器、蒸発器、熱交換器が含まれます。
各生産バッチには、次のような適切な品質文書を提供できます。

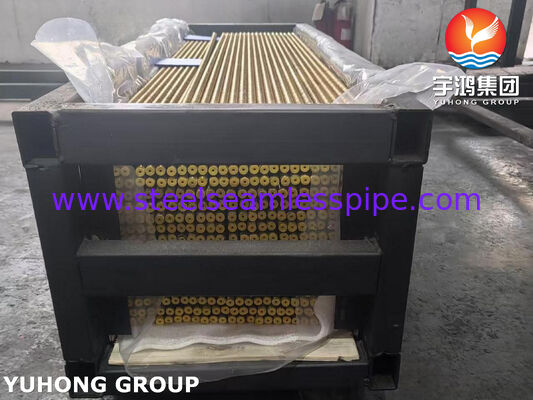

C68700 ローフィンチューブは、チューブの長さと顧客の要件に応じて、適切な輸出梱包で供給できます。
一般的な保護には次のものが含まれます。

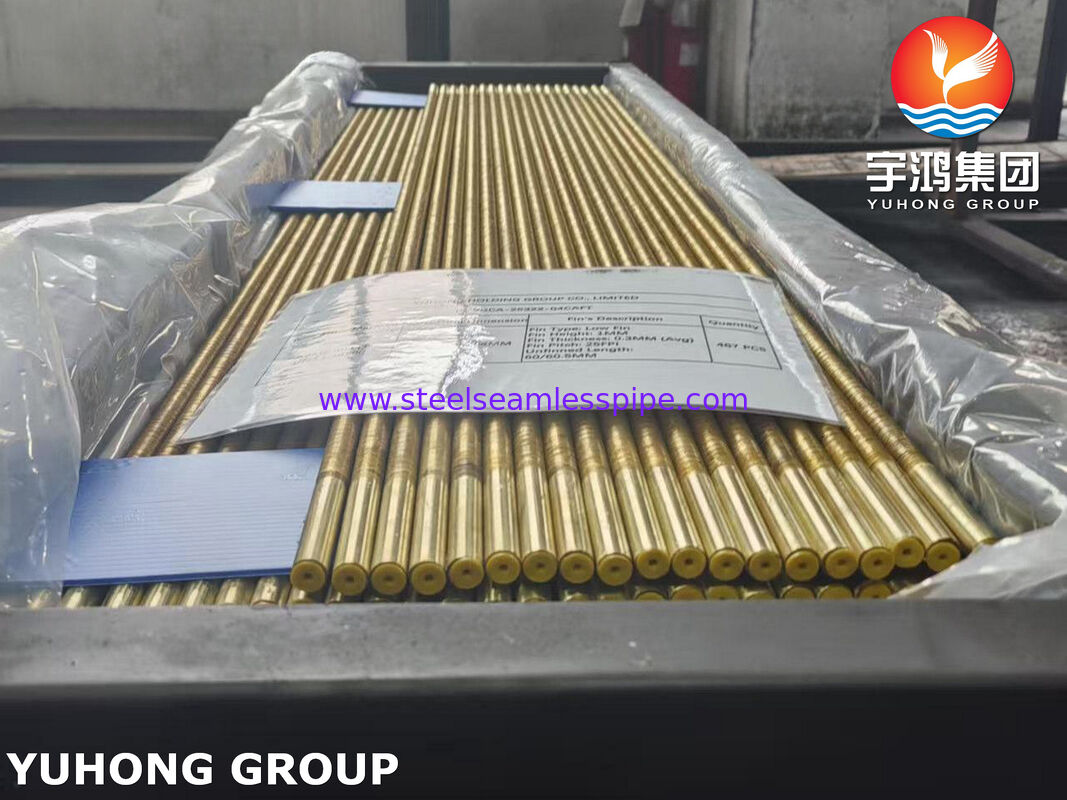

各バンドルには、材料グレード、サイズ、長さ、熱/ロット番号、数量、およびトレーサビリティのための該当する仕様をマークできます。
ASME SB111 C68700 凝縮器および熱交換器用ローフィンチューブ
この製品は、以下の目的でアルミニウムと真鍮のローフィンチューブを探しているお客様に特に適しています。
表面コンデンサ |発電所のコンデンサー |船舶用熱交換器 |海水冷却 |淡水化装置 |産業用冷却システム
