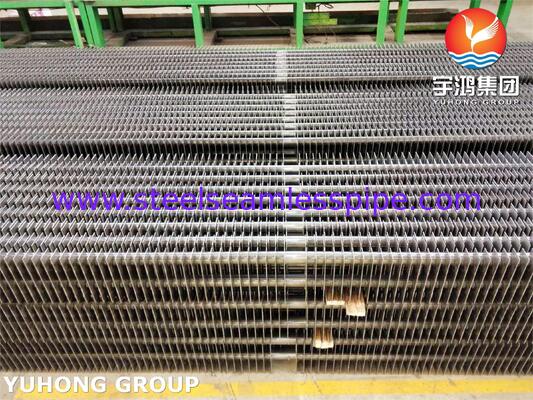

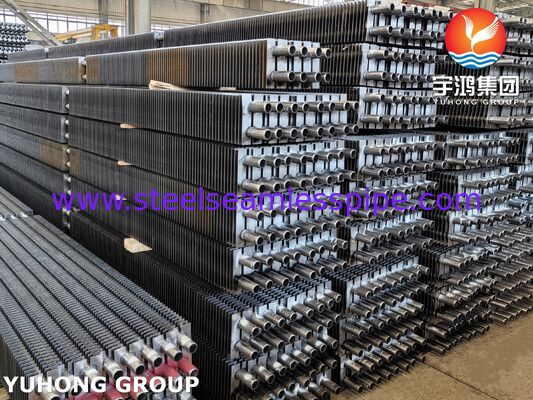

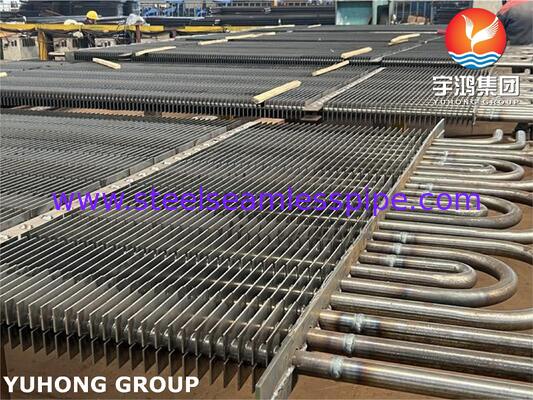

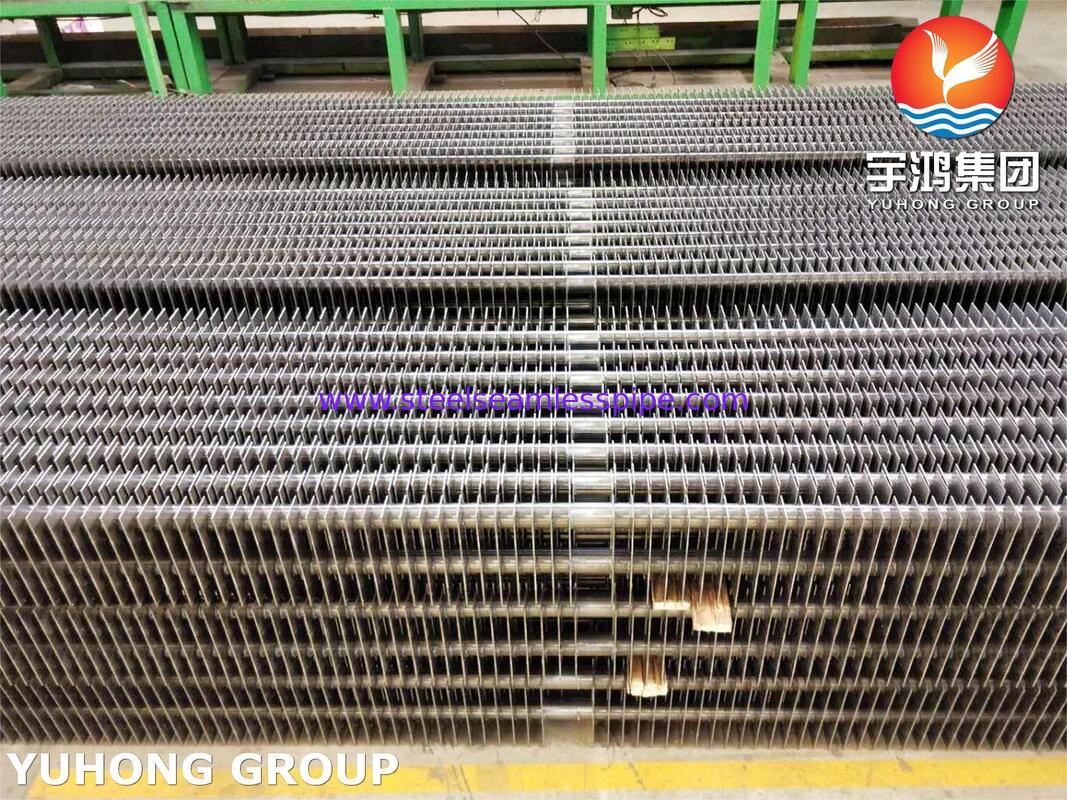

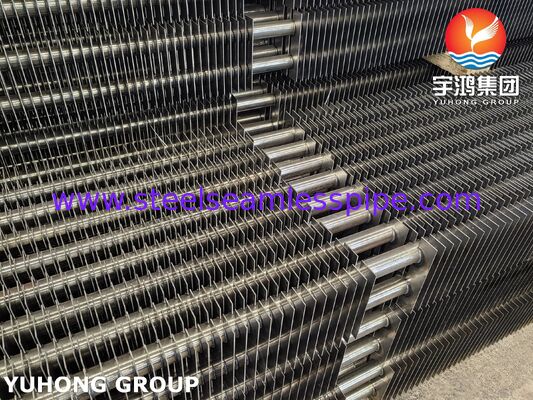

過熱器用高周波溶接フィン付きチューブ — ASTM A192

過熱器用高周波溶接フィンチューブは、産業用ボイラー、発電所、廃熱回収ユニット、蒸気発生システムにおける熱効率を向上させるために設計された熱交換部品です。ASTM A192炭素鋼ベースチューブと高周波溶接フィンを使用して製造されたこれらの製品は、有効熱伝達面積を増加させ、高温排ガスからの熱回収とボイラー水または蒸気への伝達を促進します。

当社の高周波溶接フィンチューブは、圧力承受能力のある炭素鋼チューブとしっかりと取り付けられたフィンを組み合わせ、効率的な熱交換、信頼性の高い構造、そして要求の厳しい熱用途向けの柔軟な構成オプションを提供します。チューブ寸法、フィン形状、材料仕様は、プロジェクト要件と機器設計条件に合わせてカスタマイズできます。

重要な材料に関する注意：ASTM A192/A192Mは、高圧サービス用のシームレス炭素鋼ボイラーおよび過熱器チューブを対象としています。この規格自体は、高周波フィン溶接プロセス全体を定義するものではないため、完成したフィンチューブアセンブリは、フィン材料、溶接の完全性、寸法公差、および検査に関する個別の要件を指定する必要があります。

• 強化された熱伝達性能：フィンは外部熱伝達面積を拡大し、排ガスからのより効果的な熱回収をサポートします。

• 高周波溶接フィン取り付け：溶接プロセスは、資格のある手順に従って製造された場合、フィンストリップとベースチューブの間に連続的で確実な接続を作成します。

• 炭素鋼圧力チューブ：ASTM A192材料は、設計限界が尊重される場合、指定されたボイラーおよび過熱器サービス条件に適しています。

• カスタマイズ可能なフィン形状：フィン高さ、厚さ、ピッチ、構成は、熱伝達性能、ガス側圧力損失、およびファウリング耐性のバランスをとるために選択できます。

• 柔軟な製造オプション：チューブ長、フィン被覆率、端部処理、フィンなしセクションは、ボイラーレイアウトに合わせて調整できます。

• 品質重視の生産：材料トレーサビリティ、寸法検査、適切な溶接完全性試験は、一貫した製造品質をサポートするのに役立ちます。

産業用ボイラー過熱器

適切なボイラー構成で使用され、ガス側熱伝達を改善し、蒸気温度制御をサポートします。

発電

運転温度、圧力、腐食環境が選択された炭素鋼と互換性のあるボイラー熱回収セクションに適用されます。

廃熱回収システム

適切に設計された熱回収機器で、産業用排ガスから有用な熱エネルギーを回収するのに役立ちます。

以下は、高周波溶接フィンチューブの典型的な商業製造範囲です。これらは目安であり、ASTM A192によって義務付けられた寸法要件ではありません。最終的な寸法は、ボイラー設計、熱伝達計算、およびプロジェクト仕様に従って合意される必要があります。

カスタマイズ：製造能力に応じて他の寸法も利用可能です。注文前にベースチューブ直径、肉厚、フィン材料、フィンピッチ、フィン高さ、チューブ長、および適用されるコードを確認してください。

ASTM A192/A192M-24は、炭素鋼チューブの以下の化学組成限界を指定しています。

これらの限界はASTM A192ベースチューブ材料に適用され、フィンストリップに自動的に適用されるわけではありません。フィン材料は、独自の指定グレードおよび化学組成要件に準拠する必要があります。

ASTM A192炭素鋼ボイラーチューブの典型的な指定機械的要件は以下のとおりです。

シームレス炭素鋼ボイラーチューブ規格

+1

機械的特性は、適用される規格および試験条件に従ってベースチューブについて決定されます。これらは、溶接されたフィンアセンブリ全体の保証された特性として解釈されるべきではありません。フィン溶接および熱影響部には、適切な製造および検査管理が必要です。

1. ベースチューブ準備：シームレスASTM A192炭素鋼チューブを調達および検証します。材料識別、寸法、トレーサビリティを含みます。

2. 表面準備：一貫した溶接をサポートするために、チューブとフィンの接触面を清掃します。

3. フィン成形：指定されたフィンストリップを準備し、その厚さ、高さ、ピッチ、およびプロファイルを制御します。

4. 高周波溶接：資格のある手順と制御された溶接パラメータを使用して、チューブに沿ってフィンを連続的に溶接します。

5. 寸法補正：フィンの位置合わせ、ピッチの均一性、チューブの直線性、および端部寸法を確認します。

6. 仕上げ：溶接またはチューブ壁を損なうことなく、承認された方法を使用して、許容できない溶接突起または表面欠陥を除去します。

7. 最終検査：購入仕様および適用される検査計画に対して完成品を検証します。

過熱器用高周波溶接フィンチューブの品質保証計画には、以下が含まれる場合があります。

品質に関する注意：ASTM A192には、適用される版および注文要件に従って、平坦化、フレアリング、硬度、および水圧試験を含む指定されたチューブ試験の要件が含まれています。高周波フィン溶接の正確な検査および許容基準は別途定義する必要があります。

• 同じ公称直径の裸管と比較して、有効熱伝達面積が増加します。

• 熱および圧力損失計算に従って、熱交換器サイズの縮小または熱回収の改善の可能性。

• 溶接品質が適切に管理されている場合の信頼性の高い熱伝達のために設計された機械的に取り付けられたフィン。

• 新しいボイラー設置および交換用熱交換器バンドル向けの柔軟な構成。

• 合意された購入要件に従って利用可能な材料トレーサビリティおよび検査文書。

• 運転温度、圧力、酸化、および腐食条件が炭素鋼に適している場合、選択されたボイラーおよび過熱器用途との互換性。

過熱器用高周波溶接フィンチューブの見積もりを取得するには、以下を指定してください。

• ベースチューブ規格：ASTM A192/A192M

• ベースチューブ外径および肉厚

• フィン材料およびフィンプロファイル

• フィン高さ、厚さ、およびピッチ

• チューブ長および数量

• 運転温度および圧力

• 適用されるASMEまたはその他のプロジェクトコード

• 必要な検査、試験、および文書

• 納期および梱包
