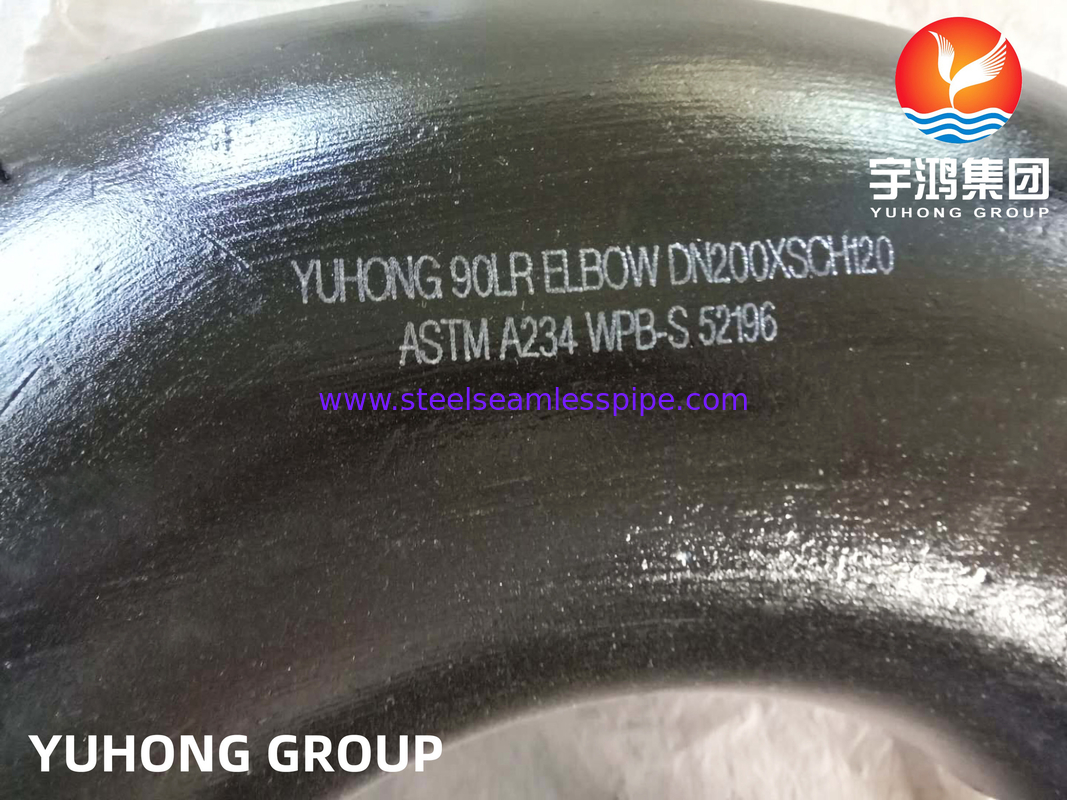

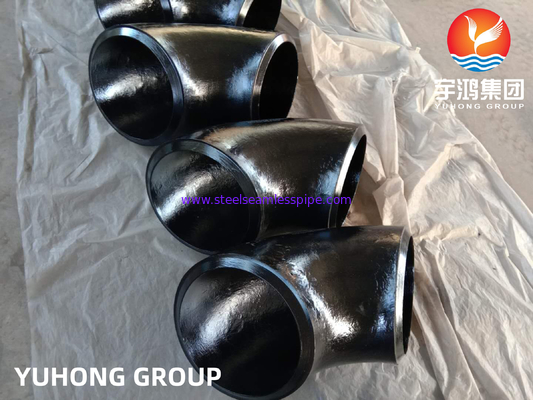

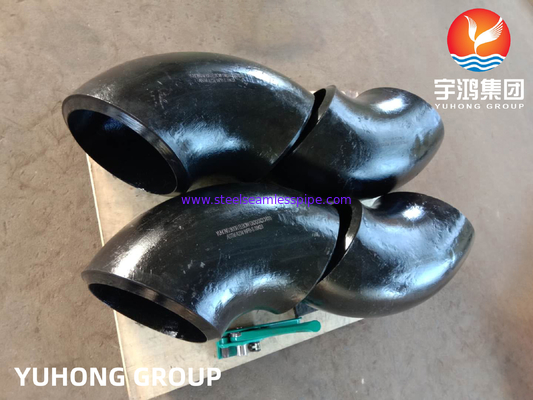

ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169

ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169

  • ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169
  • ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169
  • ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169
  • ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169
ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169
商品の詳細:
起源の場所: 中国
ブランド名: YUHONG GROUP
証明: API, PED,DNV, ABS, LR, BV
モデル番号: ASTM A234/ASME SA234 WPB-S
お支払配送条件:
最小注文数量: 1PC
価格: 交渉可能

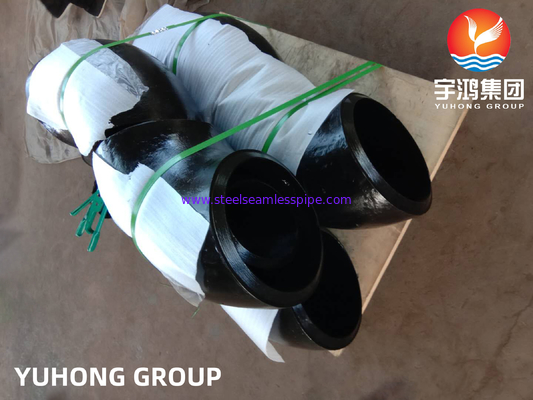

パッケージの詳細: PLY-WOODEN場合かパレット
受渡し時間: 量によって決まる
支払条件: T/T,L/C 確認
供給の能力: 10000pcs/月
連絡先
すべての製品
ステンレス鋼のシームレスパイプ (288)
ステンレス鋼の継ぎ目が無い管 (276)
二重ステンレス鋼の管 (127)
二重ステンレス鋼の管 (28)
ニードルチューブ (105)
フィンチューブ (626)
熱交換器 (17)
熱交換器の管 (425)
熱交換管のバンドル (37)
熱交換器Tubesheet (116)
熱交換器のバッフル (36)
エアクーラー (8)
圧力容器 (4)
ステンレス鋼の溶接された管 (57)
ステンレス鋼の溶接された管 (114)
ニッケル合金の管 (259)
ニッケル合金の管 (79)
銅合金の管 (224)
合金鋼の管 (183)
チタニウムの管 (10)
明るいアニールされた管 (153)
ボイラー管 (143)
鋼鉄付属品 (801)
鋼鉄フランジ (588)
ほか (388)
カーネーション部品 (7)
詳細製品概要
スタンダード: ASTM A234/ASME SA234 材料のグレード: WPB (A106 Gr B に類似する炭素鋼)
タイプ: 45/90/180 DEG 肘 半径: 短半径 (SR) /長半径 (LR)
サイズ: DN6からDN1200 NDT: 視覚検査 (VT),磁気粒子検査 (MTまたはMPI),超音波検査 (UT) など
ハイライト:

45度の炭素鋼の管の肘

,

astm a234の炭素鋼の管の肘

,

b16.9炭素鋼の90度の肘

ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169




抽象


ASTM A234 WPBエルボウは,パイプフィッティングの最も一般的な形態の1つです.エルボウは,エルボウのような形をしたコネクタで,流体流の方向転換を可能にします.A234 WPB Elbowは,ボット溶接形式で製造され供給されています.. SA234 WPB 肘は通常,3つの角度のうちのいずれかにあります.5A234 WPB SCH 80 Elbowは,スケジュール80に準拠する標準化である.ASTM A234 WPB Elbowは,スレッドまたは加工されることもあり,時にはソケットも作られる.

SA234 WPBエルボウは,炭素鋼または合金鋼でできています.アプリケーションのニーズに応じて,A234 Wpbエルボウの寸法は異なります.すべての名目サイズのパイプに適用できます.A234 Wpb 肘の重さは主に材料に依存します肘 90 A234 WPBは,方向変化の度合いを90度表示します.



ASTM A234 適用範囲:


  • この仕様は,ASME B16の最新修正に該当するシームレス・ウェルド・コンストラクションの鋳造炭素鋼および合金鋼のフィッティングを対象とします.9B1611MSS-SP-79,MSS-SP-83,およびMSS-SP-95.これらのフィッティングは,圧力管と中高温での使用のための圧力容器製造に使用されます.このASMEおよびMSS規格とは異なるフィッティングは,仕様A 960/A 960MのS58補足要件に従って装備しなければならない..
  • 望ましい場合には,更なる検査の度合いが望まれる場合は,フィッティングに対してオプションの追加要件が規定されています.これらの追加要件の"つ以上は,注文に指定されることがあります..
  • この仕様には,鋳型溶接用フィッティングや鋳物から加工されたフィッティングは含まれません.鋳型鋼溶接用フィッティングは,仕様A 216/A 216MおよびA 217/A 217Mで規定されています.
  • この仕様はインチ・ポンド単位とSI単位の両方で表される.しかし,注文に適用される仕様指定"M" (SI単位) が指定されていない限り,材料はインチ・ポンド単位で提供される..
  • インチ・ポンド単位またはSI単位で示された値は別々に標準とみなす.テキスト内では,SI単位は括弧で示されています.各システムに記載されている値は,正確な等価ではありません.■ したがって,各システムは,他のシステムから独立して使用されなければならない.両システムの値を組み合わせると,仕様に適合しない可能性があります.



A234 WPB エルボウの種類:


  • 角度によって:

    1. 45° 肘 管の方向を45°変更する

    2. 90° 肘 最も一般的;方向が90° 変化する

    3. 180° 戻り肘 管路のUターン

  • 半径で

    1. 短半径 (SR) センターから端までの距離 = 1 x NPS (名目パイプサイズ)

    2. 長半径 (LR) センターから端までの距離 = 1.5 x NPS



ASTM A234 炭素鋼肘の化学組成:


グレード C について ミニ P S そうだ C.C. モー ニ クー V Nb
WPB 0.3 0.29 - 106 0.05 0.058 0.1分 0.4 0.15 0.4 0.4 0.08 0.02
WPC 0.35 0.29 - 106 0.05 0.058 0.1分 0.4 0.15 0.4 0.4 0.08 0.02
WP11 CL1 0.05-0 だった15 0.30-0 だった60 0.03 0.03 0.50 - 100 1.00 - 150 0.44-0 だった65 - - - -
WP11 CL2/3 0.05-0 だった20 0.30-0 だった80 0.04 0.04 0.50 - 100 1.00 - 150 0.44-0 だった65 - - - -



ASTM A234 炭素鋼の肘の機械的特性:


張力 要求 WPB WPC,WP11CL2 WP11CL1 WP11CL3
張力強度,min, ksi[MPa] 60~85 70~95 60~85 75から100
負荷の0.2%のオフセットまたは0.5%の延長負荷不足 [415,585] [485-655] [415,585] [520-690 年]
収力強度,min, ksi[MPa] 32 40 30 45
[241] [275] [205] [30]



A234 WPB ロボウの用途:

  • 1石油・ガス・パイプライン
  • 2石油化学・化学工場
  • 3発電所
  • 4水処理と流通
  • 5防災システム
  • 6工業プロセスパイプ



ASTM A234 WPB カーボン鋼肘 長半径 (LR) バット溶接パイプシームレスフィッティング B169 0

タグ:

バット溶接の付属品,

炭素鋼の付属品,

造られた鋼鉄付属品
