| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

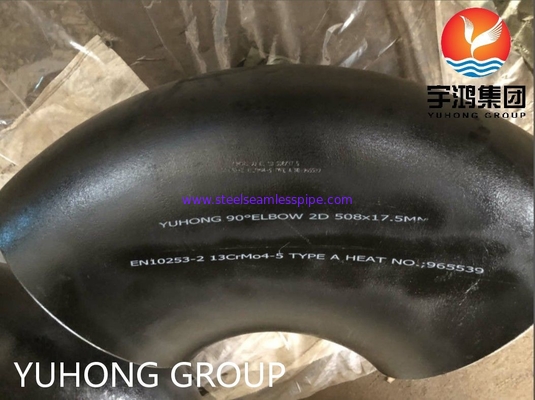

| モデル番号: | EN10253-2 13CrMo4-5のタイプ |
| 最小注文数量: | 100キログラム |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | プラスチック帽子が付いている層木の場合の/Ironの場合の束 |
| 受渡し時間: | 20-80日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1ヶ月あたりの1500トン |
| 材料: | 鉄鋼 | Shape: | Elbow, Tee, Reducer, Cap, etc. |
|---|---|---|---|
| 接続: | 、溶接される、ソケット通される、等。 | Technics: | Forged, Casting, Pushing, Butt weld, Welding |
| Size: | Customized | 標準: | ANSI、DIN、JIS、等。 |
| Product name: | Black Painting Fittings, Press Fitting, Vaccum Pipe, Butt Welding Pipe Fitting, Stainless Steel Pipe Fittings | Application: | Pipeline, Oil and Gas, etc. |
| Thickness: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | Certificate: | ISO, CE, API, etc. |
| MOQ: | 1 Piece | OEM: | Accept |
| Package: | Carton, Wooden Case, etc. | Payment Term: | T/T, L/C, etc. |
| 圧力: | 高さ 中さ 低さ | Surface Treatment: | Galvanized, Black, etc. |
| 温度: | 高さ 中さ 低さ | ||
| ハイライト: | en10253-2炭素鋼の肘,buttweld炭素鋼の肘,en10253-2 CSの肘 |
||
1 適用範囲
1.1 この EN 10253 の部分では,シームレスと溶接されたボット溶接接接接接接接接 (肘,同心型および異心型減速器,均質直径および減速器) オーステニティックおよびオーステニティック・フェリティック (デュプレックス) ステンレス鋼特別検査の要件は存在しない.
仕様:
| 仕様 | EN 10253/1 |
| EN 10253/2 タイプA 負荷因子の減少 | |
| EN 10253/2 B型 満載因数 | |
| 試験証明書 | EN10204 による製造者試験証明書 3.1DNV,LLOYDS,SGS,TUV,ABS ETCなどの第三者検査機関の下 / NABL承認されたラボからの実験室試験証明書. |
| 配送条件 | 標準化および加熱 - BR / N / Q / T,機械加工,ローリング,熱力学ローリング / 形成,標準化ローリング |
| 尺寸規格 | MSS SP44,ANSI B1648ANSI B1636ANSI B1628ANSI B1647ANSI B165 |
| 作成プロセス | ローリング,鍛造,機械加工 |
| 種類 | EN 10253 肘 |
| 2d 外径と壁厚み サイズ | 1/2" NBから60" NB (名目穴の大きさ) |
| 壁厚さ: 1mmから100mm | |
| パッケージ | プラスチック端蓋 / バンドル / 木製箱 / ゆる / プラスチック布のラップ / 木製パレット / ベーベル保護 |
1.2 使用制限
許容される圧力と温度は,既存の技術と規則,コード,規格のety因子の適用に従って,顧客の責任です.一般的に, 合体係数は,周周ではなく, 1 つ以上のボット溶接を含む部品の厚さを計算するために使用されます.
ランダムな非破壊的な試験機器については: 0.85;
視覚検査以外の非破壊試験を行わない機器については: 0.7.
1.3 この EN 10253 部分で別の規定がない限り,EN 10021 の一般的技術配送要件が適用されます.
EN 10253-2 パイプフィッティングには,モデル,マーキング,鋼級,パッケージ,サイズなど,特定の技術的な配送要件があります.仕様から詳細を理解するのは簡単です折りたたみ EN 10253-2-2-A型肘はA型肘に似ているが,肘は長く,壁への突発的な圧力を排除する.DIN EN 10253 2 B型肘は非常に短く,回転時に多くの圧力に耐えることができますしかし BS EN 10253-2 タイプ B の肘や その他のアクセサリーは 優れた品質で 慎重にテストされています
EN 10253-2型A肘の寸法表
| EN 10253-1, バウアート 3, 90° | ||||
| DN | D | T | F について | B について |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
EN 10253-2の適用
