| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO 9001, PED, AD2000 |
| モデル番号: | ハステロイ C22 / N06022 180° LR エルボ |
| 最小注文数量: | 1PC |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | クライアントの要求に応じて/合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T、一覧でL/C |
| 供給の能力: | クライアントの要件によると |
| 標準: | ASTM B366 / ASME B16.9 | 製品名: | ニッケル合金の肘 |
|---|---|---|---|
| 接続タイプ: | 突合せ溶接、BW | サイズ: | 1/2" ～ 48" (DN15 ～ DN1200) |
| スケジュール: | Sch5S、Sch10S、Sch40S、Sch80S...またはカスタマイズ | アプリケーション: | 化学および石油処理、海洋工学 |
| 密度: | 8.69g/cm3 | 包装: | 合板ケースまたはカートン |
| ハイライト: | 180度の長い半径の肘,Hastelloy C22 LRの肘,バット溶接鋼管の肘 |
||

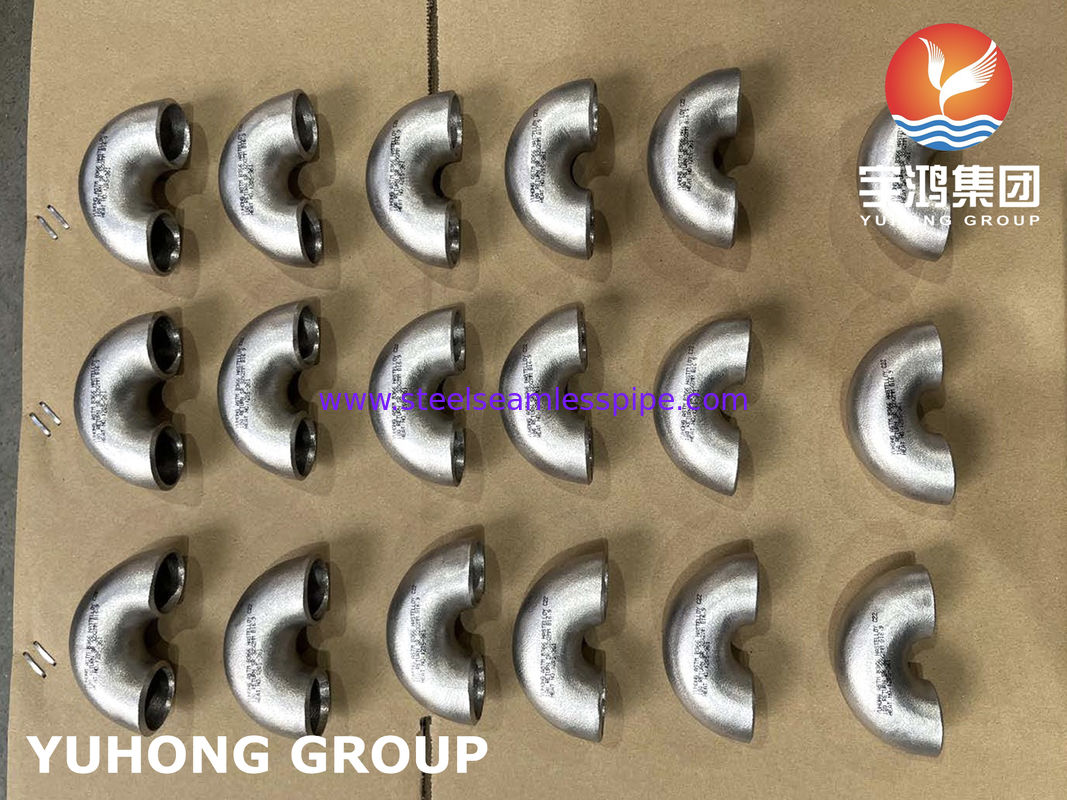

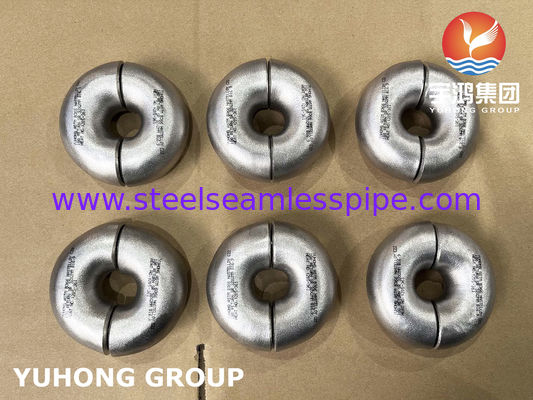

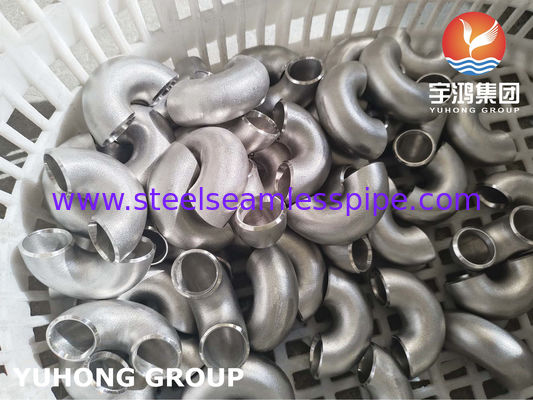

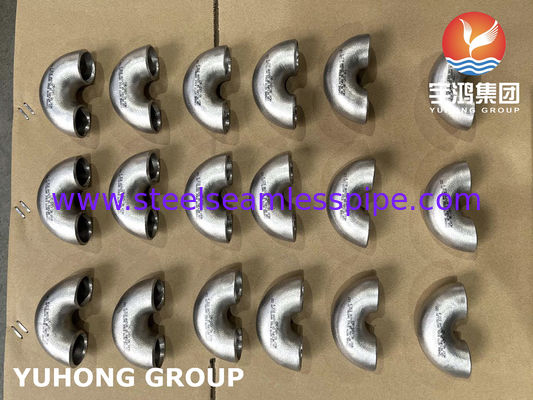

ハステロイ C22 / N06022 180° LR エルボ | ASTM B366 ニッケル合金突合せ溶接継手 耐腐食性
ハステロイ C22 / N06022 180° LR エルボとは
ハステロイ C22 180° LR エルボは、高性能配管システムの流れ方向を反転させるために設計されたシームレスまたは溶接されたパイプ継手です。ニッケル-クロム-モリブデン-タングステン合金であるUNS N06022 (W.Nr. 2.4602) から製造されており、酸化性および還元性の酸を含む、幅広い腐食環境に対して優れた耐性を発揮します。
「180°」という表記は完全なU字型のターンを可能にし、「LR」（ロングラジアス）仕様（中心線半径がパイプ径の1.5倍）は、圧力損失を最小限に抑え、浸食を低減したスムーズな流体流れを保証します。ASTM B366およびASME B16.9に準拠して製造されたこれらの継手は、化学処理、製薬、公害防止、海洋産業など、極限条件下での信頼性が最重要視される分野で重要なコンポーネントです。
主な特性と利点
この特定のエルボの価値は、その素材であるハステロイC22にあります。その最も重要な特性は以下の通りです。
「万能」耐食性：多くの材料が特定の環境にしか適さないのに対し、C22は酸化性酸（硝酸や塩化第二鉄など）と還元性酸（硫酸や塩酸など）の両方に耐性があります。この汎用性により、複雑で予測不可能な化学プロセスに最適な選択肢となります。
局所腐食への耐性：塩分を多く含む環境で一般的な故障モードである、ピッティング、隙間腐食、応力腐食割れ（SCC）に対して優れた保護を提供します。
優れた溶接性：この合金は、溶接中の熱影響部における有害な粒界析出物の形成を抑制するように設計されています。これにより、耐食性を回復させるための溶接後熱処理を必要とせずに、「溶接後」状態で使用できます。
ハステロイC22パイプ継手の特性：
ピッティング、亀裂消費、応力腐食の対象とならない
還元性および酸化性媒体に対する特殊な保護
酸化性水性媒体に対する驚異的な保護
塩化第二鉄、無水物、海水および汽水などの固体酸化剤を含む、さまざまな複雑なサイクル条件下での優れた保護
溶接熱影響部に対する粒界制限の発生抑制
驚異的なろう付け性

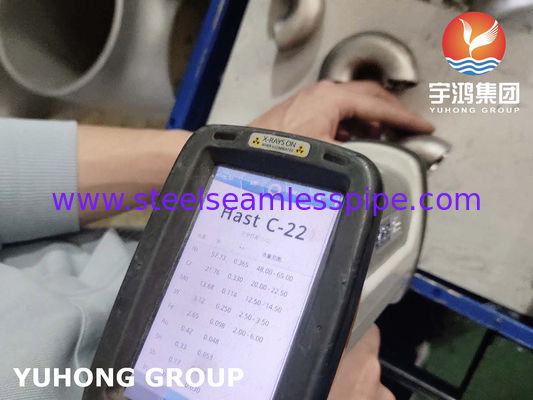

ハステロイ C22 / N06022 の化学組成
|
グレード |
C |
Mn |
Si |
S |
Co |
Ni |
Cr |
Fe |
Mo |
P |
|
C22 |
0.010 以下 |
0.50 以下 |
0.08 以下 |
0.02 以下 |
2.50 以下 |
50.015 以上* |
20.00 ～ 22.50 |
2.00 ～ 6.00 |
12.50 ～ 14.50 |
0.02 以下 |
ハステロイ C22 / N06022 の機械的特性
|
要素 |
密度 |
融点 |
引張強度 |
降伏強度（0.2%オフセット） |
伸び |
|
ハステロイ C22 |
8.69 g/cm3 |
1399 °C (2550 °F) |
Psi – 100,000、MPa – 690 |
Psi – 45,000、MPa – 310 |
45 % |
ハステロイ C22 の相当グレード
|
規格 |
WERKSTOFF NR. |
UNS |
JIS |
GOST |
EN |
または |
|
ハステロイ C22 |
2.4602 |
N06022 |
NW 6022 |
– |
NiCr21Mo14W |
– |
ハステロイ C22 / N06022 180° LR エルボの表面処理オプション
|
BPE表面仕上げコード |
CSI表面仕上げコード |
製品接触面 (最大Ra)* |
製品接触面仕上げ処理（内径） |
非製品接触面 (最大Ra) |
非製品接触面仕上げ処理（外径） |
寸法と公差（BPE）または（CSI） |
|---|---|---|---|---|---|---|
|
SF1 |
PL |
20マイクロインチ (0.51マイクロメートル) |
機械研磨/引き抜き状態 |
32マイクロインチ (0.81マイクロメートル) |
機械研磨 |
BPE |
|
SF5 |
PO |
20マイクロインチ (0.51マイクロメートル) |
電解研磨 |
32マイクロインチ (0.81マイクロメートル) |
機械研磨 |
BPE |
|
SF6 |
P25 |
25マイクロインチ (0.64マイクロメートル) |
電解研磨 |
32マイクロインチ (0.81マイクロメートル) |
機械研磨 |
BPE |
|
N/A |
PU |
ミル仕上げ |
未研磨/ミル |
ミル仕上げ |
未研磨/ミル |
CSI |
ハステロイC22パイプ継手の用途：
