| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | ASTM B366 UNS N10675は切株の端を重ね継ぎする |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/パレット |
| 受渡し時間: | 数量によると |
| 支払条件: | T/T、L/C |
| 供給の能力: | 月産500トン |
| スタンダード: | ASTM B366/ASME SB366 | 材料: | UNS N10675;HASTELLOY B3 |
|---|---|---|---|
| タイプ: | Buttweld合金に重ね継ぎする切株の端をニッケルを被せなさい | サイズ: | 1/2」- 24" （DN15-DN600）または注文のサイズ |
| 厚さ: | SCH10S-XXS | 梱包: | 合板ケース/パレット |
| ハイライト: | ASTM B366 ラップジョイントストップエンド,ハステロイB3ニッケル合金 バットウェルドフィッティング,バトルウェルド 腰関節 ストップエンド |
||
概要:

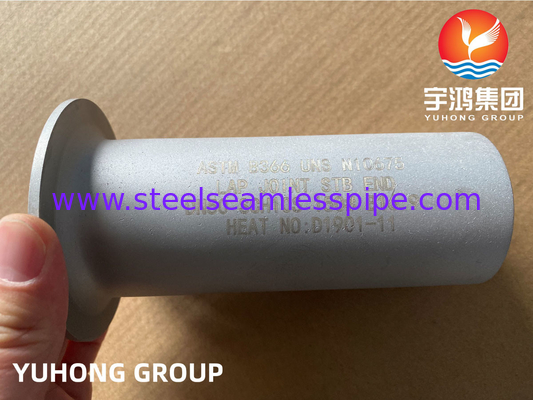

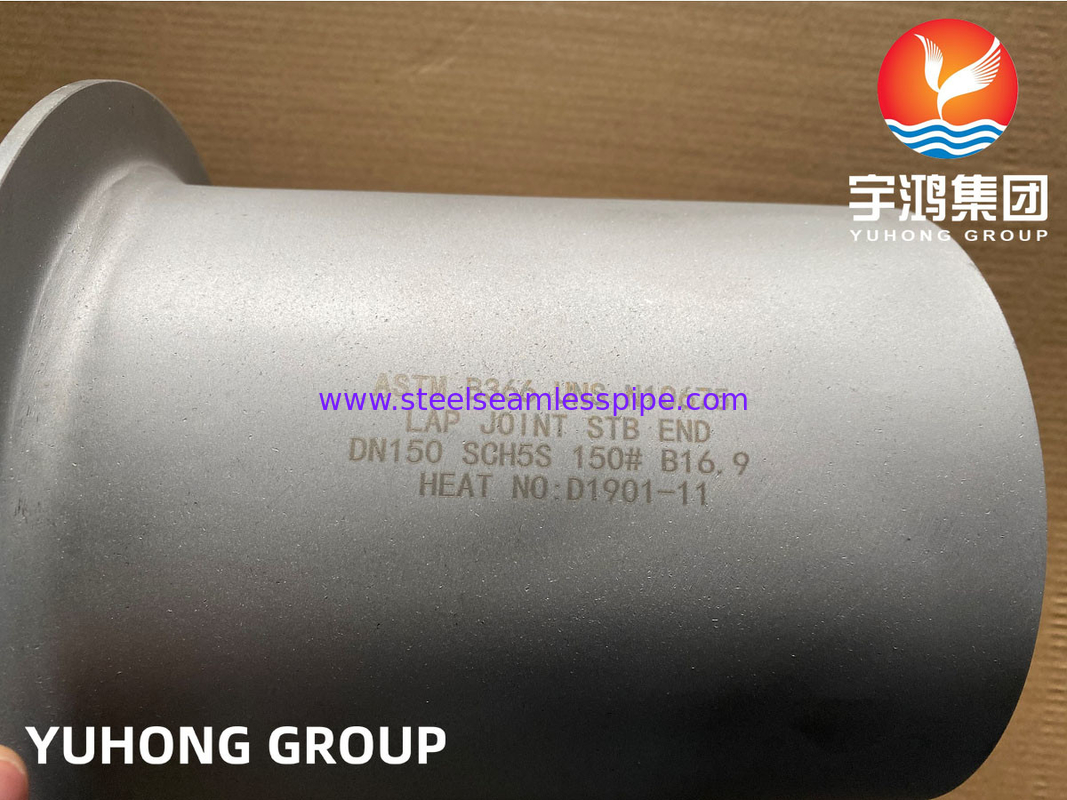

ハステロイB3ラップジョイントストブ・エンドは,ハステロイB3から作られた特殊な部品です.高性能のニッケル・モリブデン合金で,あらゆる濃度や温度で塩化水素酸に強い耐性があるこの合金はまた,穴,ストレス腐食裂け,酸化に優れた耐性を示し,腐食的な環境に理想的です.

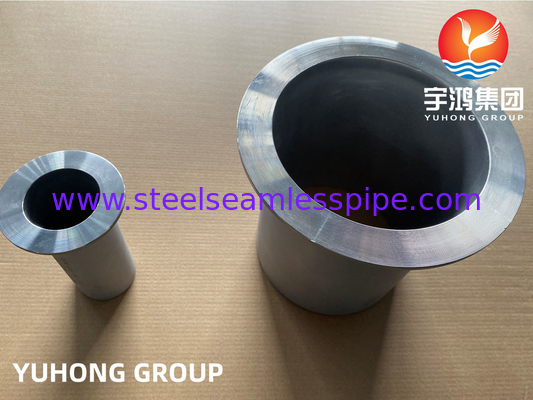

ラップジョイントストブ末端は,パイプフレンズに簡単に接続できるように平らなプロフィールで,安全で漏れのないインターフェースを提供します.その設計は,緩いバックフレンズの使用を容易にする.簡単に組み立て,分解できる維持作業では特に有利です.
ハステロイB3の主要特徴は以下の通りである.
- 耐腐食性: 化学加工の厳しい用途での耐久性を向上させる,特に有機および無機酸の減少環境に対する優れた耐性.
- 温度安定性: 幅広い温度範囲で機械的性質を維持し,様々な動作条件下で性能の信頼性を保証します.
- 製造可能性:合金材は簡単に溶接され,形作られ,さまざまな産業用用途でカスタマイズすることができます.
- 汎用性: 化学加工,石油化学産業,および攻撃的な介質が存在する他のアプリケーションで使用するのに適しており,重要なシステムでの役割を強化します.
仕様:
| スタンダード | ASTM B366 & 同等のASME,DIN & EN規格 |
| 評価 | WPHB-3 |
| サイズ | 1/2'-24'またはカスタムサイズ |
| 壁の厚さ | SCH10S から SCH.XXS |
| 終わり | 斜め端 |
| 表面 | 砂を吹く |
| 梱包 | パライウッドケース/パレット |

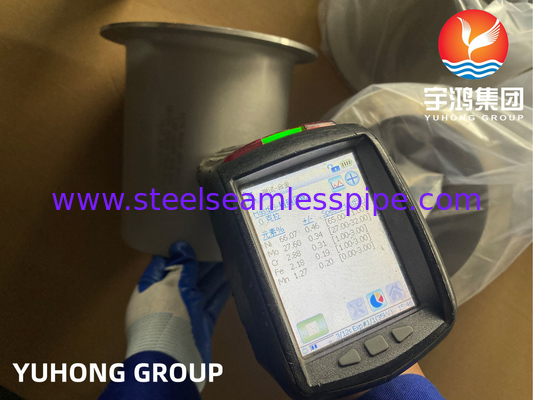

化学組成:
| グレード | UNS | ニ | C.C. | モー | フェ | W | C について | そうだ | Co | ミニ | V | P | S | ティ | クー | アール | Zr | Cb | タ | ニ+モ |
| WPHB3 | N10675 | 65.0分 | 1.0-3 わかった0 | 27.0-32 だった0 | 1.0-3 わかった0 | 3.0 最大 | 0.01 最大 | 0.1 最大 | 3.0 最大 | 3.0 最大 | 0.20 最大 | 0.30 最大 | 0.01 最大 | 0.20 最大 | 0.20 最大 | 0.50 最大 | 0.10 最大 | 0.20 最大 | 0.02 最大 | 94.0-98 だった0 |
メカニカルプロパティ
| グレード | UNS |
密度 g/cm3 |
張力強度 ミン,ksi (MPa) |
生産力 ミン,ksi (MPa) |
2インチで伸びる または 50mm,min (%) |
| WPHB3 | N10675 | 9.22 | 110(760) | 51 (((350) | 40 |
サイズ:
 |
||||||||
| 定額サイズ |
シリンダーのOD (mm) |
長さ (mm) |
フィレットの半径 (mm) |
周りの直径 (mm) |
||||
| DN | NPS | 過剰摂取 | F について | R | G | |||
| マックス | ミン | 長いタイプ | 短文字 | A について | B最大 | |||
| 15 | 1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 |
| 20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 |
| 25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 |
| 32 | 1 1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 |
| 40 | 1 1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 |
| 50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 |
| 65 | 2 1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 |
| 80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 |
| 90 | 3 1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 |
| 100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 |
| 125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 |
| 150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 |
| 200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 |
| 250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 |
| 300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 |
| 350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 |
| 400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 |
| 450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 |
| 500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 |
| 550 | 22 | 565.0 | 558.0 | 305 | 152 | 13 | 1.6 | 641 |
| 600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 |
|
注記:
|
||||||||
