| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |

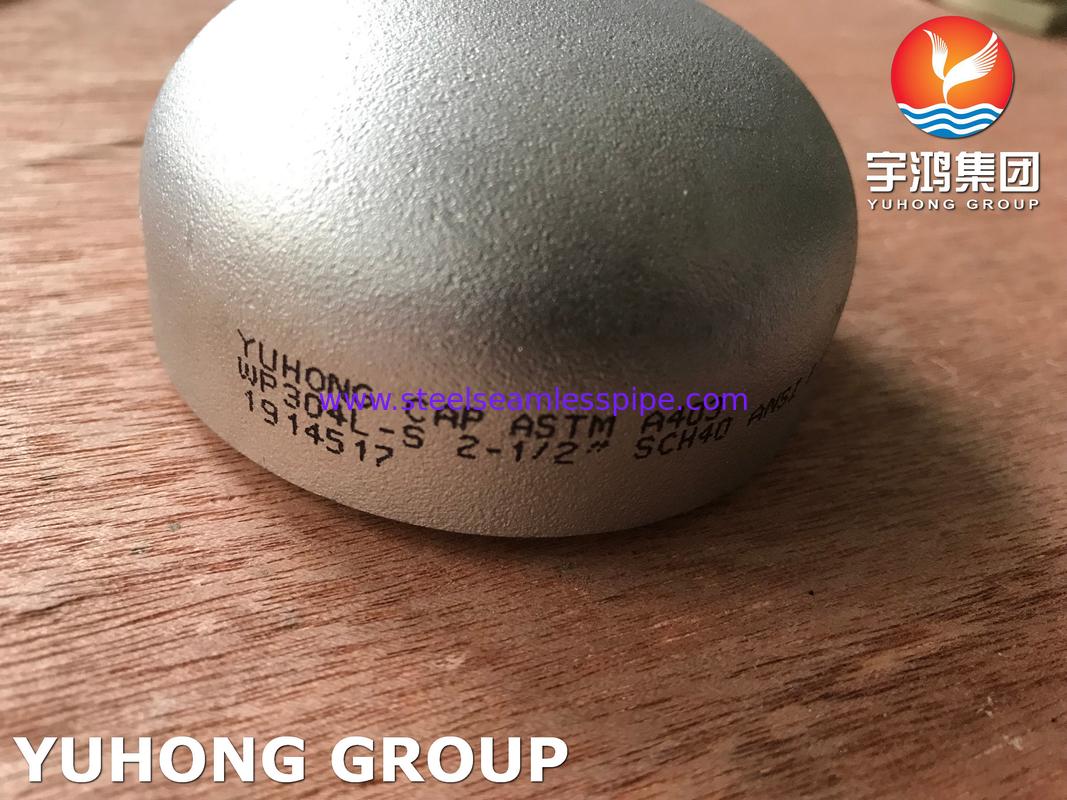

| モデル番号: | ASTM A403 WP304L バットウェルド端蓋 |
| 最小注文数量: | 500kgs |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/パレット |
| 受渡し時間: | 数量によると |
| 支払条件: | T/T、L/C |
| 供給の能力: | 月産500トン |
| スタンダード: | ASTM A403/ASME SA403;EN10253-4 | 材料: | WP304L1.4307 |
|---|---|---|---|
| タイプ: | ステンレス・スティール バットウェルド・キャップ | 接続: | 溶接 |
| サイズ: | 1/2」- 48" （DN15-DN1200）または注文のサイズ | 厚さ: | SCH10S-XXS （2-60mm） |
| 表面: | 砂を吹く | 梱包: | 合板ケース/パレット |
| ハイライト: | 砂を吹き飛ばす バット・ウェルド・キャップ,ステンレス突合せ溶接キャップ,WP304L ステンレス鋼のキャップ |
||
概要:
WP304Lの端蓋は,特に耐腐蝕性と耐久性が不可欠な産業で,様々なパイプシステムで使用される重要な部品です.この端蓋は,パイプの先端に安全な閉塞を提供するように設計されています.液体の脱出を防止し構造の整合性を確保します
標識"304L"は,この合金が標準304ステンレス鋼と比較して炭素含有量が低いことを示しています.溶接性を向上させ,溶接中にカービッドの降降のリスクを軽減するこれは,WP304Lを高温アプリケーションや腐食性物質にさらされた環境に適している.
これらの端蓋は酸化や腐食に優れた耐性を有し,化学加工,食品および飲料,医薬品,海洋用途で使用するのに最適です.材料も磁性でないし,強度と柔らかさも良い.異なる条件で使いやすさを高めています
熱冷で加工するプロセスで製造される この端蓋は 異なるパイピングニーズに対応するため 様々なサイズと壁厚さで作られています溶接式とスレッド式接続の両方で使用できますさらに,WP304Lの端蓋は業界標準に準拠し,品質と信頼性を保証します.
保守の観点から,これらのキャップは強固な性質のため,最小限の注意が必要です.しかし,定期的な検査は,時間の経過とともに磨きや腐食の兆候を特定するのに役立ちます.その 長寿 と 耐久 性 は,頻繁に 交換 する 必要 を 軽減 する だけ で なく,管道 システム の 全体 的 な 効率 と 安全 に 貢献 し て い ます.
仕様:
| スタンダード | ASTM A403/ASME SA403 |
| 材料 | WP304L; 1.4307 |
| タイプ | バットウェルドキャップ |
| 接続 | 溶接 |
| サイズ | 1/2"-48" ((DN15-DN1200) またはカスタムサイズ |
| 厚さ | SCH10S-XXS ((2-60mm) |
| 表面 | 砂を吹く |
| 梱包 | パライウッドケース/パレット |
化学組成:
| グレード | C について | ミニ | P | S | そうだ | ニ | C.C. |
| WP304L | 0.03 最大 | 2.0 最大 | 0.045 最大 | 0.03 最大 | 1.00 最大 | 8.0-12 やってくれ0 | 18.0-20. わかった0 |
メカニカルプロパティ
| グレード | 弾力強度,分, ksi [MPa] |
張力強度,分 ksi [MPa] |
伸縮 % |
| WP304L | 25(170) | 70 (((485) | 28 |
BWキャップの寸法:
 |
|||||
| 定額サイズ |
ベベルの直径 (mm) |
長さ (mm) |
長さEの壁厚さを制限する (mm) |
||
| DN | NPS | 過剰摂取 | E について | E について1 | |
| 15 | 1/2 | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1 1/4 | 42.2 | 38 | 38 | 4.83 |
| 40 | 1 1/2 | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2 1/2 | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | 3 1/2 | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 89 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.7 |
| 250 | 10 | 273.0 | 127 | 152 | 12.7 |
| 300 | 12 | 323.8 | 152 | 178 | 12.7 |
| 350 | 14 | 355.6 | 165 | 191 | 12.7 |
| 400 | 16 | 406.4 | 178 | 203 | 12.7 |
| 450 | 18 | 457.0 | 203 | 229 | 12.7 |
| 500 | 20 | 508.0 | 229 | 254 | 12.7 |
| 550 | 22 | 559.0 | 254 | 254 | 12.7 |
| 600 | 24 | 610.0 | 267 | 305 | 12.7 |
| 650 | 26 | 660.0 | 267 | ... ほら | ... ほら |
| 700 | 28 | 711.0 | 267 | ... ほら | ... ほら |
| 750 | 30 | 762.0 | 267 | ... ほら | ... ほら |
| 800 | 32 | 813.0 | 267 | ... ほら | ... ほら |
| 850 | 34 | 864.0 | 267 | ... ほら | ... ほら |
| 900 | 36 | 914.0 | 267 | ... ほら | ... ほら |
| 950 | 38 | 965.0 | 305 | ... ほら | ... ほら |
| 1000 | 40 | 1016.0 | 305 | ... ほら | ... ほら |
| 1050 | 42 | 1067.0 | 305 | ... ほら | ... ほら |
| 1100 | 44 | 1118.0 | 343 | ... ほら | ... ほら |
| 1150 | 46 | 1168.0 | 343 | ... ほら | ... ほら |
| 1200 | 48 | 1219.0 | 343 | ... ほら | ... ほら |
| 一般注:これらのキャップの形は長身形で,ASMEボイラーおよび圧力容器規則の要件を満たす. 注記: (1) 長さEは,列に記載された厚さを超えない厚さで適用されます. (2) 長さ E1列に記載されているより大きい厚さに対して適用されます.長さの壁の限界厚さ,NPS 24およびそれより小さい場合はE.NPS 26およびそれより大きい場合はE1製造者と購入者との間の合意による. |
|||||
適用:
1パイプシステム: 化学,石油,ガス産業におけるパイプの端を密封するために使用され,整合性を確保し,漏れを防止する.
2食品加工:衛生と耐腐食性が重要な食品処理システムに適しています.
3製薬産業: アレルギー反応を予防するために清潔さとニッケル含有量が少ない製造プロセスで使用されます.
4醸造設備: 醸造システムに最適で,ビール品質を維持するのに役立ちます.
5海洋用途:塩水腐食に耐性があるため,海洋環境で使用されます.
6建築: 耐久性と耐性を要求する構造部品への応用.
