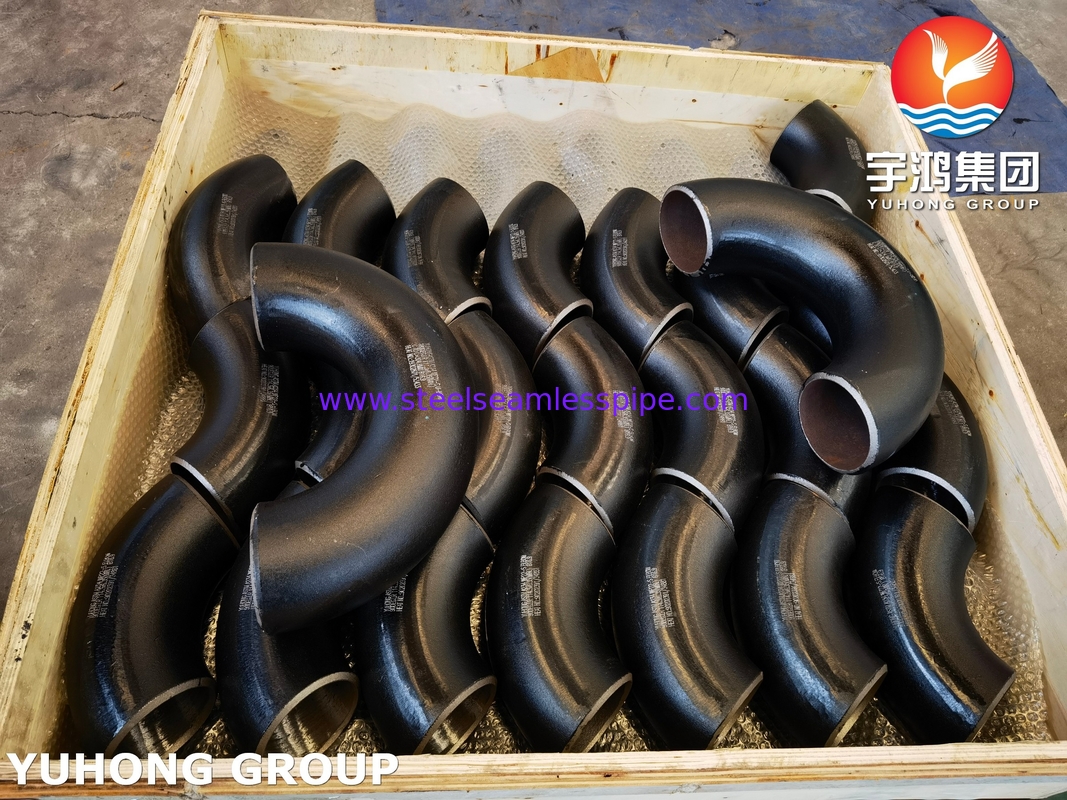

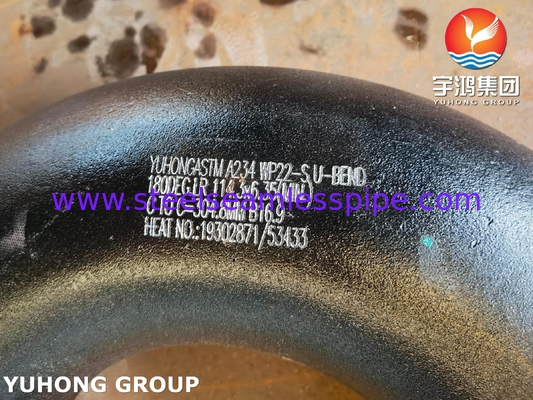

合金鋼管フィッティング ASTM A234 WP22 180° LR U BEND

合金鋼管フィッティング ASTM A234 WP22 180° LR U BEND

1. ASTM A234 WP22

   • ASTM A234ASTMインターナショナルの仕様です鋳造された炭素鋼と合金鋼のフィッティングこれらのフィッティングは,圧力,温度,機械的ストレスの抵抗が不可欠なパイプラインなどの圧力システムで使用されます.
   • WP22について材料のグレード固定装置の,特にCr-Mo合金鋼この材料は高温,酸化,腐食に対する優れた耐性で知られており,発電所で使用するのに適しています精製工場高圧の応用も可能です
   • WP22級の材料は,特に,最高温度で動作するシステムで使用するために設計されています.1000°F (537°C)この温度では 滑りやすいです

2. 180° LR 肘

   • A について180°肘これはパイプフィッティングパイプの流れ方向を180度変化させます つまり完全な半円を形成し 鋭いU形になります
   • 工業システムでは,液体またはガスがUターンをする必要があるパイプ配置で180°肘がしばしば使用されます.発電所,化学工場,精製工場そして高温プロセスシステム.

特徴と仕様

• 化学組成:

  C について	ミニ	そうだ	S	P	C.C.	モー
  0.05-0 だった15	0.3-05	0.5	≤0.04	≤0.04	2 - 2 した5	0.87-113



  WP22 メカニカルプロパティ

  グレード	張力強度 (分) ksi[MPa]	収力強度 (分) ksi[MPa]	伸縮 (最小) %
  			縦軸	横
  WP22 CL1	60[415]	30[205]	22	14
  WP22 CL3	75 [520]	45[310]	22	14



• 高温 に 耐える:

  • WP22は2.25%クロムモリブデン鋼高温アプリケーションのために設計され,1000°F (537°C)これは,発電,石油化学,熱交換システムに適しています.

• 圧力を指定する:

  • このフィッティングは一般的に高圧システムで使用される.正確な圧力評価は,管の特定の寸法,壁厚さ,およびシステムの設計圧力に依存する.

• 標準化 試験:

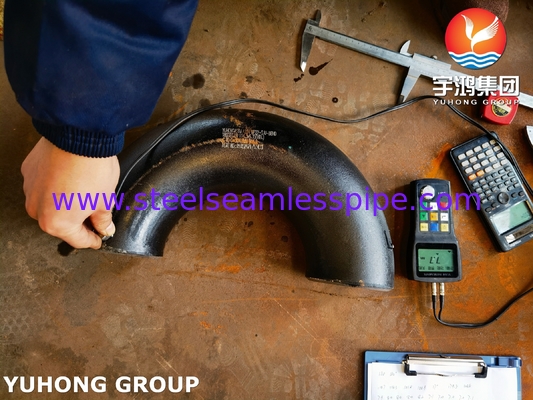

  • ASTM A234 WP22 フィッティングは,180°の肘のように,次のような,関連する機械的特性を満たす必要があります.張力強度,収納強度,衝撃耐性そして水静止試験高温や高圧に対応できるようにします

製品ラインナップ

サイズ: 1/8"NB から 48"NB IN
リスト: SCH20,SCH30,SCH40,STD,SCH80,XS,SCH60,SCH80,SCH120,SCH140,SCH160,XXS
タイプ:シームレス / ERW / 溶接 / 製造 / 鍛造
