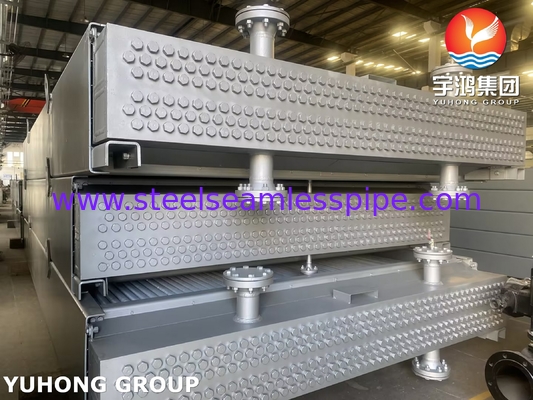

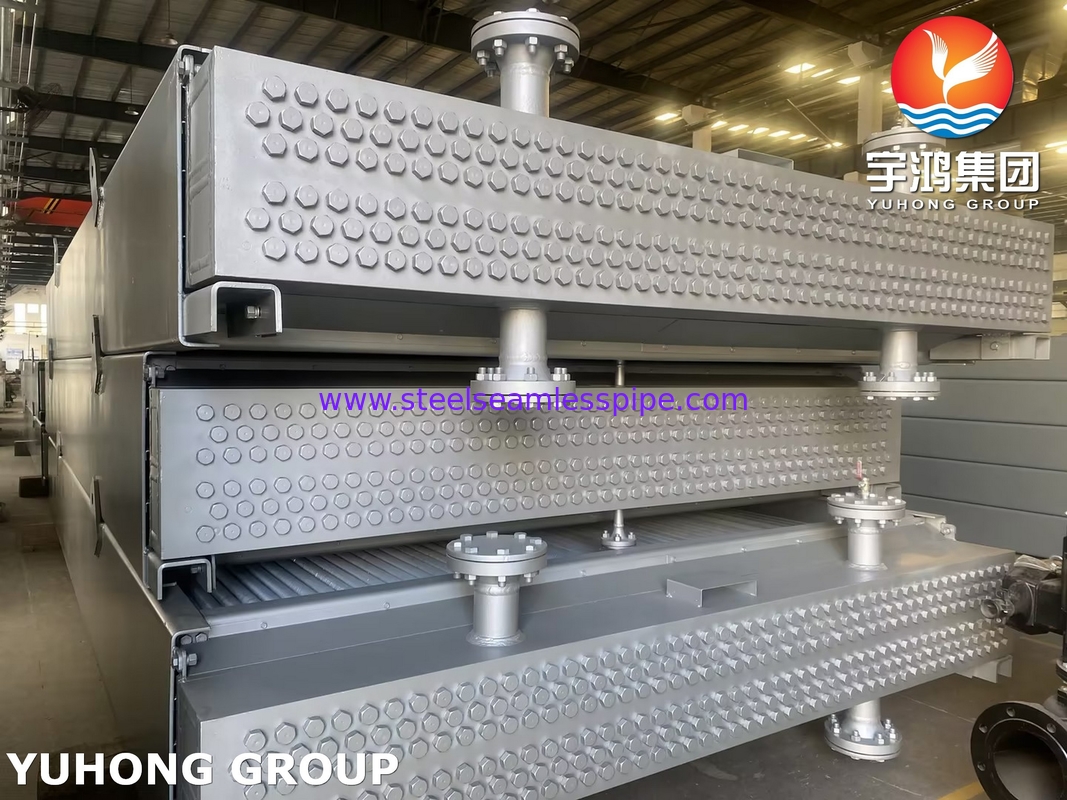

API 661 石油精製施設用エアクーラー熱交換器

API 661 石油精製施設用エアクーラー熱交換器


API 661の適用範囲

• 適用される強制または誘導された抽出式冷却式熱交換機.

• カバー機械設計,熱性能そして運用要件.

• そうかない適用されるのは:

  • エアコンシステム

  • 冷蔵庫

  • 内部燃焼エンジンのラジエーター

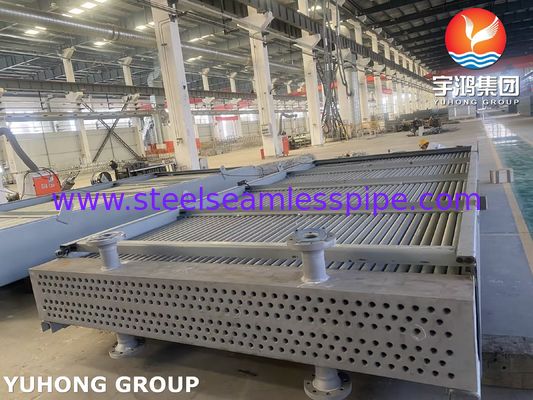

  • チューブバンドル:

    • 管は通常炭酸鋼,不?? 鋼,合金(例えば,Cu/Ni,チタン)

    • 配置されている横軸,Aフレーム,またはVフレーム設定する

  • ファンとドライバー:

    • 電気モーター,蒸気タービン,または水力駆動

    • 扇風機直径 ≤6.7m (22フィート)(より大きいサイズには特に注意が必要です)

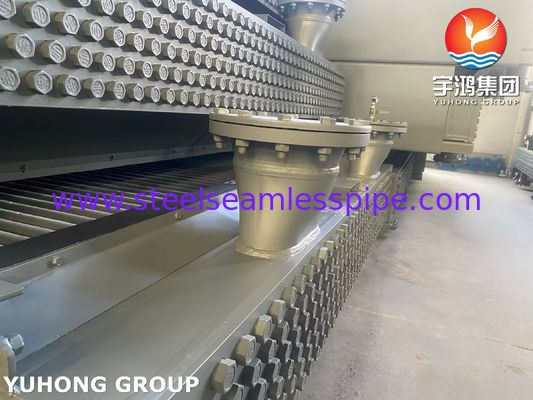

  • ヘッダーとノズル:

    • 設計されたASME BPVC 第8節.

    • ノズルは,熱膨張.

      材料 と 腐食 防止

    • フリンチューブ:

      • アルミニウムフィン (最も一般的な) または不腐食性環境のための不oxidable鋼.

    • 構造的支援:

      • 炭酸鋼防護コーティング(ガルバン化,エポキシ塗料)

    • 腐食許容量:

      • 最低値1.5mm (1/16インチ)さもなければ


        性能と試験要件

        A. 熱性能

      • 設計環境温度: 通常38°C (100°F)指定されない限り

      • 熱処理の検証: 販売者は性能を保証しなければならない.

      • B. 機械試験

      • 静水性試験:

        • 1.5 × 設計圧力管とヘッダー用

      • C. 検査と品質管理

      • 尺寸チェック(管の並べ替え,フィンの間隔)

      • 非破壊性試験 (NDT):

      • 放射線写真 (RT)重要な溶接器の場合は

      • 染料穿透剤 (PT) または磁気粒子 (MT)表面の欠陥について

      • • API 661 と その他の規格

          特徴	API 661	ISO 13706	ASME BPVC
          適用範囲	精製場ACHE	一般的なACHE	圧力部品のみ
          設計規則	詳細な機械と熱	API 661 に類似する	圧力を抑える装置のみ
          テスト	水力,振動,NDT	似たもの	水力・NDT
          材料	耐腐食合金	似たもの	ASMEが承認した















          放射線写真 (RT)重要な溶接器の場合は

        • 染料穿透剤 (PT) または磁気粒子 (MT)表面の欠陥について

      •

      • 空気漏れ試験:安定性
