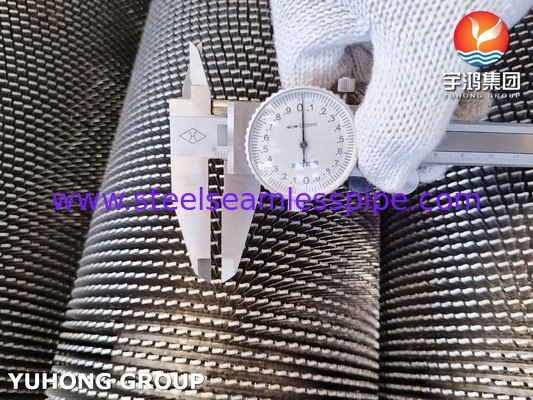

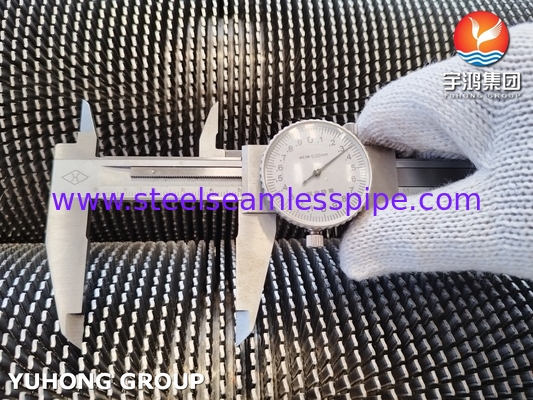

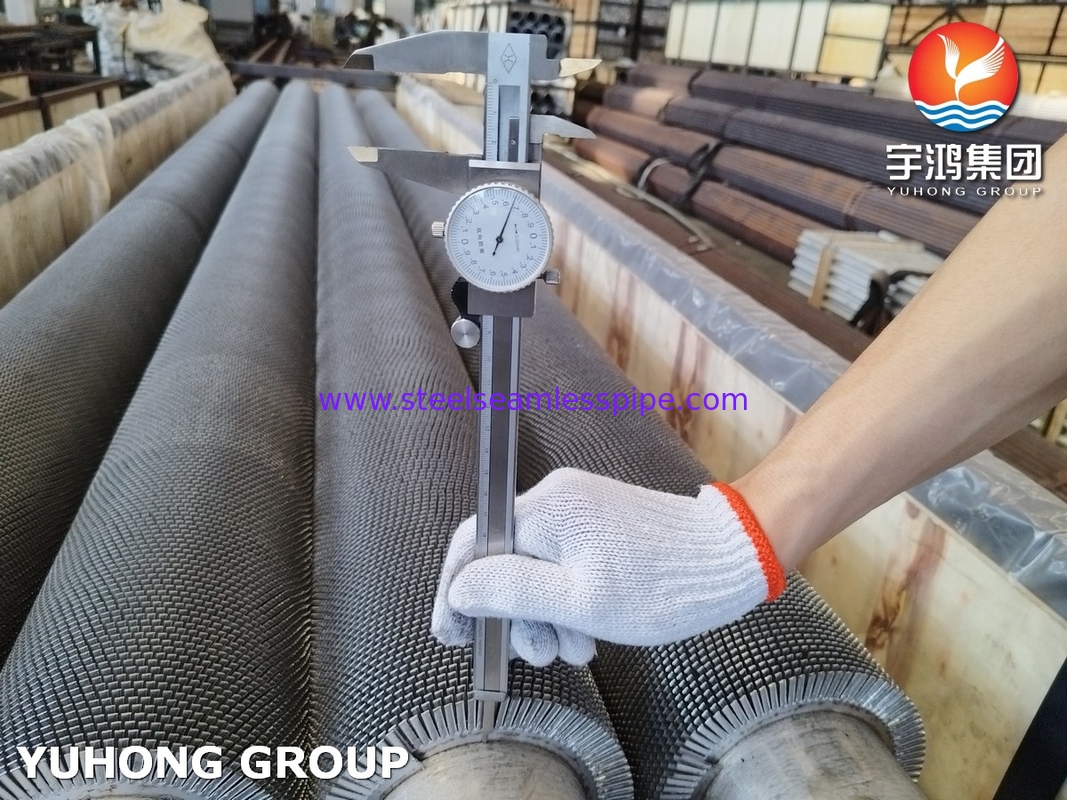

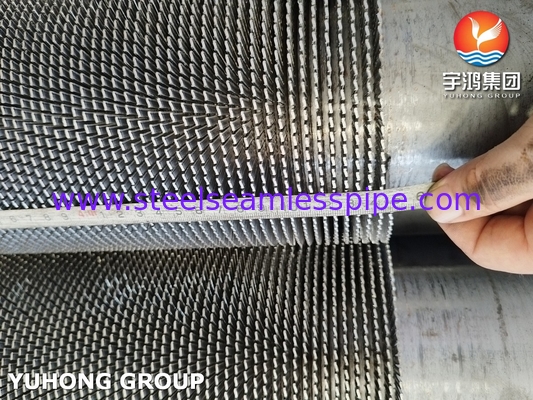

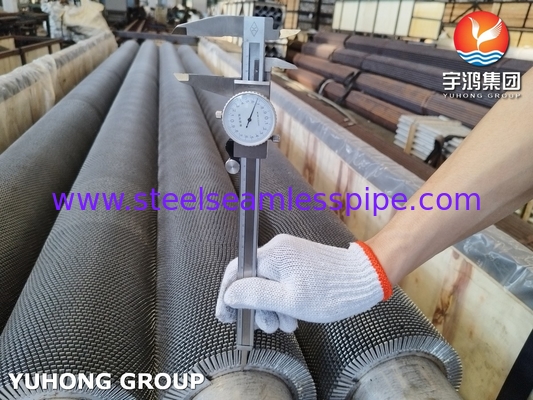

ASTM A312 TP304H ボイラーと超熱機用のシワ状のフィンチューブ

ASTM A312 TP304H 尖毛状のフィンチューブ 総合的な概要

材料仕様 (ASTM A312 TP304H):

ASTM A312: 高温および腐食性環境で使用されるシームレス/溶接されたオウステニティックステンレス鋼管の規格.

TP304H: A312 のグレードで"Type 304 High Carbon"を表示する. 構成には18% Cr,8% Ni,0.04~0.10% Cが含まれます. 高度な炭素は高温のスリップ耐性を高め,525°C以上の用途に最適.

設計特典 (尖ったフィンのチューブ):

フィン構造: 尖ったフィン (ノッチ) は表面面積を増加させ,流体の境界層を乱し,滑らかなフィンと比較して渦巻と熱伝達の効率を高めます.

製造:フィンは通常,ベースチューブに溶接,挤出,または加工され,フィンの固定中にまたは後にはシワが形成されます.

応用:

厳しい条件下で効率的な熱交換を必要とする産業では一般的です:発電 (ボイラー,超熱機),石油化学工場,精製工場,HVACシステム.

蒸気発電,排気ガスシステム,熱回収装置などの高温サービスに適しています.

利点:

強化された熱伝達: 固定フィニングよりも 30% 以上の熱性能を向上させる.

耐久性: TP304H の耐腐蝕性 と 高温耐久性は,厳しい環境でも長寿を保証します.

汚れが減少する: 切断から生じる騒動は,粒子の堆積を軽減する可能性があります.

考慮事項:

圧力低下: 渦巻が増加すると,システムの圧力損失が増加し,ポンプコストに影響を与えます.

費用: 毛糸のないチューブや劣質のチューブと比較すると,材料と製造コストが高くなります.

維持: 羽根 の 整合性,腐食,塞栓 に 関する 定期 的 な 検査 が 必要 です.

インストールと互換性:

溶接および標準フィッティングに適合する.流体化学に適合する (例えば,304Hの塩化物暴露リスク)

設計では,フィンの脱ぎを防ぐために,熱膨張と機械的ストレスを考慮する必要があります.

結論:ASTM A312 TP304H 歯列状のフィンチューブは,高効率の熱伝送のために最適化されており,性能向上と運用コストを均衡させています.選択において 環境を優先すべき熱要求,ライフサイクルメンテナンス
