| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | EN10217-7 1.4301 Al フィン付きステンレス鋼管 |
| 最小注文数量: | 100 kg |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鋼製の枠付きの木製ケース (パイプの両端にプラスチックキャップがあります) |
| 受渡し時間: | 20〜80日 |
| 支払条件: | 、L/C、T/T |
| 供給の能力: | 月額1500トン |
| 製品名: | 突き出されたひれ付き管 | 裸のチューブの仕様と材料: | EN10217-7 1.4301 |
|---|---|---|---|
| フィン素材: | アルミニウム | ベースチューブOD: | 8-51mm |
| 厚いフィン: | 0.2-0.4mm | フィンの高さ: | <17mm> |
| フィンピッチ: | 1.6-10mm | 応用: | 熱交換器、エアヒーター、HVAC&R |

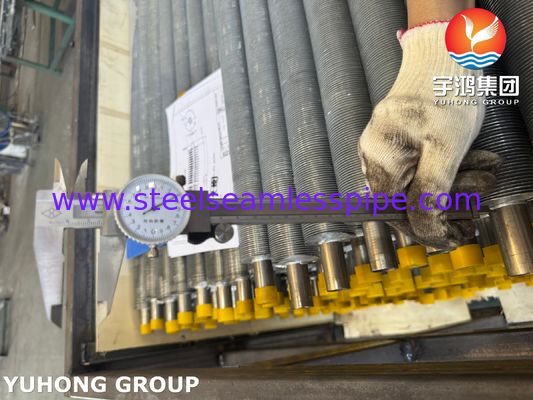

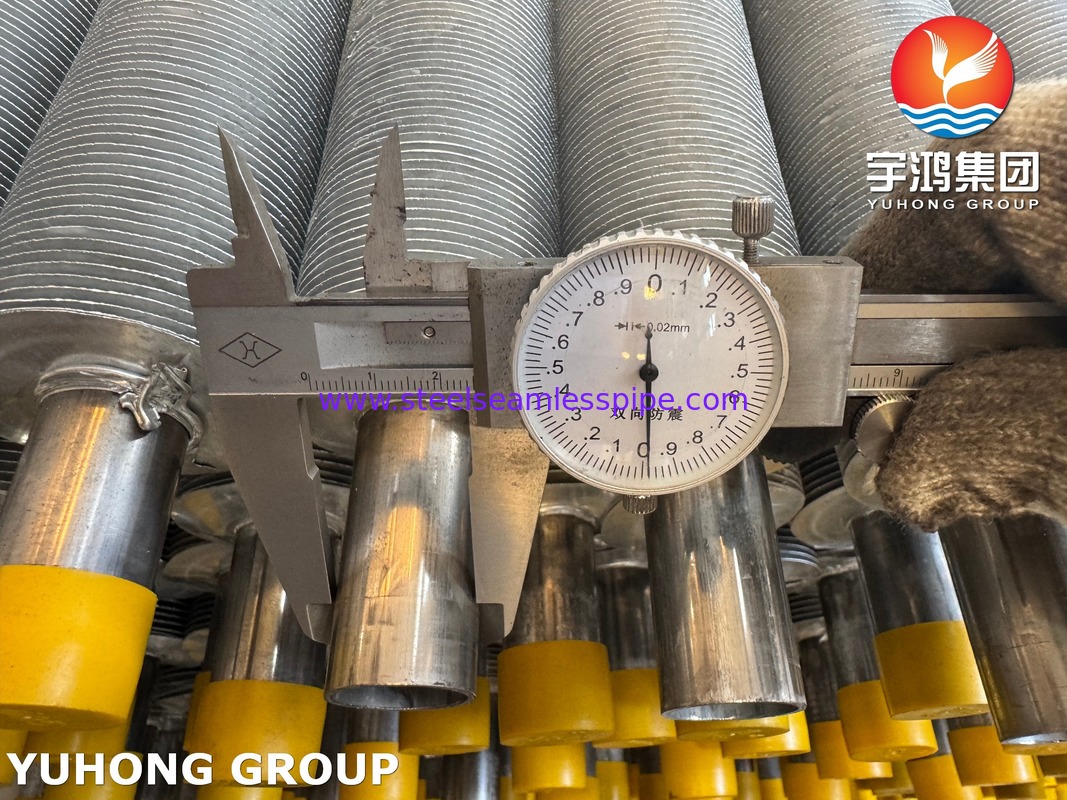

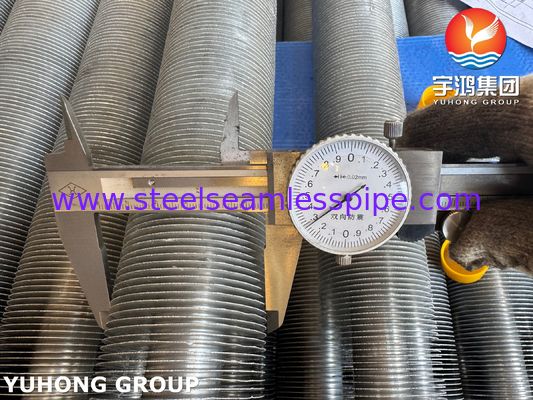

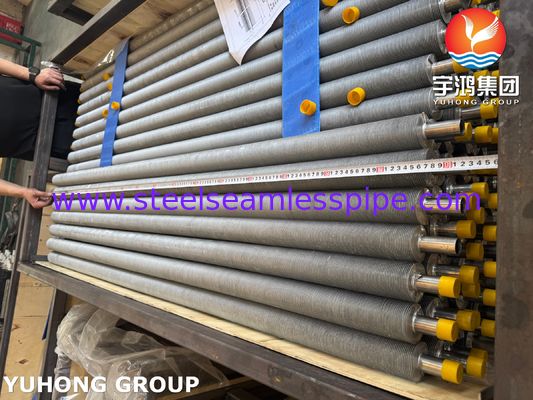

EN10217-7 1.4301 エクストルーズドフィンチューブ
この製品は高効率のバイメタルフィニングチューブ熱伝送用用に特別に設計された.欧州標準に従って製造されたコアパイプで構成されています.EN 10217-7(ASTM A312),オウステニティックステンレス鋼から作る1.4301(相当する)AISI 304このコアパイプに永久に固定されているのは,エクストルーション.
この設計の基本原理は 両金属の優れた性質を活用することです
について1.4301 ステンレス鋼の内管耐腐蝕性,高圧容量,強度が優れているため,水や蒸気などの媒体を輸送するのに最適です.
について外部アルミのフィン突出的にチューブの外表面を拡大しますアルミニウムの高熱伝導性は,チューブ内部の流体と,羽状の外側を通る空気 (またはガス) の間の高効率の熱伝送を容易にする.
1化学および機械的特性
| EN10217-7 1.4301 ((TP304) 化学成分 (%) |
||||||
| C について | ミニ | P | S | そうだ | ニ | C.C. |
| 0.08% | ≤2.00% | ≤0.045% | ≤0.030% | ≤1.0% | 8.0%〜11.0% | 18.0%-20.0% |
| アルミニウム 1060 フィン 化学成分 (%) | ||||||
| アール | フェ | そうだ | クー | ミニ | Zn | 他に |
| ≥99.60% | ≤0.35% | ≤0.25% | ≤0.05% | ≤0.03% | ≤0.05% | ≤0.40% |
メカニカルプロパティ
| 構成要素 | メカニカル性能 | 主要 な 特徴 |
| EN10217-7 1.4301 ベースチューブ |
■ 張力強度: ≥515 MPa ■性能強度: ≥205 MPa ■ 伸縮 (50mm) ≥35% ■ 熱処理温度:1900°F ((1040°C) |
■ 強い 耐久 性 と 強い 硬さ の 組み合わせ ■ 耐腐蝕性 と 疲労性 が 優れている ■ 優良 な 塑性 と 形容 性 ■ 溶接性が良い |
| アルミニウム1060 スフィン | ■張力強度:70〜110 MPa ■伸縮:15~25% ■硬さ: 23HB |
■軽量 な 設計 に よっ て システム の 負荷 を 軽減 する ■振動吸収のための柔らかい |
2主要な特徴
熱伝送効率が極めて高い
アルミのフィンで 表面面が大きく広がるので 空気が接触できるアルミニウムの高熱伝導性は,鋼管内の液体から外空への迅速かつ効率的な熱伝達を可能にします.
内管は耐腐蝕/耐圧ステンレス鋼を使用し,外翼は高導電性で経済的なアルミを使用する.この組み合わせは,全不oxidable鋼のフィニングチューブよりもはるかに低コストでコアパフォーマンスを保証します.
について1.4301 (304)ステンレス鋼の内管は水,蒸気,多くの化学物質,海洋環境による腐食に耐性があり,要求の高いアプリケーションでコア流通チャネルの長期的信頼性を保証します.
挤出プロセスは,アルミニウムフィンとステンレス鋼コアチューブの間に強い機械的な結合を作り,最小限の熱接触抵抗をもたらします.振動や熱ショックにも耐える羽の松散を防止する
標準 EN10217-7 に準拠するステンレス鋼コアパイプは,高温および高圧液体の内部圧力を安全に耐え,圧力のために設計されています.蒸気高圧水).
アルミのフィンは軽量で,熱交換器の総重量を減らす.この設計は,広い温度範囲に適しています.低温冷却から高温暖房へ.
3.主要な用途
(1) ガスで燃える/冷却ボイラー
(2) 空気処理装置
(3) 熱回収換気機
(4) 冷蔵システム
工業プロセスと電力
(1) 産業用冷却機
(2) 廃棄熱回収システム
(3) 発電所
(4) 化学・石油化学
工業用乾燥装置
(1) 海上とオフショア
(2) 機械設備
│ │ │ │ │ │
迅速な価格要約が必要な場合は,次のように送ってください:
1ベースパイプ: (1) 仕様と材料 (2) 直径 (3) 壁厚さ (4) 長さ
2フィン: (1) 仕様と材料 (2) タイプ (固体または尖毛) (3) フィンの高さ (4) フィン厚さ (5) フィンピッチ (6) フィン長さ,フィンセクションがない.
3フィンチューブの量
4納期予定日
