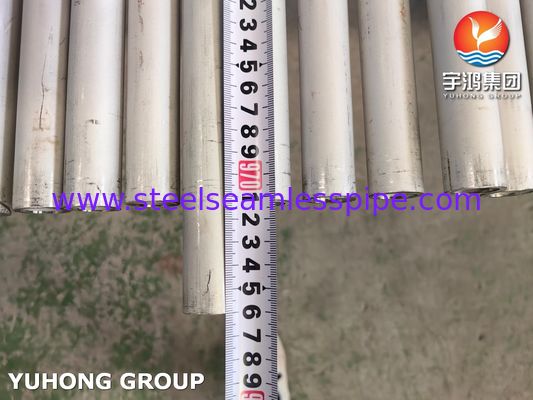

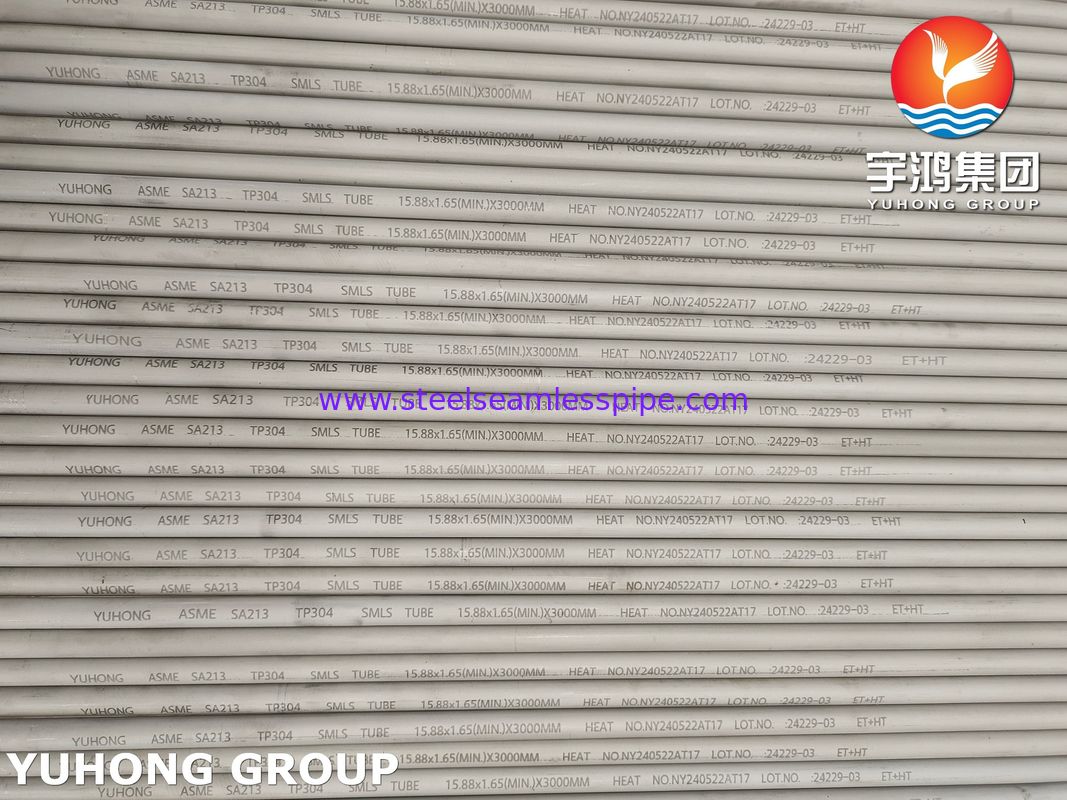

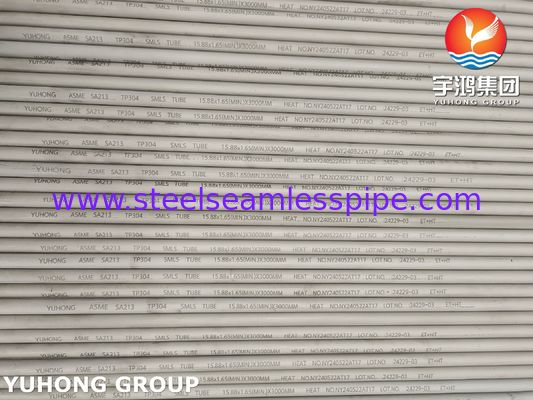

ASME SA213 TP304 ステンレス鋼のシームレスチューブ ボイラー用
ASME SA213 TP304 (UNS S30400) は,ボイラー,スーパーヒーター,熱交換器のサービスのために特別に指定されたアウステニティックステンレス鋼のシームレスチューブ規格です.この仕様は,高温で動作する最小壁厚さのチューブを対象とします.耐腐蝕性や機械的整合性が重要な高圧環境です
Yuhong Group Co., Ltd.は,完全な材料追跡能力と第三者の検査サポート (ABS,DNV,BV,PED,GOST) を備えたASME SA213 TP304シームレスチューブを供給しています.オーステニティックステンレス鋼とニッケル合金管の製造で25年以上,我々は,穀物サイズ制御と溶液焼却パラメータが使用寿命に直接影響するボイラーチューブアプリケーションで特に専門性を維持しています.
化学成分 (ASTM A213 / ASME SA213)
| エレメント |
構成 (%) |
標準要求 |
| 炭素 (C) |
≤0.08 |
マックス |
| マンガン (Mn) |
≤ 200 |
マックス |
| リンゴ (P) |
≤0.045 |
マックス |
| 硫黄 (S) |
≤0.030 |
マックス |
| シリコン (Si) |
≤ 100 |
マックス |
| クロム (Cr) |
18.0から20まで0 |
範囲 |
| ニッケル (Ni) |
8.0から110 |
範囲 |
UNS指定:S30400 素材数:1.4301 相当GB:06Cr19Ni10
メカニカルプロパティ (溶液をアニールした状態)
| 資産 |
価値 |
要求事項 |
| 張力強度 (分) |
515 MPa (75 ksi) |
ASTM A213 |
| 収力強度 (分) |
205 MPa (30 ksi) |
00.2%のオフセット |
| 伸縮 (分) |
35% (2インチまたは50mm) |
縦軸 |
| 硬さ (最大) |
192 HBW / 90 HRB |
ブリーネル / ロックウェル |
| 溶液処理温度 |
1040°C (1900°F) 分 |
水で冷却する |
ソース: ASTM A213 / ASME SA213 仕様要求
製造プロセスと品質管理
生産経路
- プロセス:縫い目なし - 指定されたように熱加工または冷加工
- 熱処理:すべてのTP304チューブで溶液で焼却する必要があります.ASTME112による粒子のサイズ制御
- 表面塗装:漬け,鮮やかに焼いた,または磨いたオプションは利用可能
必須試験 (ASME SA213 による)
各パイプ・パートは以下の検査を受けます.
- 化学組成分析PMI (ポジティブな材料識別) 認証
- 張力試験- 張力強度と収力強さの確認
- 硬度試験- ブリーネルかロックウェル 仕様に応じて
- 均等化試験- 柔らかさや堅さを確認する
- 燃焼試験- 管の拡張の可行性を評価する
- 水静止試験あるいは非破壊的な電気試験(渦巻く電流 / 超音波)

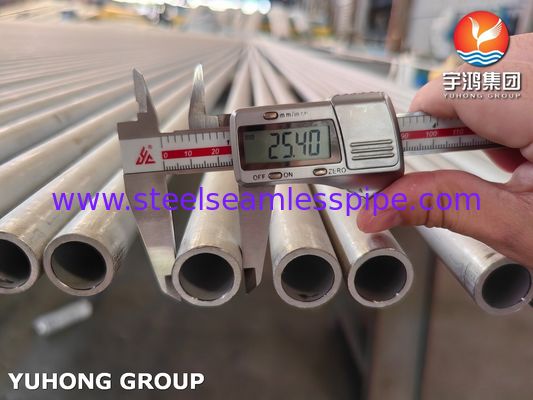

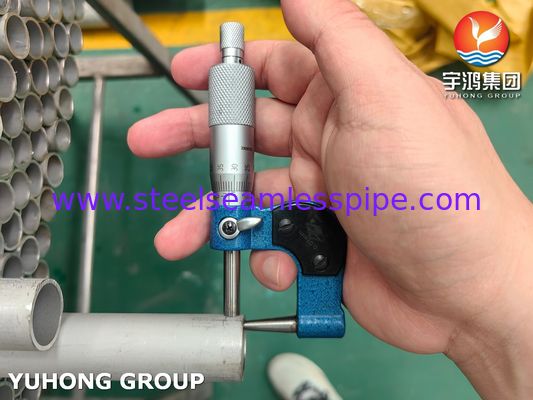

- 寸法検査- OD,WT,長さの許容量検証
- 粒間腐食試験- 注文書に記載されている場合
重要な 製造 考察
- 溶液の熱温は最低1040°Cに達しなければならない.完全なカービッド溶解と最適な耐腐蝕性を確保するために
- 迅速冷却 (水消化)敏感化防止と粒間耐腐食性を維持するために不可欠です
- 冷凍加工OD < 25.4 mm の場合は ±0.10 mm,25.4-38.1 mm の場合は ±0.15 mm
追加製造能力
Yuhong Groupは,完全な熱交換器とボイラーチューブ組成のための統合製造サポートを提供しています.
| コンポーネント/サービス |
能力/グレードの可用性 |
| Uベンドチューブ |
オーダーメイド半径,足長最大15.24m |
| チューブバンドル |
トゥープシートとバッフルで完成した組立 |
| チューブシート |
炭素鋼,ステンレス鋼,合金鋼 |
| バッフル/サポートプレート |
オーダーメイドの掘削と機械加工 |
| 羽根管 |
熱伝送効率の向上のための表面面積 |
| 頭部/チャネル |
圧力容器の部品 |
| MTC認証 |
EN 10204 3.1 または 3.2 TPI (BV,SGS,DNV,ABS) を含む |
この会社は,すべての熱交換器部品に材料互換性のある完全な圧力部品組を供給し,一貫した金属工学と次元調整を保証します.
尺寸範囲 (ASME SA213)
| パラメータ |
範囲 |
| 外径 |
3.2mm - 127mm (1/8′′ - 5′′) |
| 壁の厚さ |
0.4 mm - 12.7 mm (0.015 ′′ - 0.500 ′′) の最小壁 |
| 長さ |
32mまで (直線) のカスタム; U-ベンド可 |
ASME SA213 仕様に従って - この範囲外のサイズは,特別な合意で提供されることがあります.
適用範囲
ASME SA213 TP304 のシームレス・チューブは,次の用途に指定されている.
- ボイラー管- 水管と火管のボイラー超熱装置
- 熱交換機- シェル・アンド・チューブ,Uチューブ,固定チューブ・シート
- コンデンサー- 蒸気表面コンデンサと補助システム
- 圧力容器- 高温の内部管
- 石油化学工場- プロセスヒーターとリフォームチューブ
- 発電- 従来のサイクルと複合サイクル
- 精製場サービス- 原材料と真空装置の熱伝達
温度制限: 870 °Cまで間歇的な動作; 920 °Cまで連続的な動作 (800 °C以上の酸化抵抗が低下)
よくある技術に関する質問
TP304とTP304Lの違いは?
TP304は最大0.08%C (高温では強度が高い),TP304Lは最大0.035%C (よりよい溶接性) を有する.TP304 が好ましい炭素の含有量が高温の耐滑性に寄与するため,304Lは高温での最低耐久性要件を満たさない可能性があります.
SA213 TP304 に指定された溶液の焼却温度は?
ASME SA213では,溶液を最低1040°C (1900°F) の温度で処理することを要求する.耐腐蝕性を維持し,敏感化を防止するために,迅速な冷却 (水または他の迅速な消化媒介).
