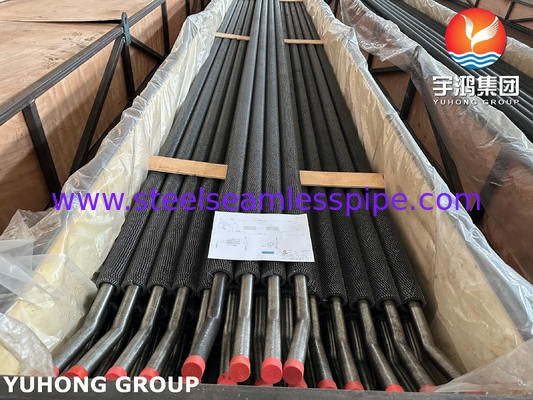

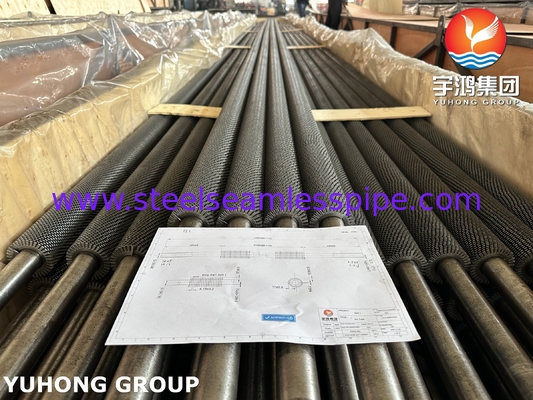

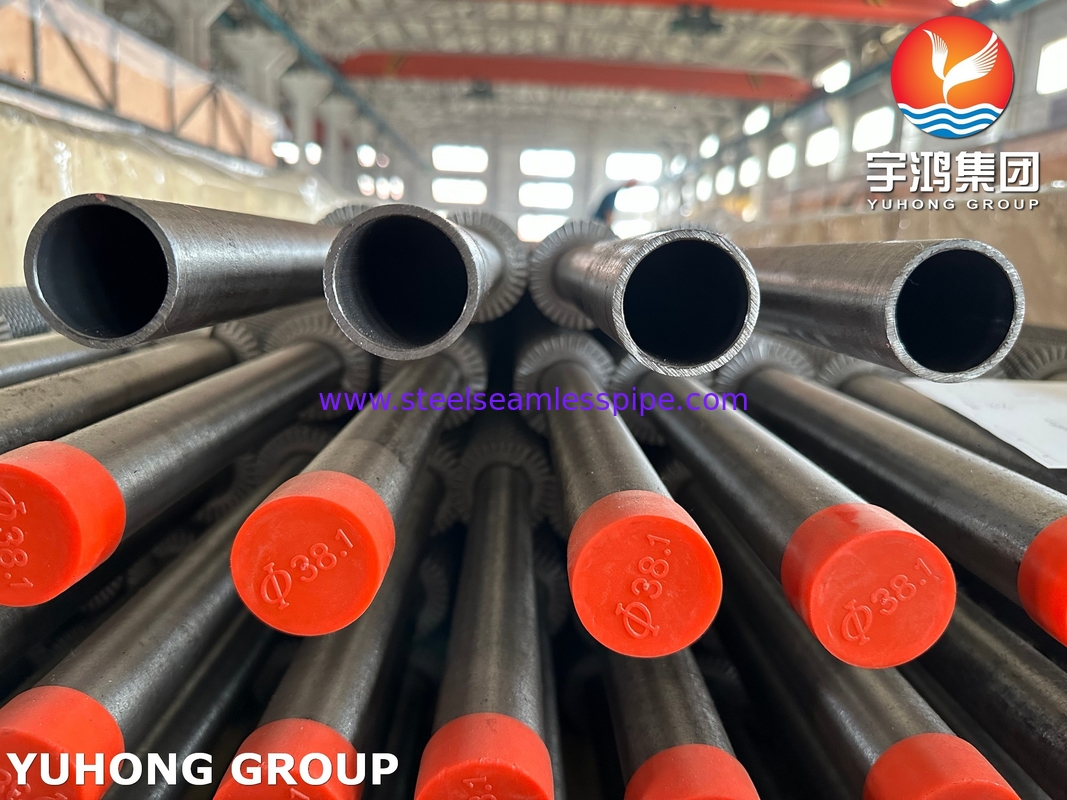

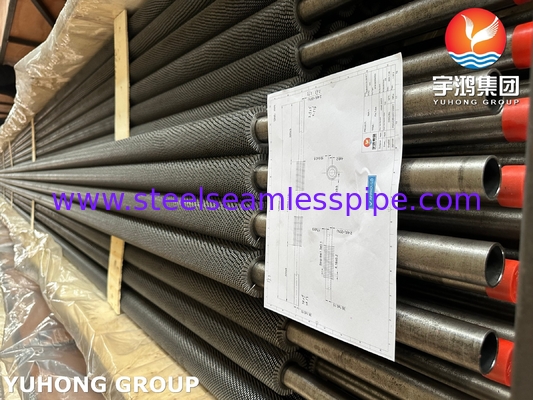

ASTM A213/ ASME SA213 T22 HFW セレーションフィンチューブ 二つのポートは熱回収蒸気発生器用Uベンド可能

ASTM A213/ ASME SA213 T22 HFW セレーションフィンチューブ 二つのポートは 熱回収蒸気発生器用Uベンドにできます

SA213 これは、高温用途向けのシームレスフェライト系およびオーステナイト系鋼ボイラー、過熱器、熱交換器チューブを対象としたASTM Internationalの仕様です。

炭素鋼と比較して、高温での耐酸化性と耐食性に優れています。水素攻撃に対する優れた耐性と、優れた溶接性と成形性を備えています。ボイラー過熱器および再熱器チューブ、製油所、石油化学プラント、発電所の熱交換器チューブ、特に500℃～600℃（930°F～1110°F）で運転するもの。

HFW FIN TUBE、ストリップ材は高周波誘導溶接または接触抵抗溶接によって母管に長手方向に溶接されます。このプロセスは高速で経済的です。

フィン：金属の連続ストリップ（通常は炭素鋼またはステンレス鋼）がらせん状に巻き付けられ、母管の外表面に接合（押出、溶接、または埋め込み）されています。フィンは、外部熱伝達表面積を大幅に増加させます。

セレーション：フィンストリップは、高さ方向に沿って規則的な間隔でスロットまたはカットされています。連続した固体のフィン壁ではなく、一連の小さなタブまたはセグメントです。

利点:

乱流の強化：セレーションフィンは、通常のフィンよりもフィンを通過するガスの境界層をより効果的に破壊し、熱伝達係数を大幅に向上させます。

ファウリングの低減：セレーションフィンの間の隙間により、灰、すす、またはその他の粒子が架橋して蓄積することが、固体のフィンと比較して大幅に困難になります。

軽量化：同じ高さの固体のフィンよりもわずかに少ない材料。

歯付きフィンチューブは、熱回収蒸気発生器（HRSG）で広く使用されています。


その主な理由は、熱伝達効率、耐灰/耐食性、および構造的信頼性を大幅に向上させ、HRSGの過酷な作業条件に完全に適合するためです。

HRSGの主要な問題を解決

排ガス熱伝達効率が低い。歯付き構造は境界層を破壊し、乱流を誘発し、熱伝達係数を30〜50％向上させます。

排ガスは粉塵が多く、ほこりがたまりやすい。セレーションエッジが振動し、自己洗浄して灰の蓄積と閉塞を低減します。
頻繁な起動と停止+熱応力の影響 高周波溶接冶金結合、引張強度≥200 MPa、熱疲労亀裂に対する耐性

熱伝達の強化：破壊的な効率の向上 乱流発生器：フィンの表面のセレーションまたは亀裂（歯付き）により、排ガスが周期的な渦を発生させ、層流境界層（排ガスの熱抵抗の主な原因）を破壊します。熱伝達係数は、滑らかなフィンよりも30〜50％高く、同じ熱交換率で熱交換面積が20％削減されます。

加熱面の拡大：歯付き設計により、限られたスペースでの有効な熱交換面積が拡大し（滑らかなフィンよりも15〜25％多く）、特にHRSGのコンパクトな設計に適しています。

耐灰蓄積と自己洗浄：長期的な運転保証。排ガスがセレーションエッジを高速で通過すると、フィンの微振動が発生し、緩い灰の付着を防ぎます。

化学組成最大％

機械的特性

用途:

発電ボイラー:

エコノマイザー：ボイラー排ガスを使用して給水を予熱します。セレーションフィンは、石炭/バイオマス燃焼プロセスで一般的な灰のファウリングを防ぎます。

過熱器および再熱器：蒸気を非常に高温（通常540〜565℃/ 1000〜1050°F）に加熱します。T22は必要なクリープ強度を提供します。セレーションフィンは、高灰排ガスでの熱伝達を強化します。

空気予熱器（Ljungström/再生）：排ガスから熱を回収して燃焼空気を予熱します。セレーションフィンは、この高度なファウリング環境で優れています。

熱回収蒸気発生器（HRSG）:

蒸発器、エコノマイザー、過熱器、再熱器：複合サイクル発電所で使用されます。T22は高圧/高温の蒸気に対応します。セレーションフィンは、比較的クリーンなタービン排ガスから効率的に熱を伝達し、上流からのキャリーオーバーやパイプのファウリングも効果的に防ぎます。

製油所および石油化学プラント:

プロセスヒーターおよび炉（直火ヒーター）：対流セクションチューブ（例：原油ヒーター、真空ヒーター、コークスヒーター、リフォーマーフィードヒーター）。T22は高温硫化腐食に耐えます。セレーションフィンは、熱伝達効率を向上させ、コークス、触媒微粉末、またはすすによるファウリングを防ぎます。

廃熱ボイラー（WHB）:

プロセスストリーム（例：FCC排ガス、リフォーマー排ガス）から熱を回収します。T22は蒸気発生に対応します。セレーションフィンは、粒子状またはコーキングガスに適しています。

水素プラントリフォーマー:

高温排ガスにさらされる対流セクションチューブ。

化学処理:

高温プロセスガス冷却器/ヒーター：ガスストリームに粒子状物質、凝縮性物質が含まれている場合、またはファウリングを起こしやすい場合、および温度が高い場合は、クロムモリブデン鋼が必要です。

空気ヒーター（再生）:

工業用システムは、炉またはキルンからの廃熱を使用して燃焼空気を予熱します。特に排ガスが汚れている場合。
