| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, API, PED , ABS, DNV, BV, LR |
| モデル番号: | ASTM A403 WP321H ステンレス鋼 180°肘 |
| 最小注文数量: | 1 PC |
|---|---|
| パッケージの詳細: | PLY木製のケースまたはパレット |
| 受渡し時間: | 7日 |
| 支払条件: | L/C,T/T |
| 製品名: | ステンレス鋼の肘 | サイズ: | ASME/ANSI B16.9、ASME B16.28、MSS-SP-43 |
|---|---|---|---|
| スタンダード: | ASTM A403/ASME SA403 | 材料: | 304/304L/304H, 316L, 347H, 321, 321Hなど |
| サイズ: | 1/2」NB - 48" NB | 利用できる壁厚さ: | スケジュール10s -スケジュールXXS |
| 曲がり半径: | R=1D,2D,3D,5D,6D またはカスタム | 形状: | 45DEG,90DEG,180DEG |
| タイプ: | 縫い目なし,溶接 | ||
| ハイライト: | 180° 肘のステンレスパイプフィッティング,WP321H ステンレス鋼のパイプフィッティング,ASTM A403 ステンレスパイプフィッティング |
||
ASTM A403 / ASME SA403 WP321H ステンレス鋼 180 度エルボ、B16.9 突合せ溶接 管継手
ASTM A403 WP304H ステンレス鋼管継手の主な特徴
高温強度：321Hの主な利点は、標準の321または304/304Hと比較して、高温（通常1000°F / 540°C以上）での優れた強度とクリープ抵抗です。
感作に対する耐性：チタン安定化により、溶接または高温暴露中の感作が防止され、耐食性が維持されます。
耐食性：オーステナイト系ステンレス鋼に典型的な優れた一般的な耐食性。高温での酸化に強い。
圧力定格：その圧力定格は、ASME B16.9（A403が参照する寸法規格）に従って、一致するパイプスケジュール（例：Sch 40、Sch 80、Sch 160、XXS）によって決定されます。「H」グレードは、高温でのより高い圧力での使用を可能にします。
寸法：ASME B16.9（「工場製造の突合せ溶接継手」）に準拠する必要があります。
試験と認証：化学分析と機械的特性を含むA403の要件を満たす材料試験レポート（MTR /適合証明書）が付属しています。RT（放射線透過試験）などの非破壊検査（NDE）は、特定の用途またはスケジュールに指定される場合があります。
ASTM A403 WP321/321H ステンレス鋼 180 度エルボの材料相当品
| 規格 | WERKSTOFF NR. | UNS | JIS | EN |
| SS 321 | 1.4541 | S32100 | SUS 321 | X6CrNiTi18-10 |
| SS 321H | 1.4878 | S32109 | SUS 321H | X12CrNiTi18-9 |
ASTM A403 WP321/321H ステンレス鋼の化学式180 度 エルボ
| グレード | C | Mn | Si | P | S | Cr | N | Ni | Ti |
| SS 321 | 0.08 max | 2.0 max | 1.0 max | 0.045 max | 0.030 max | 17.00 - 19.00 | 0.10 max | 9.00 - 12.00 | 5(C+N) - 0.70 max |
| SS 321H | 0.04 - 0.10 | 2.0 max | 1.0 max | 0.045 max | 0.030 max | 17.00 - 19.00 | 0.10 max | 9.00 - 12.00 | 4(C+N) - 0.70 max |
ASTM A403 WP321/321H ステンレス鋼の機械的特性180 度 エルボ
| 密度 | 融点 | 引張強さ | 降伏強さ（0.2％オフセット） | 伸び |
| 8.0 g/cm3 | 1457 °C (2650 °F) | Psi - 75000 , MPa - 515 | Psi - 30000 , MPa - 205 | 35 % |
突合せ溶接エルボ（45°）
45度の突合せ溶接エルボは、配管システムの方向を45度変えるために使用されます。流れが徐々に曲がるため、圧力損失と乱流を減らすのに役立ちます。
 |
|
突合せ溶接エルボ（90°）
90度の突合せ溶接エルボは、パイプの流れの方向を直角（90度）に変えます。これは、配管システムで使用される最も一般的なタイプのエルボです。さまざまな半径（短半径または長半径）で利用でき、流れ率と圧力降下に影響します。

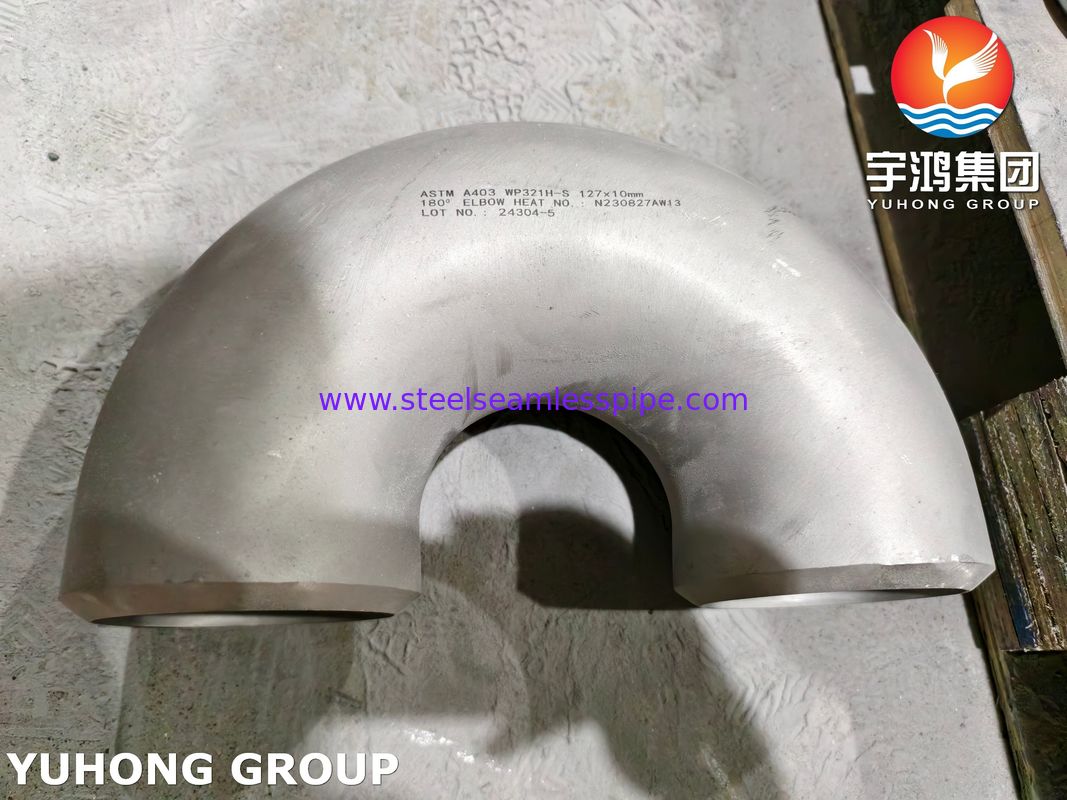

突合せ溶接エルボ（180°）
180度の突合せ溶接エルボは、配管システムにU字型の曲げを作り、流れの方向を完全に逆転させます。配管レイアウトの完全な方向転換を効果的に可能にします。冷却システムや特定の油圧用途など、戻り流れが必要な用途で一般的に使用されます。
|
|
用途
発電：高温蒸気ライン、ボイラーチューブ、過熱器、再熱器。
石油・ガス精製：高温プロセスライン、炉チューブ、触媒クラッカーの移送ライン。
石油化学プラント：高温反応器、熱交換器、炉配管。
化学処理：高温で腐食性の媒体を扱うライン。
クリープ抵抗が重要な、持続的な高圧および高温下で動作するオーステナイト系ステンレス鋼配管を必要とするすべての用途。
PT TEST
