| Place of Origin: | China |
| ブランド名: | YUHONG |
| 証明: | MSS SP-97, B16.11 |
| Model Number: | A105 |
| Minimum Order Quantity: | 1PC |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Ply-wooden Case / Iron Case |
| Delivery Time: | Depending on QTY |
| Payment Terms: | L/C at sight, T/T |
| Supply Ability: | 50 TONS PER MONTH |
| Name: | Socket Welding Outlet | Material: | A105 |
|---|---|---|---|
| Pressure: | 3000#,6000# | Branch Size: | NPS 1/8 - 4 |
| Test: | Hydrostatic Test, proof testing | ||
| ハイライト: | 一体型補強分岐継手,A105 分岐継手,ソケット溶接分岐継手 |
||

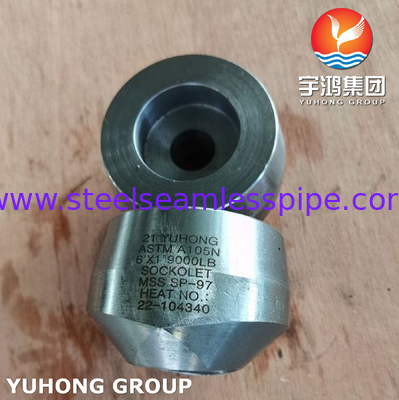

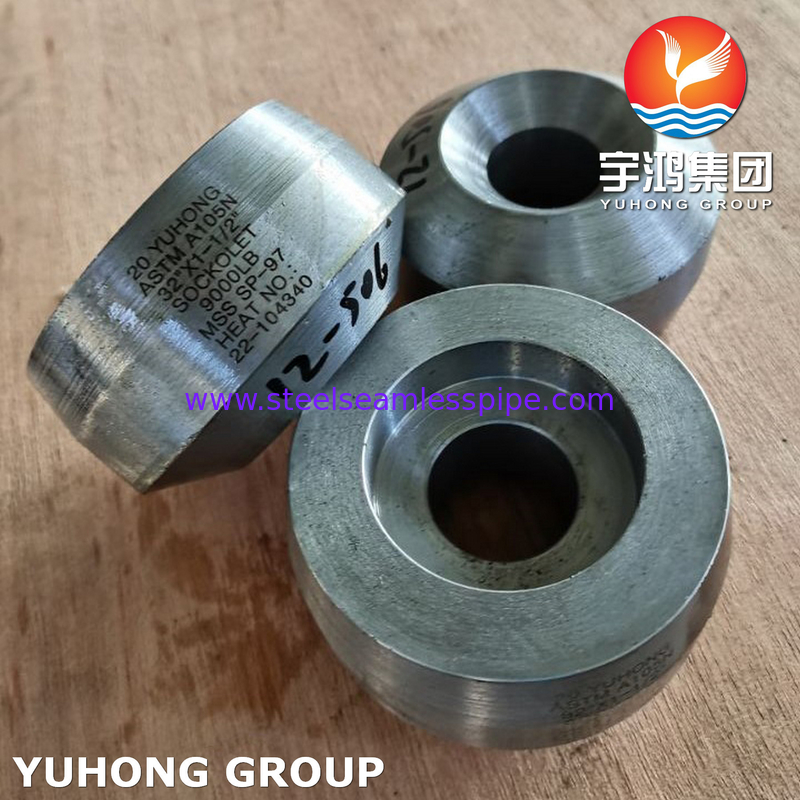

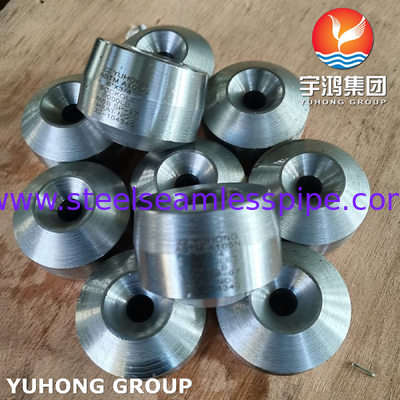

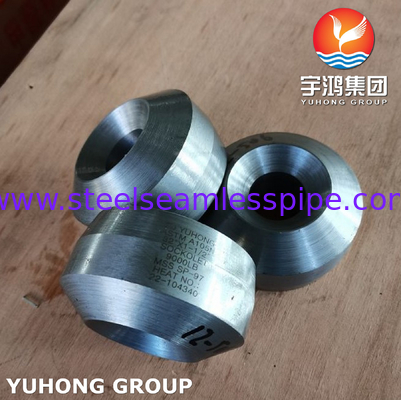

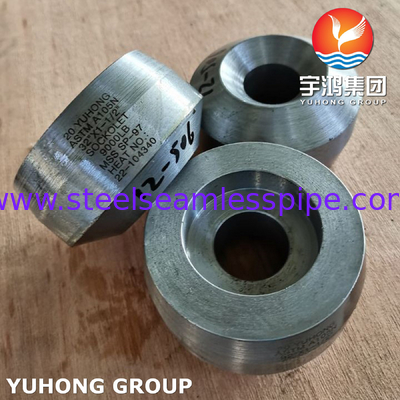

A105 一体型強化鍛造分岐継手 ソケット溶接 MSS SP-97
YUHONG SW ウェルドレットは、メインパイプラインへのソケット溶接用に設計された分岐接続継手であり、構造的完全性を損なうことなく、高圧流体の安全な分岐を可能にします。 MSS SP-97 および ASME B16.11 などの規格に準拠しています。
A105 炭素鋼の材質特性
化学組成 (%)
炭素 (C): ≤0.35 | マンガン (Mn): 0.60–1.05 | ケイ素 (Si): ≤0.35
硫黄 (S): ≤0.050 | リン (P): ≤0.040 | クロム (Cr): ≤0.30
機械的特性
引張強さ: ≥485 MPa | 降伏強さ: ≥250 MPa
伸び (δ): ≥22% | 硬度: ≤187 HB
90° 分岐アウトレット – 突合せ溶接
| アウトレット (NPS) |
A (継手の面からクロッチまで) | |||||
|---|---|---|---|---|---|---|
| 標準 | 極厚 | スケジュール 160 | ||||
| レデューシング | フル | レデューシング | フル | レデューシング | フル | |
| 1/8 | 0.62 | – | 0.62 | – | – | – |
| 1/4 | 0.62 | – | 0.62 | – | – | – |
| 3/8 | 0.75 | – | 0.75 | – | – | – |
| 1/2 | 0.75 | 0.75 | 0.75 | 0.75 | 1.12 | 1.12 |
| 3/4 | 0.88 | 0.88 | 0.88 | 0.88 | 1.25 | 1.25 |
| 1 | 1.06 | 1.06 | 1.06 | 1.06 | 1.50 | 1.50 |
| 1¼ | 1.25 | 1.25 | 1.25 | 1.25 | 1.75 | 1.75 |
| 1½ | 1.31 | 1.31 | 1.31 | 1.31 | 2.00 | 2.00 |
| 2 | 1.50 | 1.50 | 1.50 | 1.50 | 2.18 | 2.18 |
| 2½ | 1.62 | 1.62 | 1.62 | 1.62 | 2.44 | 2.44 |
| 3 | 1.75 | 1.75 | 1.75 | 1.75 | 2.88 | 2.88 |
| 3½ | 1.88 | 2.00 | 1.88 | 2.00 | - | - |
| 4 | 2.00 | 2.00 | 2.00 | 2.00 | 3.31 | 3.31 |
| 5 | 2.25 | 2.25 | 2.25 | 2.25 | 3.69 | 3.69 |
| 6 | 2.38 | 2.38 | 3.06 | 3.06 | 4.12 | 4.12 |
| 8 | 2.75 | 2.75 | 3.88 | 3.88 | – | – |
| 10 | 3.06 | 3.06 | 3.69 | 3.50 | – | – |
| 12 | 3.38 | 3.38 | 4.06 | 3.94 | – | – |
| 14 | 3.50 | 3.50 | 3.94 | 4.12 | – | – |
| 16 | 3.69 | 3.69 | 4.18 | 4.44 | – | – |
| 18 | 3.81 | 4.06 | 4.38 | 4.69 | – | – |
| 20 | 4.00 | 4.62 | 4.69 | 5.00 | – | – |
| 24 | 4.56 | 5.38 | 5.50 | 5.50 | – | – |
許容誤差: 1 ⁄8 – 3 ⁄4 ± .03 in. 1 – 4 ± .06 in. 5 – 12 ± .12 in. 14 – 24 ± .19 in.
MSS標準規格のリスト:
SP-6-2012
SP-9-2008
SP-25-2008
SP-42-2009
SP-43-2008
SP-44-2010
SP-45-2003
SP-51-2012
SP-53-1999 (R 2007)
SP-54-1999 (R 2007)
SP-55-2011
SP-58-2009
SP-60-2012
SP-65-2012
SP-68-2011
SP-71-2011
SP-72-2010
SP-75-2008
SP-78-2011
SP-79-2011
SP-80-2008
SP-81-2006a
SP-83-2006
SP-85-2011
SP-86-2009
SP-87-1991 (R 1996 – 2011年再制定)
SP-88-2010
SP-91-2009
SP-92-2012
SP-93-2008
SP-94-2008
SP-95-2006
SP-96-2011
SP-97-2012
SP-98-2012
SP-99-2010
SP-100-2009
SP-101-1989 (R 2001)
SP-102-1989 (R 2001)
SP-104-2012
SP-105-2010
SP-106-2012
SP-108-2012
SP-109-2012
SP-110-2010
SP-111-2012
SP-112-2010
SP-113-2012
SP-114-2007
SP-115-2010
SP-116-2011
SP-117-2011
SP-118-2007
SP-119-2010
SP-120-2011
SP-121-2006
SP-122-2012
SP-123-1998 (R 2006)
SP-124-2012
SP-125-2010
SP-126-2007
SP-127-2001
SP-128-2012
SP-129-2003
SP-130-2003
SP-132-2010
SP-134-2012
SP-135-2010
SP-137-2007
SP-138-2009
SP-139-2010
SP-140-2012
SP-141-2012
SP-142-2012
SP-143-2012
コンタクトパーソン: Max Zhang
電話番号: +8615381964640
ファックス: 0086-574-88017980
