| Place of Origin: | CHINA |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASMT A182 F53 Super Duplex Nipolet |
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | PLYWOOD CASE, PALLET |
| Delivery Time: | 7days |
| Payment Terms: | L/C, T/T |
| Product Name: | Nipolet | Standard: | ASTM A182, ASME SA182 |
|---|---|---|---|
| Dimension: | MSS SP-97 , ASME/ANSI B16.11 | Material: | Super Duplex Steel 2507 / S32750 / 1.4410 / F53 |
| Size: | 3/8" to 4" | Classs: | 3000#,6000#,9000# |
| Technical: | Forged | ||
| ハイライト: | ASTM A182 F53 スーパーデュプレックス ニポレット,スーパーデュプレックス鋼2507 フィッティング,MSS SP-97 ニポレットフィッティング |
||

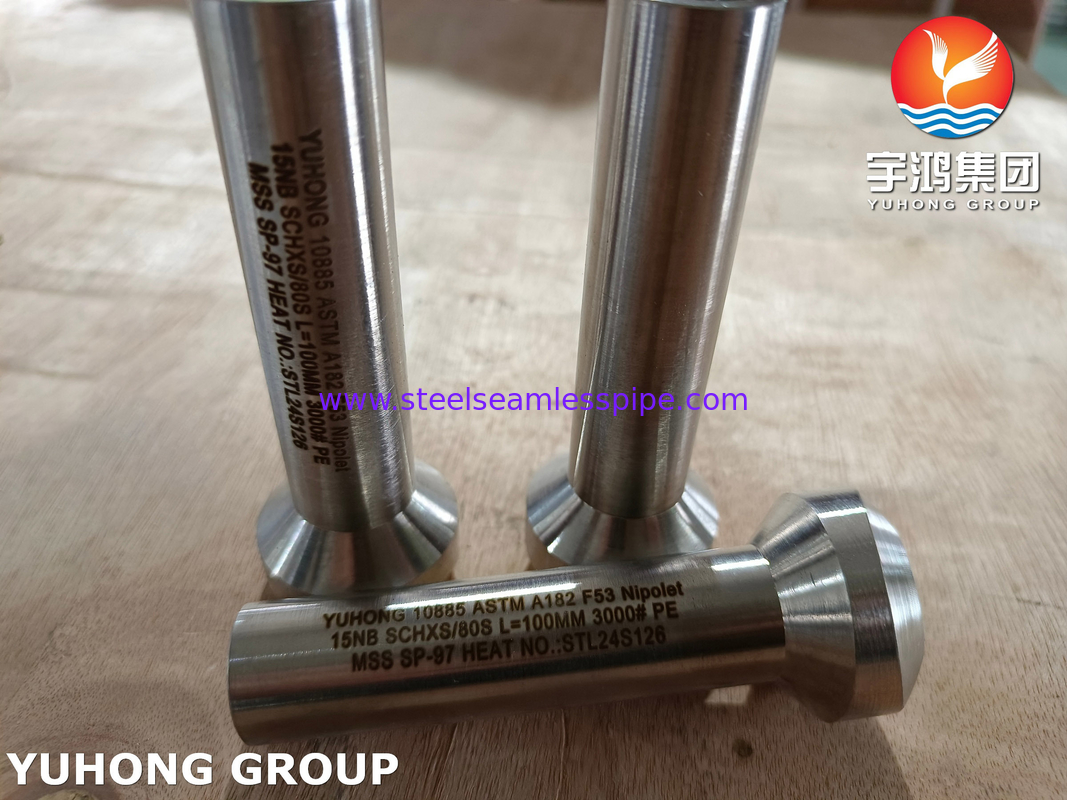

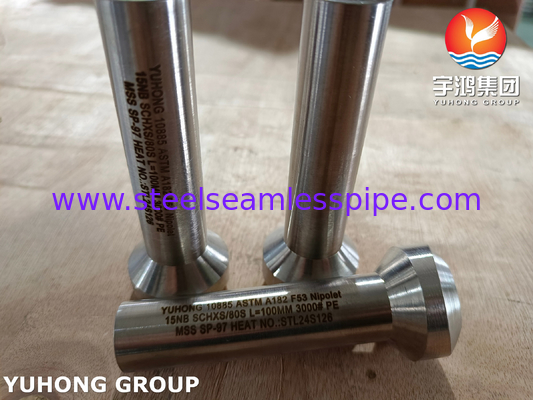

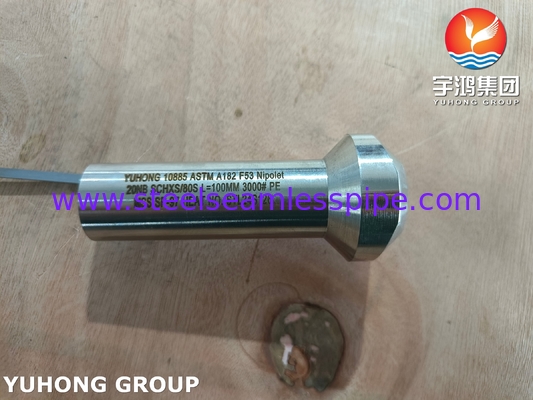

ASTM A182 F53 スーパーデュプレックス鋼 2507 / S32750 Nipolet, MSS SP-97 パイプ継手
これは、次の 3 つのコンポーネントのハイブリッドとして機能します:
Weldolet/Nipolet (分岐統合用)
フランジ (ボルト接続用)
この設計により、中間溶接が不要になり、構造的完全性と漏れ防止が強化されます。
ASTM A182 F53 スーパーデュプレックス パイプ継手仕様
Nipolet は、分岐アウトレット継手 (Weldolet に類似) とフランジを組み合わせ、90° 分岐接続用の統合ユニットを形成します3。
これは、次の 3 つのコンポーネントのハイブリッドとして機能します:
Weldolet/Nipolet (分岐統合用)
フランジ (ボルト接続用)
この設計により、中間溶接が不要になり、構造的完全性と漏れ防止が強化されます。
A182 F53 スーパーデュプレックスパイプ継手の化学組成
| UNS | C % | Cr % | Ni % | Mo % | N % | Mn % | Cu % | W | S | Si |
|---|---|---|---|---|---|---|---|---|---|---|
| S32750 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
| 2507 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
| F53 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
A182 F53 スーパーデュプレックスパイプオレットの機械的特性
| グレード | YS (MPa) | TS (MPa) | % 伸び | 硬度 (BHN) |
|---|---|---|---|---|
| UNS S32750 | 550 以上 | 795 以上 | 15 以上 | 310 以下 |
| 2507 | 550 以上 | 795 以上 | 15 以上 | 310 以下 |
| F53 | 550 以上 | 795 以上 | 15 以上 | 310 以下 |
パイプオレットの設計と試験
補強原理: 鍛造継手は、分岐接合部の周囲に余分な材料を組み込むことで、外部補強の必要性をなくします310。
試験:
水圧試験なし: 継手は、義務的な水圧試験の代わりに、検証済みの設計計算に依存します10。
非破壊検査 (NDE): 溶接の完全性のための必須の放射線/超音波検査3。
マーキング要件: 各継手には以下が含まれている必要があります:
メーカーの商標、材料グレード (例: WPHY-52)、サイズ (Run NPS × Outlet NPS)、および「SP-97」
用途
